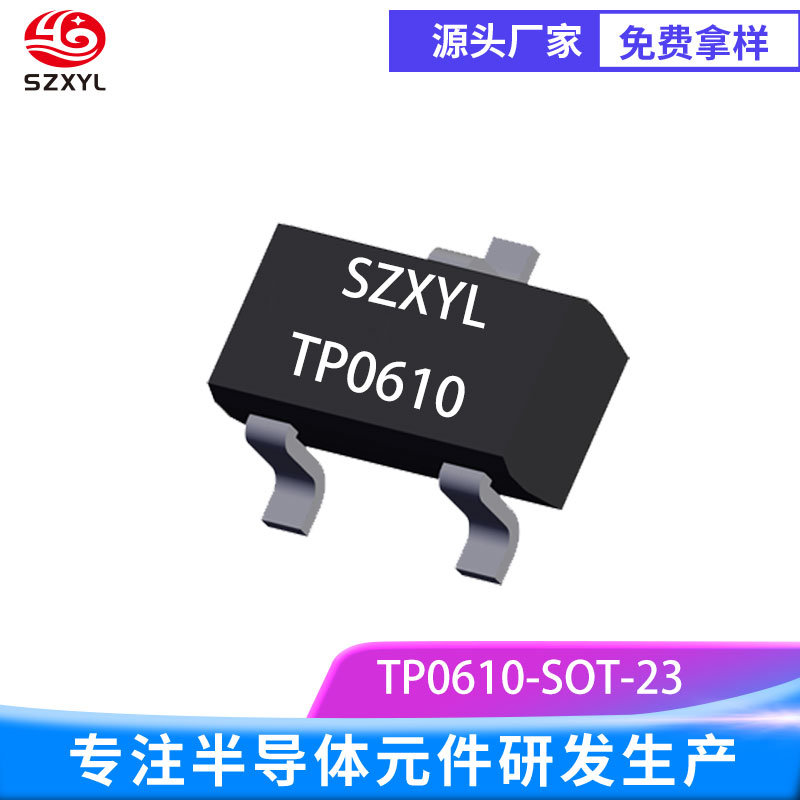

一、TP0610 SOT-23的he心产品标题
TP0610 SOT-23 P 沟道低压 MOSFET｜60V 耐压｜185mA 连续电流｜低至 6Ω 导通电阻｜逻辑电平驱动｜SOT-23 微型贴片封装
二、TP0610 SOT-23的he心功能与技术优势
低压高效开关性能
漏源电压（Vdss）：-60V，适用于 - 5V/-3.3V 电源管理、信号切换及负电压驱动电路，可耐受电源波动与负载瞬态冲击。
连续漏极电流（Id）：-185mA（25℃时），脉冲电流可达 - 400mA，满足短时峰值负载需求。
导通电阻（Rds (on)）：
典型值 6Ω，zui大值 10Ω。
温度特性：Rds (on) 随结温升高而增大，设计时需预留 15% 裕量。
逻辑电平驱动与快速开关
栅极阈值电压（Vgs (th)）：-0.8~-1.5V。
栅极电荷（Qg）：典型值1.7nC，支持100kHz 以上高频 PWM 应用，降低驱动损耗。
反向传输电容（Crss）：4pF，减少米勒效应干扰，提升开关速度。
全功能保护机制
过压保护：栅源电压（Vgs）?20V 耐受能力，避免静电或驱动信号异常导致的损坏。
过热保护：结温（Tj）≥150℃时自动限制功耗，温度降低后恢复，适用于无散热片的紧凑设计。
反向电流保护：内置体二极管，支持续流功能。
三、TP0610 SOT-23的关键技术参数表
属性项 参数描述
封装形式 SOT-23 微型贴片封装，尺寸 3.00?1.40?1.15mm，引脚间距 0.95mm，兼容回流焊与波峰焊工艺
功率耗散（Pd） 350mW（Ta=25℃时，），需通过 PCB 铺铜或散热焊盘控制温升
工作温度范围 -55℃~%2B150℃，存储温度 - 65℃~%2B150℃
输出电容（Coss） 9pF（典型值），降低输出端高频噪声
ESD 防护能力 ?2kV（接触放电），符合行业标准
焊接温度 260℃（10 秒内），兼容标准 SMT 焊接工艺
四、TP0610 SOT-23的封装与应用场景
封装特性
物理设计：
SOT-23 微型封装：三引脚布局（G 栅极、D 漏极、S 源极），占用 PCB 面积仅 4.2mm?，适用于可穿戴设备、蓝牙耳机等空间受限场景。
散热优化：
热阻参数：传统焊线式封装 RθJA=220~250℃/W，覆晶式封装可低至 55℃/W，通过 PCB 大面积铺铜可提升散热效率。
功耗计算示例：Vds=-5V，Id=-185mA，Rds (on)=6Ω 时，导通损耗为 0.185??6≈0.206W，自然冷却即可满足需求。
引脚布局：标准 SOT-23 排列，兼容多数 PCB 设计工具的封装库，便于替代升级。
TP0610 SOT-23的典型应用领域
电源管理与信号切换：
LDO 线性稳压器：作为旁路开关或负载开关，实现电源路径管理。
DC-DC 转换器：同步整流电路中的续流开关，提升轻载效率。
电平转换：在 - 3.3V 与 - 5V 系统间实现信号双向传输，避免逻辑电平冲突。
便携式电子设备：
可穿戴设备：驱动振动马达、LED 指示灯或传感器电源开关。
智能家居：控制低电压继电器、传感器节点的电源通断。
消费电子与物联网：
无线模块：作为射频前端的偏置开关，利用低 Crss 特性减少信号干扰。
电池保护：锂电池过流保护电路中的主开关，支持 185mA 连续电流。
工业与汽车电子：
传感器接口：驱动高压侧开关，需通过 AEC-Q101 ren证。
