MURF2030CT TO-220F 的he心功能与技术特性

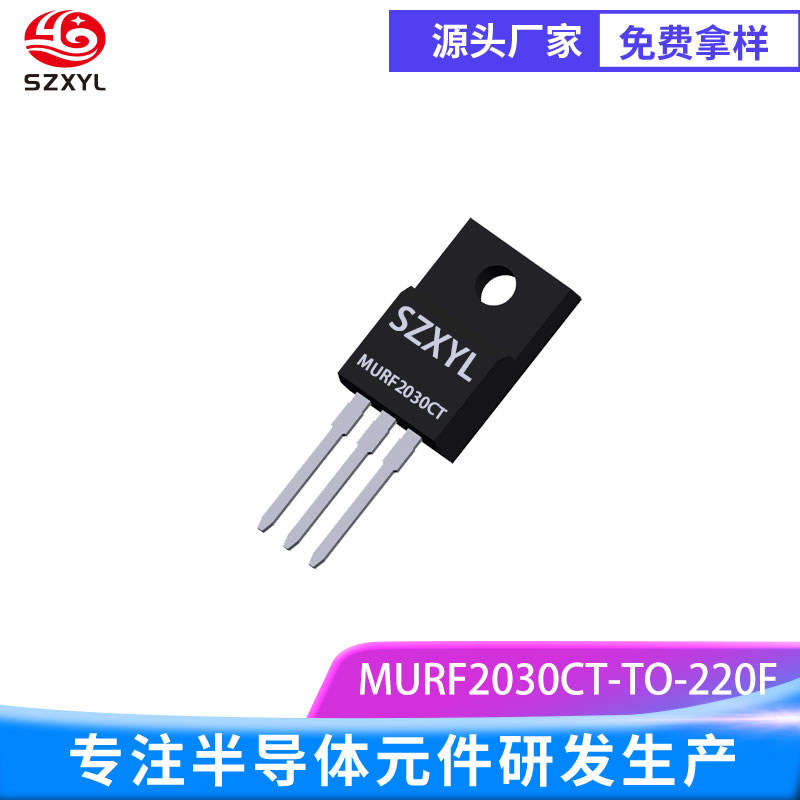

型号与封装：MURF2030CT TO-220F 是一款共阴结构超快恢复二极管（UFRD），采用TO-220F 直插式封装，集成绝缘片设计，专为300V 中压、高频整流及续流电路设计。
其内部包含两个独立的快恢复二极管，共用阴极引脚，适用于同步整流、PFC 电路、逆变器及高频开关电源，支持快速反向恢复和低导通损耗，满足工业级可靠性需求。
MURF2030CT TO-220F 的关键参数：
电压规格：
反向重复峰值电压（VRRM）：300V。
正向压降（VF）：
典型值：1.3V~1.5V。
温度特性：VF 随结温升高而降低，需通过散热设计控制温升对损耗的影响。
电流规格：
平均正向整流电流（Io）：20A。
正向浪涌电流（Ifsm）：100A~200A。
反向恢复特性：
反向恢复时间（Trr）：50ns。
反向恢复电荷（Qrr）：≤200nC。
热特性：
结温（Tj）：-55℃~%2B150℃。
热阻（RθJC）：≤3℃/W，结到环境热阻（RθJA）：无散热器时约 40℃/W。
MURF2030CT TO-220F的性能指标：
功率耗散（PD）：26W~30W，取决于 VF 和散热设计。
反向漏电流（Ir）：≤10μA。
结电容（Cj）：≤500pF。
保护机制：
雪崩击穿保护：支持高能量瞬态电压吸收，确保器件可靠性。
过流保护：内置限流特性，可承受短时脉冲电流。
过热保护：通过 TO-220F 封装的绝缘片与散热器直接接触，或强制风冷防止结温超限。
MURF2030CT TO-220F的封装与散热设计
TO-220F 封装特性：
引脚定义：3 脚分别为阳极 A1、公共阴极 K和阳极 A2，金属散热片与阴极相连，支持直接安装至散热器。
尺寸与兼容性：
总长度约 29.2mm，本体宽 10.66mm，兼容标准 TO-220 散热器安装。
绝缘片设计保封装与散热器电气隔离，简化系统布局。
散热优化：
使用导热硅脂增强封装与散热器接触，可降低结温 10%-20%。
典型散热an例：在 300V 电压、20A 电流下，功耗约为 20A?1.3V=26W，需搭配面积≥30cm? 的铝制散热片或强制风冷。
结构设计：
共阴双二极管：两个独立二极管共享阴极，可组成半桥或全桥整流电路，减少 PCB 空间占用。
芯片技术：采用高抗冲击芯片，通过多道检测工艺确保参数一致性，漏电流控制在 2μA 以内。
MURF2030CT TO-220F的应用场景与解决方案
高频开关电源与适配器：
同步整流
PFC 电路
工业与新能源设备：
光伏逆变器与储能系统
充电桩模块
智能家居与照明：
智能家电驱动
大功率 LED 灯具电机驱动与控制：
高压 H 桥逆变器
电动汽车 OBC（车载充电器）
特殊功能扩展：
双向功率流
高可靠性设计
he心价值：
高频高效整流
共阴双管设计
紧凑封装与灵活性
适用场景优先级：
智能家居与消费电子：智能家电、大功率 LED 照明，需高效、高密度的功率转换。
工业与新能源：光伏逆变器、储能 PCS、充电桩模块，需高可靠性与宽温工作能力。
汽车电子：电动汽车 OBC、高压电机控制器、车载 DC-DC 转换器，支持 - 40℃~%2B125℃极端温度与振动环境。
