MUR6060PT TO-247
MUR6060PT TO-247的he心参数与电气特性
反向重复电压（Vrrm）：600V
平均正向电流（Io）：60A
正向浪涌电流（Ifsm）：500A
反向恢复时间（Trr）：典型值 ≤50ns
正向压降（Vf）：
≤1.5V @ 30A
≤2.0V @ 60A。
反向漏电流（Ir）：
≤ 10μA @ 600V（25?C）
≤ 1mA @ 600V（150?C）
高温稳定性优异，符合工业级可靠性要求。
工作与存储温度：-55?C 至 %2B170?C
宽温域适应性，满足汽车电子、工业控制及户外能源设备的严苛环境需求。

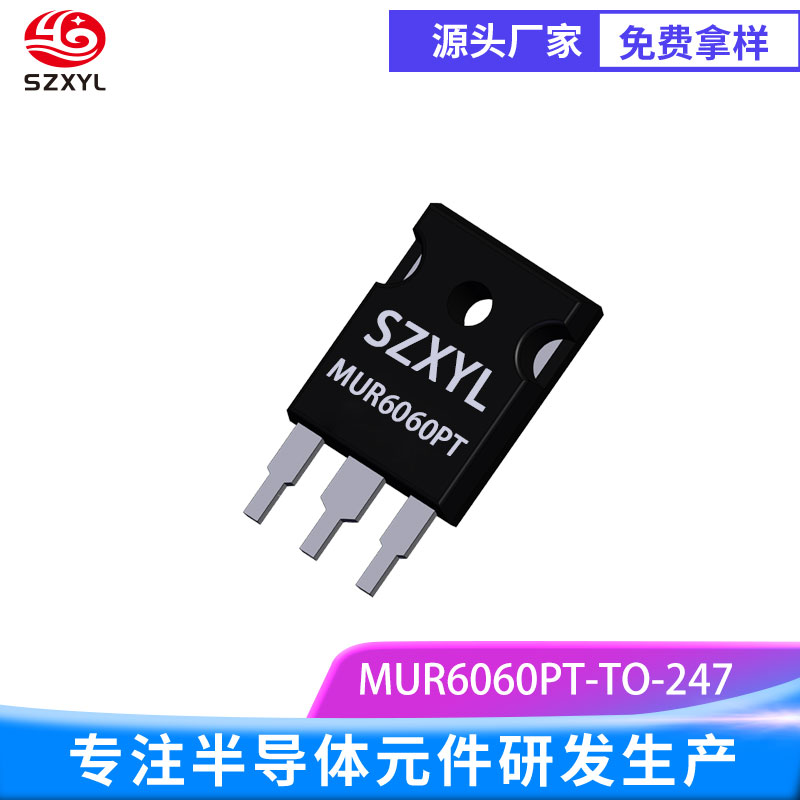

MUR6060PT TO-247的封装特性（TO-247）
全塑隔离封装：
无需额外绝缘垫即可直接安装至散热器，简化设计流程；铜质引脚与大面积散热片直接接触，提升散热效率。
引脚布局：
标准 3 脚单列直插，脚距 11.1mm，兼容通用 PCB 设计，支持自动插件工艺，适用于大规模生产。
机械参数：
封装尺寸：21.3mm（长）?16.3mm（宽）?5.3mm（高），引脚长度 42.1mm；
重量：约 3.5g；
阻燃ren证：UL 94V-0 等级，符合国际安全标准。
热管理设计：
结到壳热阻（RθJC）：典型值 0.44?C/W；
建议搭配铝制散热器，自然冷却时可支持约 400W 功耗，强制风冷时功率密度显著提升。
MUR6060PT TO-247的技术优势与he心价值
高频高效整流能力：
Trr ≤50ns 的设计显著降低开关损耗，尤其适用于光伏逆变器的 Boost 升压、储能系统的 DC/DC 转换等高频场景，相比传统整流器件能效提升显著。
玻璃钝化芯片工艺（GPP）减少反向恢复电流尖峰，抑制 EMI 干扰，可简化缓冲电路设计，降低系统成本。
高可靠性与浪涌耐受：
双芯片并联结构分散电流密度，提升长期运行稳定性；硅基材料与共阴极设计支持大电流整流与续流功能，可承受电网波动、负载突变等极端工况。
Ifsm=500A 的浪涌耐受能力可有效应对启动浪涌和短路故障，适用于充电桩、电焊机等冲击性负载。
宽温域与散热优化：
工作温度范围覆盖 - 55~%2B170?C，满足极地低温与热带高温环境需求；
TO-247 封装的大面积铜基板与引脚提供高效散热路径，RθJC 低至 0.44?C/W，可在高功率密度下保持结温可控。
MUR6060PT TO-247的典型应用场景
可再生能源系统：
太阳能逆变器的 Boost 升压与输出整流环节，适配 600V 直流母线；
储能变流器（PCS）的 DC/DC 转换与续流电路，支持高频开关与宽温域运行。
电动汽车与充电桩：
车载充电机（OBC）的 AC/DC 整流与 DC/DC 升压，支持 400V/800V 高压平台；
直流充电桩的输出整流与续流，满足大功率、高可靠性要求。
工业电源与驱动：
UPS 电源、工业焊机的高压整流电路，抑制反向电动势并保护 IGBT 等功率器件；
电机驱动系统的续流与箝位，提升系统稳定性与效率。
特种电源与设备：
航空航天电源、雷达发射机的高压整流与滤波，适应极端温度与振动环境；
脉冲功率系统的快速开关与浪涌保护。
