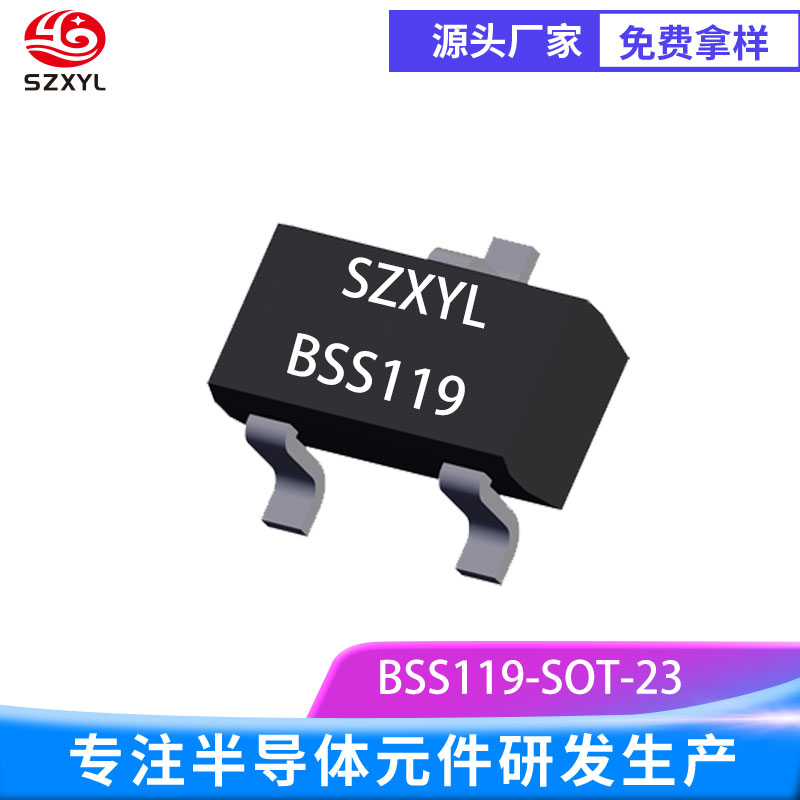

BSS119 SOT-23 是一款高性能 N 沟道增强型 MOSFET，采用 SOT-23 表面贴装封装，专为 低电压、逻辑电平驱动应用 设计。
凭借 100V 漏源电压、170mA 连续漏极电流 和 低导通电阻（Rds (on) zui大值 6Ω@Vgs=10V），它在信号放大、电源管理及低端开关等场景中表现卓越。
参数 数值 应用价值
沟道类型 N 沟道增强型 适用于低端开关应用，简化负载驱动电路设计。
漏源电压（Vdss） 100V（zui大值） 支持宽电压输入，可兼容多种电源轨（如 5V、12V、24V 系统）。
连续漏极电流（Id） 170mA（Ta=25℃） 满足中小功率负载驱动需求，如继电器控制、LED 照明驱动。
导通电阻（Rds (on)） 6Ω（zui大值，@Vgs=10V，Id=170mA）
低损耗设计，降低发热，提升系统能效，适用于高频开关电路（如 DC/DC 转换器）。
阈值电压（Vgs (th)） 2.3V（zui大值，@Id=50μA） 支持逻辑电平直接驱动（如 3.3V/5V 微控制器），无需额外驱动电路。
工作温度范围 -55℃至 %2B 150℃ 工业级温度适应性，可用于汽车电子、工业自动化等恶劣环境。
封装类型 SOT-23（3 引脚贴片） 紧凑尺寸（2.4mm?2.9mm?1.2mm），节省 PCB 空间，支持高密度布局。
BSS119 SOT-23 的关键特性与应用场景
技术特性
逻辑电平兼容性：
低阈值电压（典型值 1.6-2.6V）可直接由微控制器或 FPGA 驱动，无需电平转换电路，简化设计。
低输入电容（Ciss=78pF） 和 低栅极电荷（Qg=2.5nC） 实现快速开关（<100ns），支持高频信号切换。
可靠性设计：
UL94 V-0 阻燃封装，符合安全标准，适用于消费电子和工业设备。
ESD 保护（部分型号集成），防止静电损伤，提升生产良率。
兼容性与灵活性：
逻辑电平驱动（Vgs 范围：-20V 至 %2B 20V），兼容多种控制信号源。
支持回流焊工艺，适合自动化生产线，降低组装成本。
典型应用场景
电源管理：
低端开关：控制负载通断。
DC/DC 转换器：作为同步整流器或开关元件，优化电源效率。
电池保护电路：防止过电流损害锂电池组。
信号放大与切换：
信号放大模块：在音频放大器、传感器信号调理电路中增强信号强度。
高速模拟开关：用于多路复用器、射频信号路由等高频场景。
工业与汽车电子：
电机驱动辅助电路：作为续流二极管或低端开关，配合 P 沟道 MOSFET 实现全桥驱动。
汽车传感器接口：部分型号通过 AEC-Q101 车规ren证，适用于引擎控制、车身电子等严苛环境。
封装与物理属性
封装形式：SOT-23（3 引脚，源极 S、栅极 G、漏极 D），符合 TO-236 标准，引脚间距 0.95mm。
尺寸：约 2.4mm?2.9mm?1.2mm，适用于紧凑型 PCB 设计。
包装方式：标准编带包装（Tape & Reel），3000pcs / 卷，无卤素且符合 RoHS 规范。
安装建议：建议使用含银焊膏，回流焊峰值温度控制在 245℃?5℃，确保焊接可靠性。
