BT136S-600E
一、产品概述

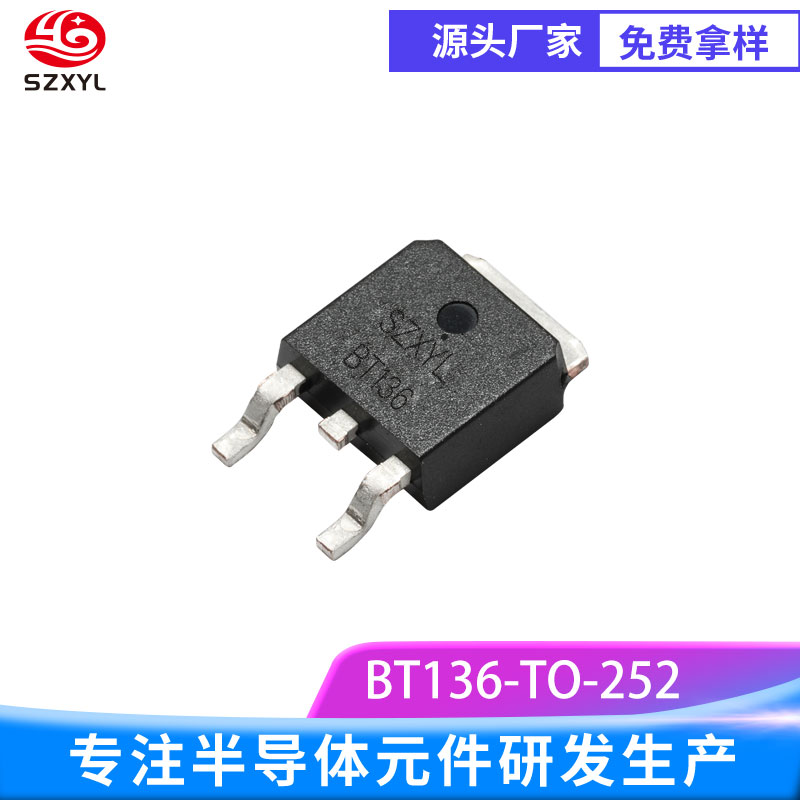

BT136S-600E TO-252 是双向可控硅。BT136S-600E属于三极器件。BT136S-600E TO-252 表面贴装封装形式。
二、he心电气参数
高耐压性能：断态重复峰值电压（VDRM）与反向重复峰值电压（VRRM）均≥600V ，这使其能够从容应对市电电压的波动以及各类异常电压冲击，在复杂的电网环境下保持稳定工作，为电路系统的安全运行提供坚实保障。无论是在电压不稳的偏远地区，还是工业环境中存在大量电磁干扰的场合，BT136 TO-252 都能可靠地阻断反向电压，防止器件被击穿损坏。
稳定电流承载能力：通态平均电流（IT (AV)）达到 4A ，通态有效值电流（IT (RMS)）为 12.5A 。这一参数组合使其能够稳定驱动多种中小功率交流负载。
强大浪涌电流承受能力：非重复浪涌电流（ITSM）可达 60A ，在电路启动瞬间、负载突变或遭遇雷击等极端情况下，能够有效承受瞬间大电流的冲击，保护自身不被损坏，确保电路持续稳定运行，显著增强了电路系统的抗干扰能力和可靠性。
高灵敏度触发特性：门极触发电流（IGT）≤100μA
可靠维持电流特性：维持电流（IH）≤5mA
低通态压降：通态压降（VTM）≤1.7V
良好散热性能参数：热阻（RθJA）≤40℃/W ，通过将 TO-252 封装底部的散热焊盘焊接至 PCB 铜箔（推荐面积≥20mm?20mm），可实现高效散热。~%2B125℃ ，能适应各种恶劣的工作环境。
三、封装与物理特性
紧凑封装尺寸：长 ? 宽 ? 高≈6.5mm?6.5mm?2.3mm 。
高效散热设计：TO-252 封装底部的散热焊盘是其散热的关键设计。
四、功能特性
双向导通功能
高灵敏度触发控制
精准相位控制技术
出色抗干扰能力
五、BT136S-600E的典型应用场景
照明控制领域：
大功率 LED / 卤素灯调光
舞台灯光调节
智能照明系统
电机与家电控制领域：
电风扇 / 排气扇调速
水泵控制
烤箱 / 咖啡机温度调节
微波炉功率控制
工业与能源领域：
小型三相电机软启动
电阻加热设备功率调节
太阳能逆变器开关
安全与自动化领域：
交流负载继电器替代
温控器
定时器电路
