BT138S-600E
一、产品概述

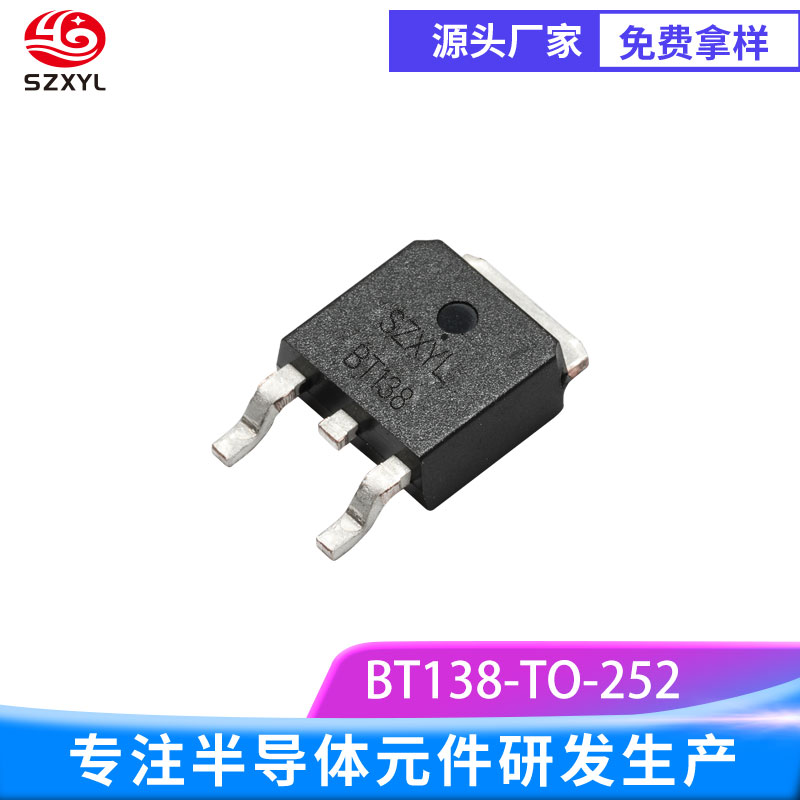

型号：BT138 TO-252
类型：双向可控硅（TRIAC），三极器件（主电极 T1、T2，门极 G）
功能：用于交流电路的开关、调光、调压及相位控制，支持双向电流导通，适用于 220V/110V 市电场景。
封装：TO-252（表面贴装封装，3 引脚，带散热焊盘），兼容 SMT 自动化生产。
二、BT1385S-600E的he心电气参数
参数名称 数值 单位 测试条件
断态重复峰值电压（VDRM） ≥600 V -
反向重复峰值电压（VRRM） ≥600 V -
通态平均电流（IT (AV)） 8 A 正弦波，θ=180?，TC=25℃
通态有效值电流（IT (RMS)） 12.5 A -
非重复浪涌电流（ITSM） 60 A 50Hz 正弦波，10ms
门极触发电流（IGT） ≤100 μA T1-T2=100V，25℃
门极触发电压（VGT） ≤1.5 V -
维持电流（IH） ≤5 mA 25℃，门极开路
通态压降（VTM） ≤1.7 V IT=8A，25℃
热阻（RθJA） ≤40 ℃/W 自然冷却，PCB 铜箔≥20mm?20mm
工作结温（Tj） -40~%2B125 ℃ -
三、BT138S-600E的封装与物理特性
封装尺寸：长 ? 宽 ? 高≈6.5mm?6.5mm?2.3mm，适合高密度 PCB 布局。
散热设计：
BT138S-600E TO-252 封装底部散热焊盘需焊接至 PCB 铜箔（推荐≥20mm?20mm），热阻低，支持 8A 持续电流下的散热需求。
四、功能特性
双向导通能力：
无需区分电流方向，直接控制交流负载（如电机、灯具），简化电路设计。
高灵敏度触发：
门极触发电流≤100μA，可由 MCU、零电压检测器或逻辑电路直接驱动，适配低功耗控制场景。
相位控制技术：
通过调节门极触发相位，实现交流电压 0~100% 调节，适用于调光、调速、调温等场景。
抗干扰设计：
内置 di/dt 保护，抑制电压突变导致的误触发，适合电网波动大的环境。
五、BT138S-600E的典型应用场景
照明控制：
大功率 LED / 卤素灯调光（≤800W）、舞台灯光调节、智能照明系统。
电机与家电：
电风扇 / 排气扇调速、水泵控制、烤箱 / 咖啡机温度调节、微波炉功率控制。
工业与能源：
小型三相电机软启动、电阻加热设备（如电暖器）功率调节、太阳能逆变器开关。
安全与自动化：
交流负载继电器替代（无触点开关）、温控器、定时器电路。
