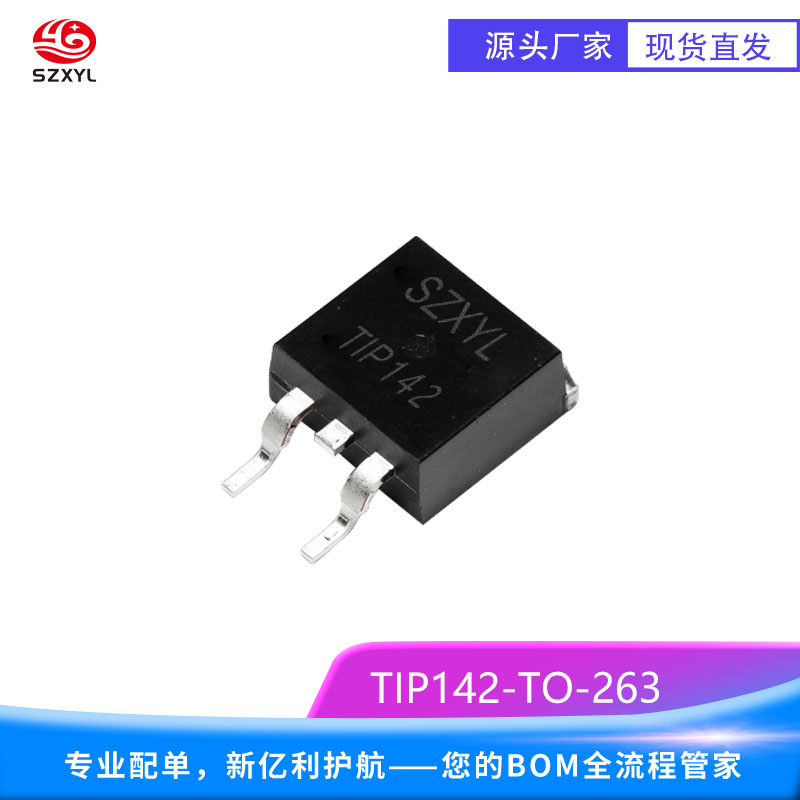

TIP142 TO-263 是一款专为高电压、大电流设计的 NPN 达林顿功率晶体管，采用表面贴装 TO-263（D2PAK）封装，集成续流二极管并优化散热性能。
TIP142 he心参数
电压与电流能力：集电极 - 发射极电压（VCEO）达 100V（zui小值），可稳定处理高压电路；集电极电流（IC）zui大 10A（连续），峰值电流 20A，满足中大功率驱动需求。
功率耗散：在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 125W；无散热片时功率耗散需限制在 2.8W 以内。
直流电流增益（hFE）：在 IC=5A、VCE=4V 条件下，hFE zui小值为 1000（典型值），达林顿结构显著降低基极驱动电流需求。
饱和压降：集电极 - 发射极饱和电压（VCE (sat)）为 2V（典型值，@IC=5A，IB=10mA）；在 IC=10A 时增至 3V，比传统功率晶体管降低约 30%。
工作温度：-65℃至 %2B 150℃宽温范围，适应工业环境及汽车级应用。
内置保护：集成反并联续流二极管，抑制感性负载反电动势，增强可靠性。
TIP142 产品特性
超高电压设计
VCEO 达 100V，特别适合 100V 以下高压开关和线性放大应用，如工业电源的次级控制、汽车电子的高压驱动电路，可稳定处理 100V 直流电压。
达林顿高增益特性
hFE zui小值 1000，基极驱动电流仅需 10mA 即可实现 5A 集电极电流，显著简化驱动电路设计，尤其适合驱动继电器、电磁阀等高负载设备。
低饱和压降
VCE (sat) 典型值 2V（@5A），在大电流导通时功耗低于传统分立达林顿方案，例如在 12V/5A 电源中可减少约 10W 功耗。
高效散热封装
TO-263 全塑封装集成大面积金属散热片，热阻 RθJC=1℃/W（结到壳），支持直接焊接至 PCB 铜箔或散热器，散热效率比普通 TO-220 提升 15%。
高可靠性
采用平面工艺优化线性度，环氧树脂外壳符合 UL94V-0 阻燃标准；内置基极分流电阻（典型值 8kΩ），抑制漏电流并稳定工作点。
环保与兼容性
符合 RoHS 标准，无铅化工艺，兼容现代绿色电子制造需求；引脚可承受 260℃焊接温度（10 秒）。
TIP142 典型应用
高功率音频放大：与互补 PNP 晶体管组成推挽电路，在 150W 音频放大器中作为输出级，支持 4Ω 负载下的高效放大，广泛应用于汽车音响和zhuan业功放。
高压开关电源：作为 100V 高压变压器次级开关元件，配合 PWM 控制器实现稳定的高压输出，典型应用于工业电源和医疗设备。
电机驱动系统：驱动直流电机或步进电机，通过 PWM 控制实现速度调节，尤其适合 100V 以下供电系统，如工业自动化设备和电动车辆。
高电流稳压电路：与 LM431 并联稳压器配合，构建大电流可调稳压电源，例如在通信基站中实现 48V/10A 高精度电压调节。
汽车电子：作为汽车发电机的电压调节器，抑制浪涌电压并稳定输出；控制汽车大灯、雨刮器等高压负载。
