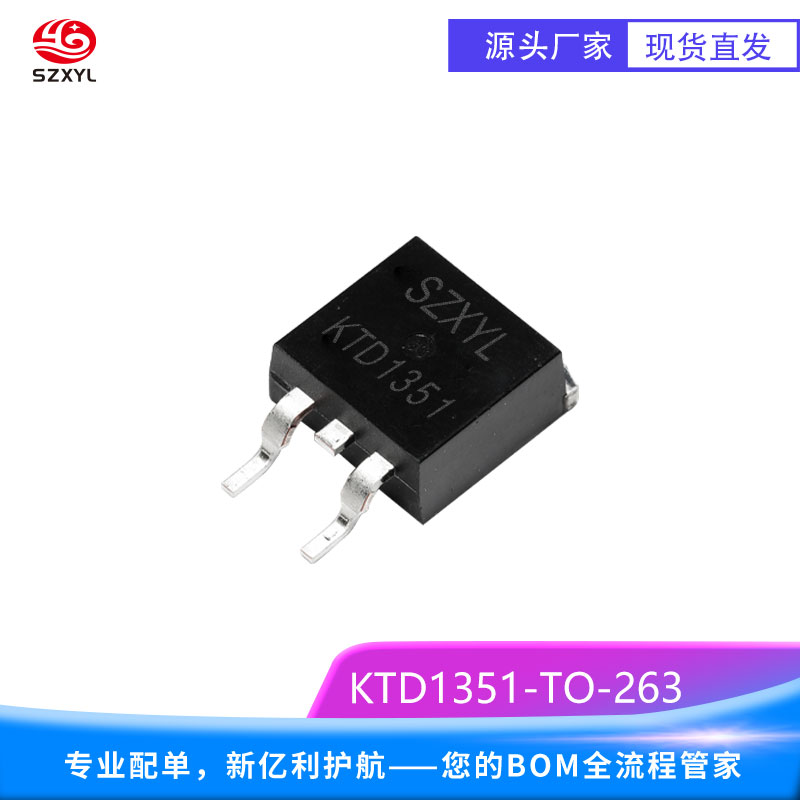

KTD1351 TO-263 NPN双极晶体管
KTD1351he心参数
电压与电流能力：
集电极 - 发射极电压（VCEO）达 60V（zui小值），适用于 60V 以下中压电路；集电极电流（IC）zui大 3A（连续），峰值电流 6A，满足中小功率驱动需求。
功率耗散：
在 25℃环境温度下，安装标准散热片时功率耗散（PD）约为 25W；无散热片时功率耗散需限制在 2W 以内。TO-263 封装的散热效率通常优于 TO-220，实际功率耗散可能提升 10%-15%。
直流电流增益（hFE）：
在 IC=2A、VCE=4V 条件下，hFE 典型值为 100-300，分为 O（60-120）、Y（100-200）、GR（150-300）三个等级，可稳定实现高电流放大。
饱和压降：
集电极 - 发射极饱和电压（VCE (sat)）为 1V，比传统功率晶体管降低约 40%，显著减少导通损耗。
工作温度：
-55℃至 %2B 150℃宽温范围，适应工业环境及消费电子应用。
结构设计：
采用平面工艺优化线性度，环氧树脂外壳符合 UL94V-0 阻燃标准；内置基极电阻（典型值 8kΩ）抑制漏电流并稳定工作点。
KTD1351产品特性
中压高增益达林顿结构
VCEO 达 60V，特别适合 60V 以下中压开关和线性放大应用。达林顿结构使 hFE zui小值达 60，基极驱动电流仅需 0.2A 即可实现 2A 集电极电流，显著简化驱动电路设计，尤其适合驱动继电器、电磁阀等高负载设备。
低饱和压降与高效散热
VCE (sat) 典型值 1V（@2A），在大电流导通时功耗显著降低。TO-263 封装集成大面积金属散热片，热阻 RθJC=2℃/W（结到壳），支持直接焊接至 PCB 铜箔或散热器，散热效率比普通 TO-220 提升 10%。
高可靠性与宽温适应性
采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车级应用中的温度波动。
典型应用
电机驱动系统：作为低侧开关驱动小型直流电机或步进电机，通过 PWM 控制实现速度调节，尤其适合 60V 以下供电系统，如办公自动化设备和智能家居。
电源管理电路：作为 60V 以下开关电源的次级开关元件，配合 PWM 控制器实现稳定输出，典型应用于家电电源和工业设备。
音频放大电路：与互补 NPN 晶体管组成推挽电路，在 30W 音频放大器中作为输出级，支持 8Ω 负载下的高效放大，广泛应用于汽车音响和消费电子。
工业控制模块：在 PLC中作为信号放大与隔离元件，控制继电器、电磁阀等高负载设备，确保工业系统稳定运行。
KTD1351注意事项
封装与散热设计
KTD1351主要采用 TO-220 封装.无散热片时功率耗散仅 2W，必须搭配铝制散热器。建议热阻≤(150℃- 环境温度)/25W，例如在环境温度 50℃时，需选择热阻≤0.8℃/W 的散热器。
引脚顺序与焊接
TO-263 封装引脚顺序通常为基极（B）、集电极（C）、发射极（E）
驱动电路优化
基极 - 发射极电压（VBE）约 1.2V（@3A），需确保驱动电路能提供足够的驱动电压和电流，避免饱和不足。建议基极驱动电流不低于 0.3A 以确保可靠导通。
