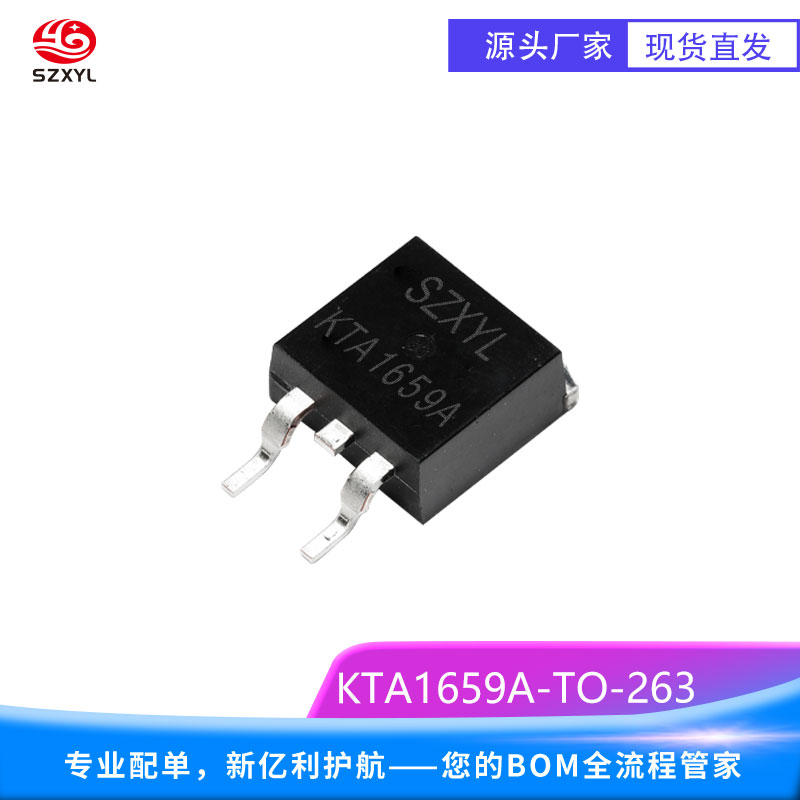

KTA1659A TO-263 PNP双极晶体管
KTA1659Ahe心参数
电压与电流能力：
集电极 - 发射极电压达 - 180V，适用于 180V 以下高压电路；集电极电流（IC）zui大 - 1.5A（连续），峰值电流 - 3A，满足中小功率驱动需求。
功率耗散：
在 25℃环境温度下，安装标准散热片时功率耗散（PD）约为 25W；无散热片时功率耗散需限制在 2W 以内。TO-263 封装的散热效率通常优于 TO-220F，实际功率耗散可能提升 10%-15%。
直流电流增益（hFE）：
在 IC=-1A、VCE=-5V 条件下，hFE 典型值为 70-240，分为 O（70-140）、Y（100-200）、GR（150-300）三个等级，可稳定实现高电流放大。
饱和压降：
集电极 - 发射极饱和电压为 - 1.5V，比传统功率晶体管降低约 30%，显著减少导通损耗。
工作温度：
-55℃至 %2B 150℃宽温范围，适应工业环境及汽车级应用。
结构设计：
采用平面工艺优化线性度，环氧树脂外壳符合 UL94V-0 阻燃标准；内置基极电阻抑制漏电流并稳定工作点。
KTA1659A产品特性
高压高增益达林顿结构
VCEO 达 - 180V，特别适合 180V 以下高压开关和线性放大应用。
低饱和压降与高效散热
VCE (sat) 典型值 - 1.5V，在大电流导通时功耗显著降低。
高可靠性与宽温适应性
采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车级应用中的温度波动。
KTA1659A典型应用
高压电机驱动系统：作为低侧开关驱动小型高压直流电机或步进电机，通过 PWM 控制实现速度调节，尤其适合 180V 以下供电系统，如工业自动化设备和精密仪器。
高压电源管理电路：作为 180V 以下开关电源的次级开关元件，配合 PWM 控制器实现稳定输出，典型应用于医疗设备电源和工业设备。
音频放大电路：与互补 NPN 晶体管组成推挽电路，在 50W 音频放大器中作为输出级，支持 16Ω 负载下的高效放大，广泛应用于zhuan业音响和汽车音响。
工业控制模块：在 PLC中作为信号放大与隔离元件，控制高压继电器、电磁阀等高负载设备，确保工业系统稳定运行。
KTA1659A注意事项
封装与散热设计
KTA1659A主要采用 TO-220F 封装。无散热片时功率耗散仅 2W，必须搭配铝制散热器。建议热阻≤(150℃- 环境温度)/25W。
引脚顺序与焊接
TO-263 封装引脚顺序通常为基极（B）、集电极（C）、发射极（E）
静电防护
处理时需佩戴防静电手环，避免静电放电损坏器件；焊接温度控制在 260℃以下，时间不超过 5 秒。
