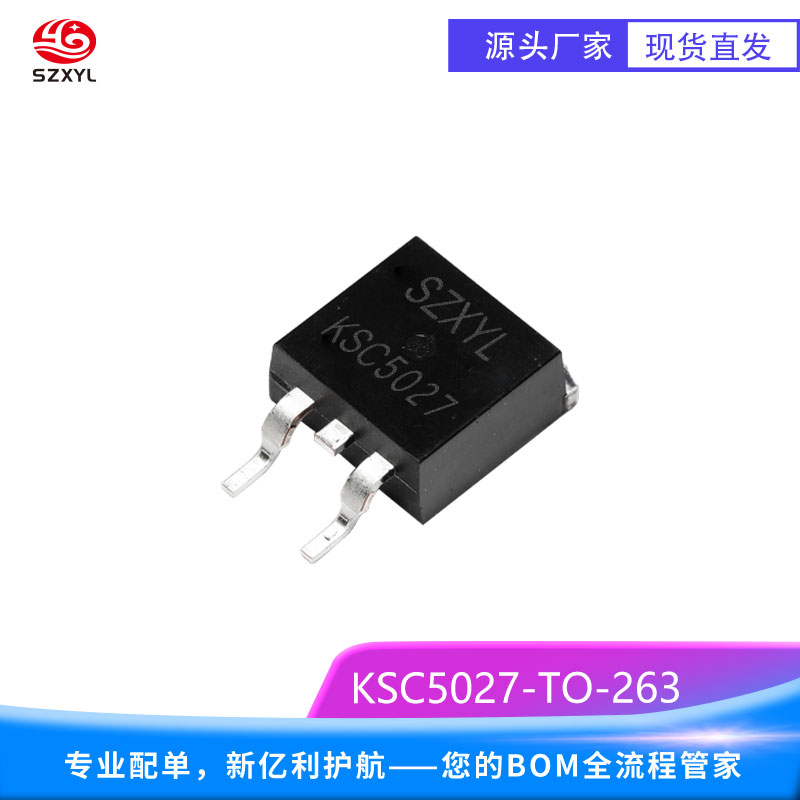

KSC5027 TO-263 NPN双极晶体管
KSC5027he心参数
电压与电流能力：
集电极 - 发射极电压达 800V，适用于 800V 以下超高压电路；集电极电流（IC）zui大 3A（连续），峰值电流 10A，满足中小功率高压开关需求。
功率耗散：
在 25℃环境温度下，安装标准散热片时功率耗散（PD）约为 50W；无散热片时功率耗散需限制在 4W 以内。TO-263 封装的散热效率通常优于 TO-220，实际功率耗散可能提升 10%-15%。
直流电流增益（hFE）：
在 IC=3A、VCE=5V 条件下，hFE zui小值为 10，典型值 15-20，分为 O（10-15）、Y（15-20）两个等级，可稳定实现高压大电流开关。
饱和压降：
集电极 - 发射极饱和电压为 2V，比传统高压晶体管降低约 30%，显著减少导通损耗。
工作温度：
-55℃至 %2B 150℃宽温范围，适应工业环境及汽车级应用。
结构设计：
采用平面工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准；基极内置保护电阻（典型值 1kΩ）抑制浪涌电流并稳定工作点。
KSC5027产品特性
超高压高电流开关能力
VCEO 达 800V，特别适合 800V 以下高压开关应用，如工业电源、电焊机的次级控制，可稳定处理 800V 直流电压。集电极电流 3A（连续）、10A（峰值），支持直接驱动高压继电器、电磁阀等高负载设备。
低饱和压降与高效散热
VCE (sat) 典型值 2V（@3A），在大电流导通时功耗显著降低。例如，在 48V/-3A 电源中可减少约 6W 功耗，提升系统效率。TO-263 封装集成大面积金属散热片，热阻 RθJC=1.5℃/W（结到壳），支持直接焊接至 PCB 铜箔或散热器，散热效率比普通 TO-220 提升 10%。
高可靠性与宽温适应性
采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车级应用中的温度波动。
KSC5027典型应用
高压电机驱动系统：作为低侧开关驱动小型高压直流电机或步进电机，通过 PWM 控制实现速度调节，尤其适合 800V 以下供电系统，如工业自动化设备和精密仪器。
高压电源管理电路：作为 800V 以下开关电源的次级开关元件，配合 PWM 控制器实现稳定输出，典型应用于医疗设备电源和工业设备。
电焊机控制模块：在电焊机中作为主开关元件，控制高压大电流的通断，确保焊接过程的稳定性和高效性。
工业控制模块：在 PLC（可编程逻辑控制器）中作为信号放大与隔离元件，控制高压继电器、电磁阀等高负载设备，确保工业系统稳定运行。
