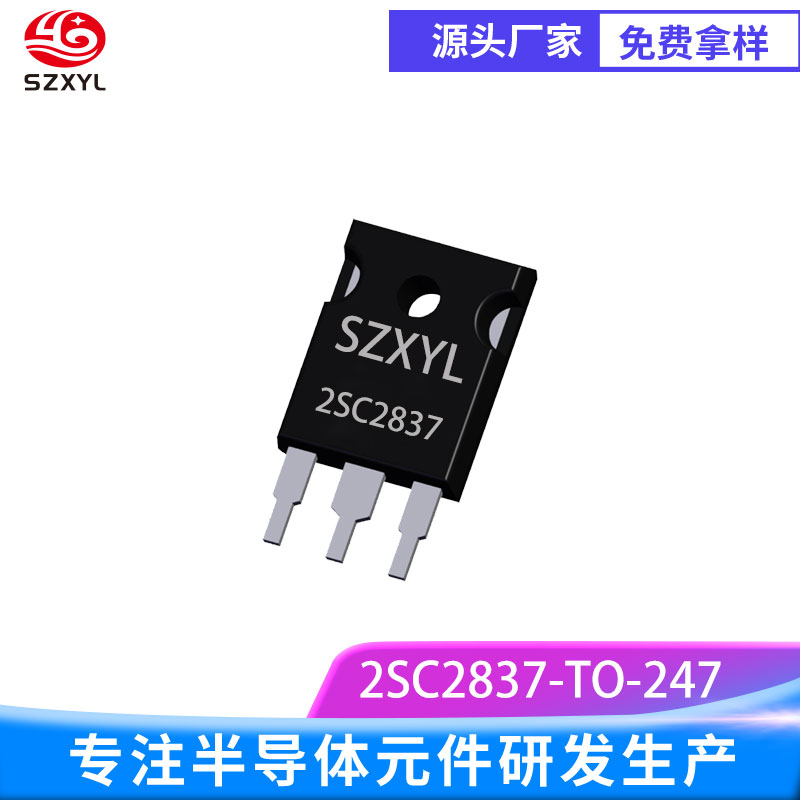

2SC2837 TO-247
一、2SC2837基本信息
型号：2SC2837
类型：NPN 型硅功率晶体管
封装形式：TO-247
二、2SC2837关键参数
极限参数
集电极 - 发射极电压（VCEO）：150V
集电极 - 基极电压（VCBO）：150V
发射极 - 基极电压（VEBO）：5V
集电极连续电流（IC）：10A
功率耗散（PD）：100W
结温（TJ）：150℃
直流特性
直流电流增益（hFE）：
当 IC=5A、VCE=4V 时，hFE≥50
集电极 - 发射极饱和电压（VCE (sat)）：
≤2.0V
基极 - 发射极饱和电压（VBE (sat)）：1.5V
动态特性
特征频率（fT）：70MHz
开关时间：
存储时间（ts）：1.4μs；
下降时间（tf）：0.35μs
三、封装与物理特性
TO-247 封装设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
尺寸：
总长度：20.95mm；
宽度：15.94mm；
高度：5.02mm。
安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂（厚度≤50μm）以降低热阻。
散热设计：
典型热阻（RθJC）：1.5℃/W，配合散热器可将热阻（RθJA）降至≤250℃/W（自然对流）。
材料与工艺
采用三重扩散工艺，优化低饱和电压特性，无内置保护二极管，需外部设计续流电路。
塑料封装（非绝缘型），符合 RoHS 标准的无铅版本可选。
四、应用领域
音频功率放大
高保真音响系统：凭借 70MHz 的 fT 和低饱和电压（2.0V），可构建 AB 类或乙类音频功率放大器，输出功率可达 100W 以上，失真度≤0.05%，适用于家庭影院、zhuan业舞台音响。
汽车音响：支持宽电压输入（12V 至 40V），10A 连续电流能力满足车载功放需求，配合 2SA1186 PNP 管组成互补对称输出级，可实现 2?100W 立体声放大。
高压开关与通用驱动
工业控制电路：处理 150V 电压波动，驱动高压步进电机或伺服电机，需外部续流二极管抑制反电动势。
继电器驱动：利用 10A 电流能力和快速响应特性，实现高功率继电器的可靠开关控制。
线性稳压与电源管理
线性稳压器：作为调整管构建高精度线性电源，输出电流可达 10A，纹波抑制比≥80dB，适用于实验室电源、医疗设备供电。
DC-DC 转换器：在非隔离式 Buck 电路中担任主开关管，效率可达 85% 以上，适合中小功率电源模块。
五、产品特点
高线性度与低失真
LAPT（线性音频功率晶体管）技术：优化基区扩散工艺，确保 hFE 在宽电流范围内保持线性（IC=0.1A 至 10A 时 hFE 波动≤30%），适合音频信号的高保真放大。
低饱和电压（2.0V）：有效减少导通损耗，提升音频放大器效率，降低散热需求。
散热优势（TO-247 封装）
TO-247 封装提供比 TO-3P 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的音频功放。
典型热阻（RθJC=1.5℃/W）确保在 100W 功率下仍能保持稳定性能，延长器件寿命。
宽电压范围与高可靠性
集电极 - 发射极电压（VCEO=150V）提供冗余设计，适应工业环境中的电压波动。
塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
