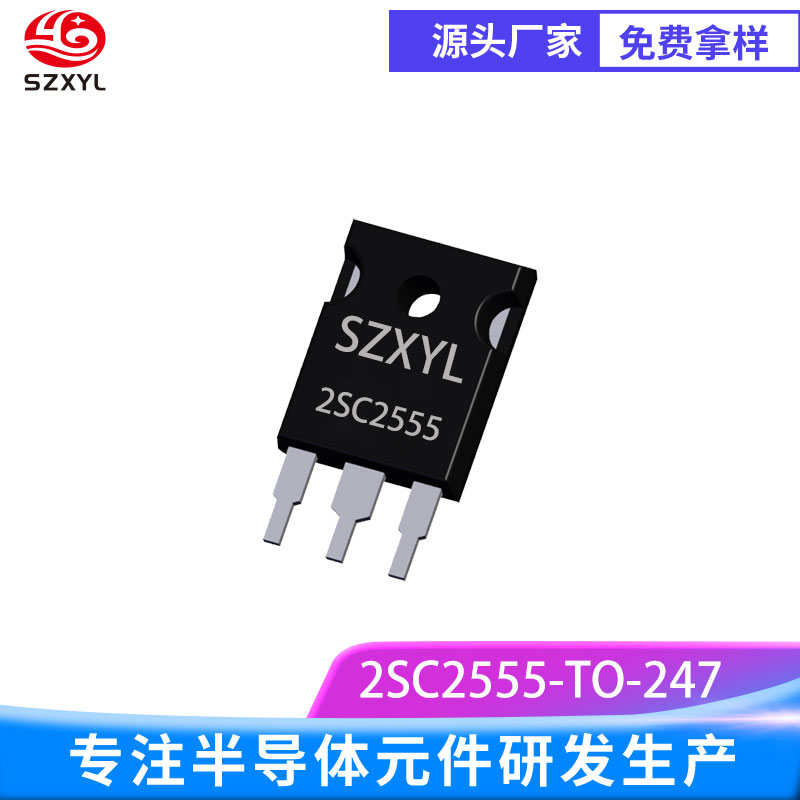

2SC2555 TO-247
一、2SC2555基本信息
型号：2SC2555
类型：NPN 型硅功率晶体管
封装形式：TO-247
二、2SC2555关键参数
极限参数
集电极 - 发射极电压（VCEO）：400V
集电极 - 基极电压（VCBO）：500V
发射极 - 基极电压（VEBO）：7V
集电极连续电流（IC）：8A
功率耗散（PD）：80W
结温（TJ）：150℃
直流特性
直流电流增益（hFE）：
当 IC=4A、VCE=5V 时，hFE≥10
集电极 - 发射极饱和电压（VCE (sat)）：
≤1.2V
基极 - 发射极饱和电压（VBE (sat)）：1.5V
动态特性
特征频率（fT）：30MHz。
开关时间：
存储时间（ts）：2.5μs；
下降时间（tf）：0.1μs
三、封装与物理特性
TO-247 封装设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
尺寸：
总长度：20.95mm；
宽度：15.94mm；
高度：5.02mm。
安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂（厚度≤50μm）以降低热阻。
散热设计：
典型热阻（RθJC）：1.56℃/W，配合散热器可将热阻（RθJA）降至≤250℃/W（自然对流）。
材料与工艺
采用三重扩散工艺，优化低饱和电压特性，无内置保护二极管，需外部设计续流电路。
塑料封装，符合 RoHS 标准的无铅版本可选。
四、应用领域
高压开关与电源管理
工业级开关电源：支持 400V 高压输入，8A 大电流输出，适用于 220V 输入、12V/8A 输出的 Buck 转换器，效率可达 90% 以上。
逆变器与 UPS 系统：处理宽电压范围的 DC/AC 转换，支持 10A 脉冲电流，适合太阳能逆变器、不间断电源。
高频高压电路
超声波焊接机：凭借 500V 的 VCBO 和低饱和电压（1.2V），可构建大功率超声波电源，驱动换能器实现塑料焊接、金属加工等高能量输出。
高频逆变器：在 40kHz 以上频率下稳定工作，用于医疗设备、工业加热等高频高压场景。
通用功率放大与保护电路
高压电机驱动：处理 500V 电压波动，驱动高压步进电机或伺服电机，需外部续流二极管抑制反电动势。
过流保护开关：利用高电流能力（8A）和快速响应特性，实现精密设备的过流保护。
五、产品特点
超高电压与高电流能力
行业ling先的集电极 - 基极电压和连续电流（8A），可直接驱动 400V 高压负载（如工业电机）。
低饱和电压有效减少导通损耗，适合长时间高负载运行。
散热优势
TO-247 封装提供比 TO-3P 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的高压设备。
典型热阻（RθJC=1.56℃/W）确保在 80W 功率下仍能保持稳定性能，延长器件寿命。
宽电压范围与高可靠性
集电极 - 发射极电压（VCEO=400V）提供冗余设计，适应工业环境中的电压波动。
塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
