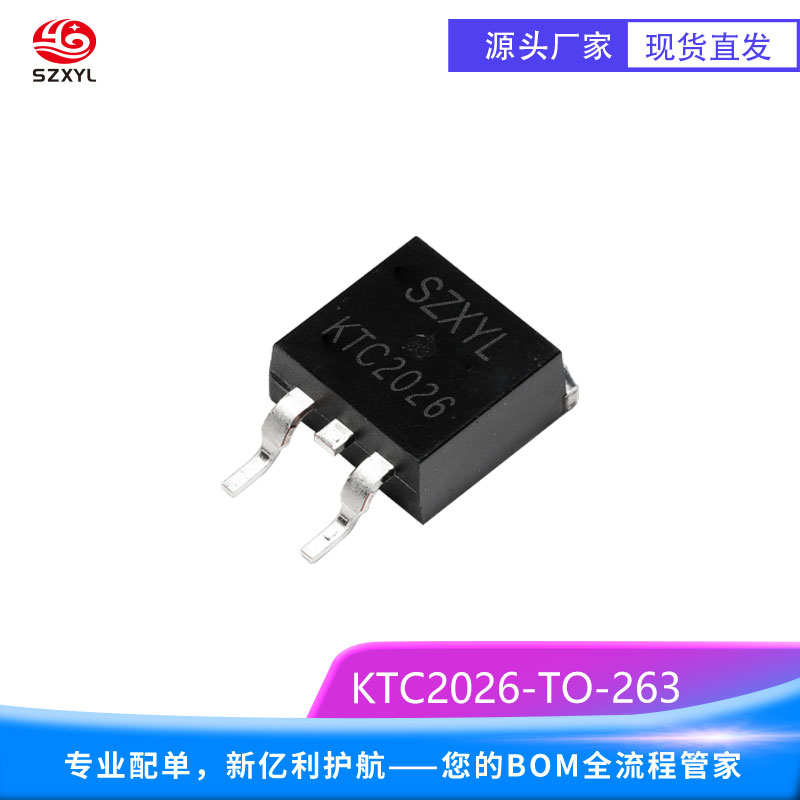

KTC2026 TO-263 NPN晶体管
he心参数
电压与电流能力：集电极 - 发射极电压（VCEO）达 60V（zui小值），适用于中低压电路；集电极电流（IC）zui大 3A（连续），峰值电流 6A，满足中小功率驱动需求。
功率耗散：在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 25W；无散热片时功率耗散需限制在 2W 以内。
直流电流增益（hFE）：在 IC=2A、VCE=4V 条件下，hFE 典型值为 100-300，可稳定实现电流放大。
饱和压降：集电极 - 发射极饱和电压为 1V，比传统功率晶体管降低约 40%。
工作温度：-55℃至 %2B 150℃宽温范围，适应工业环境及消费电子应用。
结构设计：采用平面工艺优化线性度，环氧树脂外壳符合 UL94V-0 阻燃标准；内置基极电阻抑制漏电流。
KTC2026产品特性
中压高增益设计
VCEO 达 60V，特别适合 60V 以下中压开关和线性放大应用，如工业控制电路、家电电源的次级控制，可稳定处理 60V 直流电压。
低饱和压降特性
VCE (sat) 典型值 1V（@2A），在大电流导通时功耗显著降低。例如，在 12V/2A 电源中可减少约 2W 功耗，提升系统效率。
高效散热封装
TO-220F 全塑封装集成大面积金属散热片，热阻 RθJC=2℃/W（结到壳），支持直接焊接至 PCB 铜箔或散热器，散热效率比普通 TO-220 提升 10%。
高可靠性
采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准（EcoPak? ren证），无铅化工艺兼容现代绿色电子制造需求。
宽温工作能力
-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车级应用中的温度波动。
KTC2026典型应用
电机驱动系统：驱动小型直流电机或步进电机，通过 PWM 控制实现速度调节，尤其适合 60V 以下供电系统，如办公自动化设备和智能家居。
电源管理电路：作为 60V 以下开关电源的次级开关元件，配合 PWM 控制器实现稳定输出，典型应用于家电电源和工业设备。
音频放大电路：与互补 PNP 晶体管组成推挽电路，在 30W 音频放大器中作为输出级，支持 8Ω 负载下的高效放大，广泛应用于汽车音响和消费电子。
工业控制模块：在 PLC（可编程逻辑控制器）中作为信号放大与隔离元件，控制继电器、电磁阀等高负载设备，确保工业系统稳定运行。
家电控制板：在空调、冰箱等家电中作为主控电路的开关元件，实现温度调节和电机控制。
KTC2026注意事项
散热设计
无散热片时功率耗散仅 2W，必须搭配铝制散热器。建议热阻≤(150℃- 环境温度)/25W。
引脚顺序
引脚顺序通常为基极（B）、集电极（C）、发射极（E）
驱动电路优化
基极 - 发射极电压（VBE）约 1.2V（@3A），需确保驱动电路能提供足够的驱动电压和电流，避免饱和不足。建议基极驱动电流不低于 0.3A 以确保可靠导通。
静电防护
处理时需佩戴防静电手环，避免静电放电损坏器件；焊接温度控制在 260℃以下，时间不超过 5 秒。
