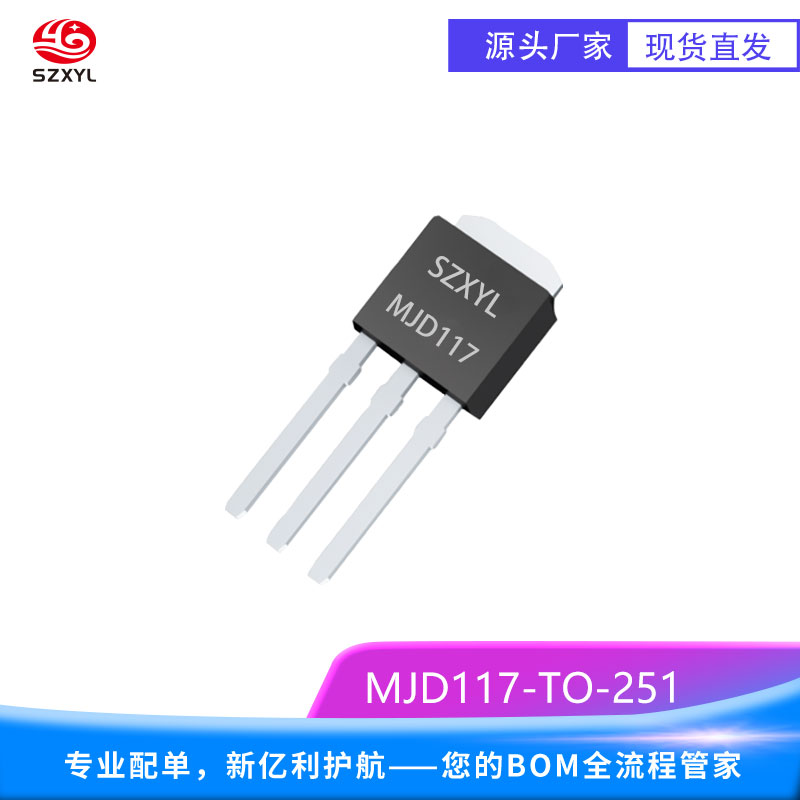

MJD117 是 PNP 型达林顿功率晶体管，采用 TO-251封装，专为高电流增益和中高压场景设计。其he心参数包括：集电极 - 发射极电压100V，集电极电流2A，功率耗散1.75W/20W，直流电流增益范围 500~12000，特征频率25MHz。
MJD117产品特点：
超高电流增益与中高压能力
500~12000 的 hFE显著降低基极驱动电流需求
内置反向保护与低失真特性
集成集电极 - 发射极反向二极管，可抑制感性负载关断时的电压尖峰，简化外围电路设计。其线性增益特性适合音频放大
宽温度范围与汽车级可靠性
工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试
环保合规与灵活封装
通过 RoHS ren证，符合欧盟环保标准
MJD117技术参数：
极限参数：
集电极 - 发射极电压（VCEO）：100V
集电极电流（Ic）：2A，脉冲电流 - 4A
功率耗散（Pd）：1.75W/20W，需搭配散热片实现高功率运行
直流电流增益（hFE）：500~12000，典型值 2500
动态特性：
饱和压降（Vce (sat)）：≤3V
特征频率（fT）：25MHz
温度范围：
工作温度：-55℃至 %2B 150℃
存储温度：-65℃至 %2B 150℃
MJD117应用领域：
汽车电子
驱动车载直流电机，与 MJD112组成 H 桥电路，支持 12V/24V 电源系统，zui大驱动电流 2A。
工业控制
作为高增益开关管用于 PLC 输出模块，驱动继电器或电磁阀，基极驱动电流仅需 2mA。在伺服电机控制器中，其高 hFE 可实现jing确的电流调节，支持 ?10% 的电压波动补偿。
音频放大
与 MJD112 组成推挽放大电路，输出功率可达 15W，适用于车载音响或会议系统。其低失真特性可减少交越失真，提升音质。
消费电子
在智能家居设备中驱动小型电机，或用于可穿戴设备的电源管理。其紧凑封装和低基极电流需求适合电池供电场景。
电源管理
在 DC-DC 转换器中作为高压侧开关，或在恒流源电路中作为调整管，支持宽电压输入范围
典型应用电路：
汽车电机驱动 H 桥
与 MJD112 组成 H 桥电路，通过 PWM 控制实现电机正反转，支持 12V 电源输入，zui大驱动电流 2A。基极驱动电阻建议为 1kΩ，并在集电极与电源间并联续流二极管以抑制反电动势。
高增益音频放大器
作为 PNP 输出管与 MJD112 搭配，组成乙类功率放大器，电源电压可达 100V，输出功率提升至 15W 以上。输入信号通过电容耦合，并在基极串联 1kΩ 电阻以匹配驱动能力，同时并联 10kΩ 下拉电阻防止误触发。
总结：
MJD117 TO-251 凭借其 500~12000 的超高电流增益、100V 中高压能力和紧凑封装设计，成为汽车电子、工业控制等需要高放大倍数场景的理想选择。
