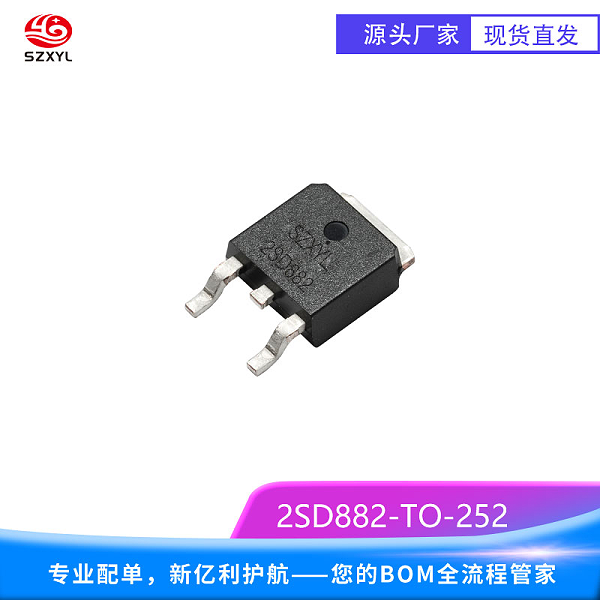

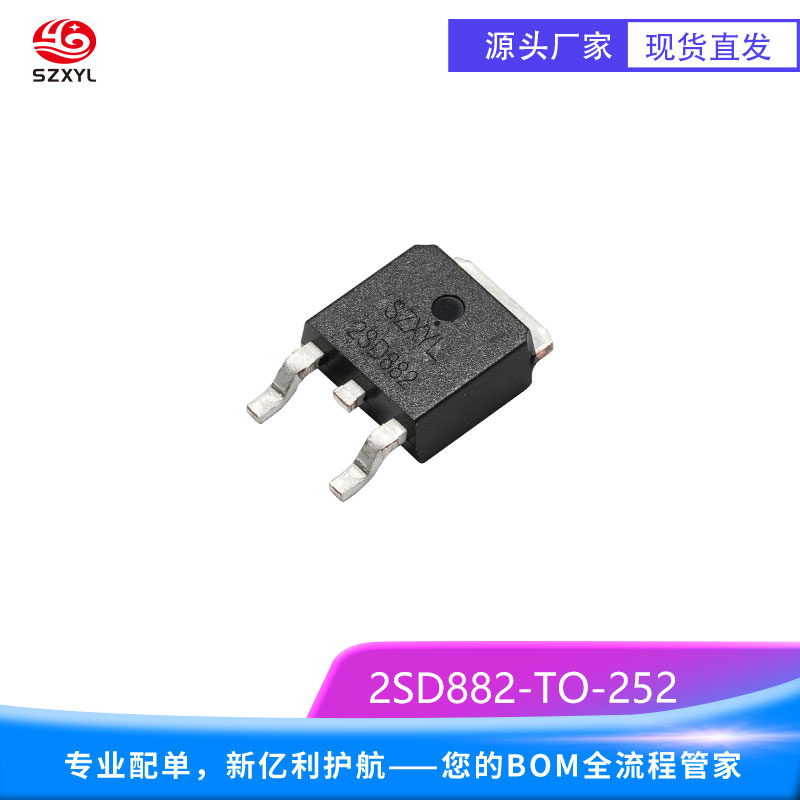

2SD882 是NPN 型硅功率晶体管，采用TO-252（DPAK）表面贴装封装，专为高电流开关、音频放大及中小功率驱动设计。
2SD882 产品特点：
超低饱和压降与高效导通
典型饱和压降仅 0.5V，导通损耗显著降低
高电流容量与快速开关特性
3A 连续集电极电流支持中等负载驱动，开关时间支持 20kHz 以上的 PWM 调制，适合电机控制与开关电源应用。
紧凑封装与散热优化
TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 10W 功率耗散（Tc=25℃），适合空间受限的工业模块。
宽温度范围与工业级可靠性
工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。
宽 hFE 范围与低噪声特性
直流电流增益（hFE）分档特性在音频放大器中可实现低失真信号放大（THD≤0.1%）。
2SD882 技术参数：
极限参数：
集电极 - 发射极电压（VCEO）：30V
集电极电流（Ic）：3A（连续），脉冲电流 7A
功率耗散（Pd）：1.25W（Ta=25℃）/10W
直流电流增益（hFE）：60~400（分档）
动态特性：
饱和压降（Vce (sat)）：0.5V，≤0.8V
特征频率（fT）：90MHz
开关时间（ton/toff）：500ns/2500ns
温度范围：
工作温度：-55℃至 %2B 150℃
存储温度：-55℃至 %2B 150℃
2SD882 应用领域：
音频放大器与功率驱动
在 3W 音频功放中作为输出级晶体管，与 2SB772（PNP）组成互补结构，支持 8Ω 负载下的高保真放大。其低 Vce (sat) 可降低交越失真，THD≤0.1%。基极驱动电阻建议为 1kΩ（Ib=0.15A 时），并并联 10kΩ 下拉电阻防止误触发。
电机驱动与工业控制
在 12V/3A 直流电机驱动电路中，其快速开关特性可实现微秒级启停控制，需外部续流二极管（如 1N4007）抑制反电动势。基极驱动电流仅需 0.3A（Ic=3A 时 hFE=10），配合 PWM 信号可实现jing确调速。
开关电源与功率转换
作为反激式开关电源的开关管，支持 12V 至 48V 输入，输出功率可达 50W 以上。其低 Vce (sat) 可降低导通损耗，提升效率至 85% 以上。基极驱动电阻建议为 1kΩ（Ib=0.15A 时），并并联 10kΩ 下拉电阻防止误触发。
继电器与电磁阀驱动
驱动 24V/3A 继电器时，基极驱动电流仅需 0.3A（Ic=3A 时 hFE=10）。需并联续流二极管（如 1N4007）保护器件免受反电动势损坏，同时通过 RC 吸收电路（如 100Ω/0.1μF）抑制电压尖峰。
