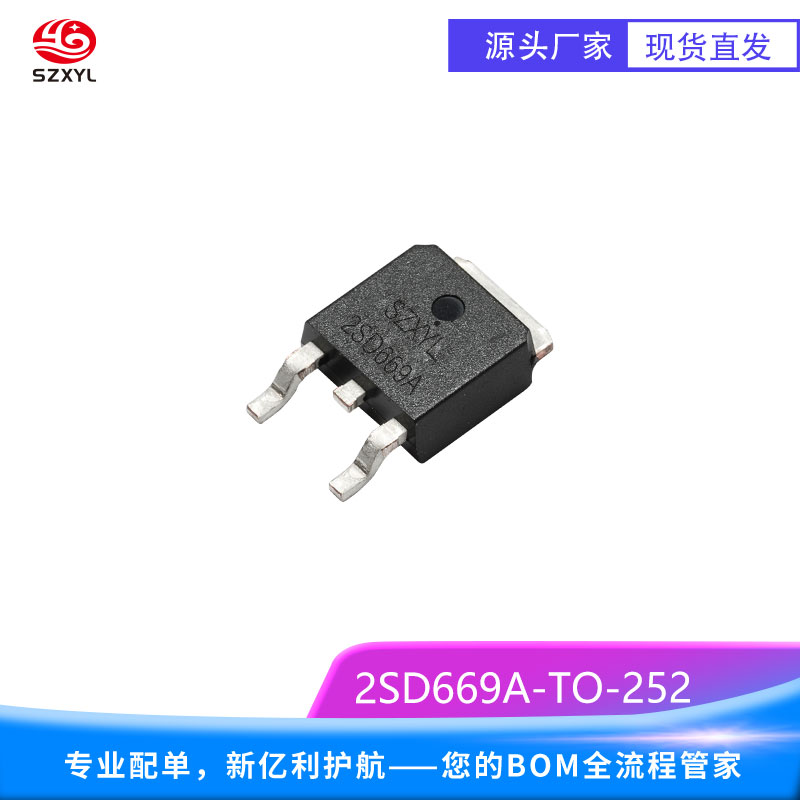

2SD669A 是NPN 型硅功率晶体管，采用TO-252（DPAK）表面贴装封装，专为高压开关、音频放大及中小功率驱动设计。
2SD669A产品特点：
高耐压与高效开关特性
160V 集电极 - 发射极电压（VCEO）支持高压应用
宽 hFE 范围与低失真放大
直流电流增益（hFE）分档特性在音频放大器中可实现低失真信号放大（THD≤0.1%）。
紧凑封装与散热优化
TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 10W 功率耗散（Tc=25℃），适合空间受限的工业模块。
宽温度范围与工业级可靠性
工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。
低饱和压降与高线性度
典型饱和压降（Vce (sat)）0.8V，导通损耗显著降低，例如在继电器驱动电路中，可提升能量转换效率至 85% 以上。基极驱动电流仅需 50mA，兼容微控制器或驱动芯片的直接控制。
2SD669A技术参数：
极限参数：
集电极 - 发射极电压（VCEO）：160V
集电极电流（Ic）：1.5A（连续），脉冲电流 3A
功率耗散（Pd）：1.25W（Ta=25℃）/10W
直流电流增益（hFE）：60~200
动态特性：
饱和压降（Vce (sat)）：0.8V，≤1V
特征频率（fT）：140MHz
开关时间（ton/toff）：500ns/2500ns
温度范围：
工作温度：-55℃至 %2B 150℃
存储温度：-55℃至 %2B 150℃
2SD669A应用领域：
音频功率放大
在单端甲类耳机放大器中，与 2SB649A 配对使用，驱动 32Ω 至 300Ω 耳机，静态电流 50mA，实现高保真音质。
高压开关与电源管理
作为反激式开关电源的开关管，支持 12V 至 48V 输入，输出功率可达 50W 以上。其低 Vce (sat) 可降低导通损耗，提升效率至 85% 以上。
工业控制与电机驱动
在 12V/1.5A 直流电机驱动电路中，其快速开关特性可实现微秒级启停控制，需外部续流二极管抑制反电动势。基极驱动电流仅需 0.15A，配合 PWM 信号可实现jing确调速。
继电器与电磁阀驱动
驱动 24V/1.5A 继电器时，基极驱动电流仅需 0.15A。需并联续流二极管保护器件免受反电动势损坏，同时通过 RC 吸收电路抑制电压尖峰。
