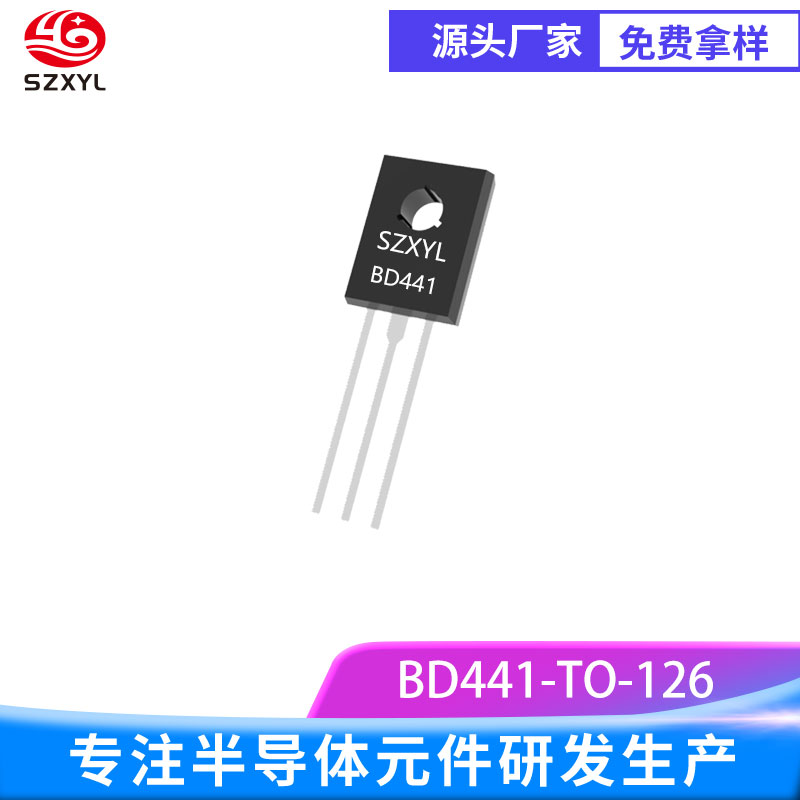

BD441 是一款采用 TO-126 封装的 NPN 型硅功率晶体管，专为中高压、大电流应用设计。其he心参数包括80V 集电极 - 发射极电压（VCEO）、4A 连续集电极电流（Ic）以及36W 功率耗散能力。器件采用外延基极结构，具备低饱和压降和高可靠性，适用于工业电机驱动、电源管理及音频放大等场景。
BD441关键技术特性
高电压与大电流处理能力
80V 的 VCEO 支持中高压应用，4A 连续集电极电流可驱动感性负载。典型饱和压降为0.8V，显著降低导通损耗，适合长时间高负载运行。
低功耗与宽温度范围
采用 TO-126 封装，金属引脚设计配合铝制散热片，可实现 36W 功率耗散（Tc=25℃。工作温度范围为 - 65℃至 %2B 150℃，满足恶劣环境下的稳定性需求。
灵活的增益特性
直流电流增益（hFE）范围为15~140，具体表现为：
@VCE=5V, Ic=10mA 时 hFE≥20
@VCE=1V, Ic=0.5A 时 hFE≥40
@VCE=1V, Ic=2A 时 hFE≥15
适用于不同驱动需求。例如，驱动 12V/4A 直流电机时，基极驱动电流仅需 40mA，简化驱动电路设计。
BD441典型应用领域
工业电机驱动与控制
作为 H 桥电路的高侧驱动管，与 PNP 型晶体管配合驱动 12V/4A 直流电机。基极驱动电阻建议为 1kΩ，并并联 10kΩ 下拉电阻防止误触发。需外部续流二极管保护器件免受反电动势损坏。
电源管理与线性稳压
在 24V 工业电源中作为调整管，输出电流 4A，纹波抑制比可达 70dB 以上。基极驱动电路需串联 1kΩ 电阻，并并联 100μF 电解电容稳定偏置电压，确保深度饱和。
音频功率放大
用于音频功率放大器的推挽输出级，与 BD442 组成互补对管，驱动 8Ω 扬声器负载。基极需接 100Ω 电阻限流，并并联 100pF 高频旁路电容抑制振荡，确保信号保真度。
直流 - 直流转换器
在降压型 DC-DC 转换器中作为功率开关，配合 PWM 控制实现高效能量转换。基极驱动信号通过控制器调节，确保输出电压稳定在设定值附近。
BD441技术参数
极限参数：
集电极 - 发射极电压（VCEO）：80V
集电极电流（Ic）：4A（连续），脉冲电流 7A
功率耗散（Pd）：36W/1.5W（Ta=25℃）
直流电流增益（hFE）：15~140
动态特性：
饱和压降（Vce (sat)）：0.8V
特征频率（fT）：3MHz
开关时间（ton/toff）：约 0.5μs/2μs
温度范围：
工作温度：-65℃至 %2B 150℃
存储温度：-65℃至 %2B 150℃
BD441设计注意事项
基极驱动优化
为确保深度饱和，建议基极电流至少为集电极电流的 1/100。若驱动信号为高电平有效，需在基极与发射极间并联上拉电阻（10kΩ）以确保可靠导通。
散热设计
Vce (sat)=0.8V（@2A）时导通损耗为 1.6W，需通过散热片降低结温。
感性负载保护
在驱动电机、继电器等感性负载时，需并联续流二极管或 RC 吸收电路，防止反电动势损坏器件。
ESD 防护
操作时需佩戴防静电手环，避免 ESD 损坏器件。
总结
BD441 TO-126 凭借其 80V 中高压处理、4A 大电流能力和低饱和压降（0.8V）特性，成为工业电源、音频放大及电池管理系统的理想选择。
