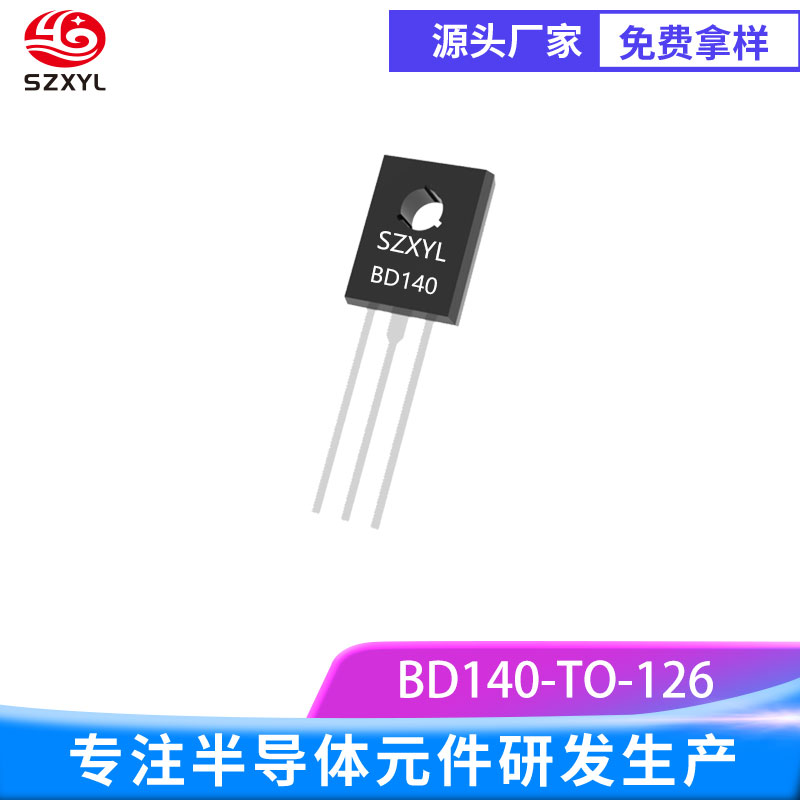

BD140 是一款采用 TO-126 封装的 PNP 型硅功率晶体管，专为中高压、中等电流应用设计。其he心参数包括80V 集电极 - 发射极电压（VCEO）、1.5A 连续集电极电流（Ic）以及12.5W 功率耗散能力
BD140 关键技术特性
中高压与中等电流处理能力
80V 的 VCEO 支持中高压应用，1.5A 连续集电极电流可驱动感性负载。
高效散热与宽温稳定性
采用 TO-126 封装，金属引脚设计配合 20mm?20mm?1mm 铝制散热片，可实现 12.5W 功率耗散。工作温度范围为 - 65℃至 %2B 150℃，满足工业环境下的极端温度需求。当 Ta=75℃时，降额系数为 0.125W/℃，zui大允许电流降至 0.75A。
灵活的增益特性
直流电流增益（hFE）范围为25~250，具体表现为：
@VCE=2V, Ic=5mA 时 hFE≥40
@VCE=2V, Ic=150mA 时 hFE≥25
适用于不同驱动需求。
BD140 典型应用领域
音频功率放大
与 BD139（NPN）组成互补对管，用于音频功率放大器的推挽输出级，驱动 8Ω 扬声器负载。基极需接 100Ω 电阻限流，并并联 100pF 高频旁路电容抑制振荡，确保信号保真度。
工业电机驱动与控制
作为 H 桥电路的低侧驱动管，与 NPN 型晶体管配合驱动 48V/1.5A 直流电机。基极驱动电阻建议为 1kΩ，并串联 10kΩ 下拉电阻确保可靠关断。
电源管理与线性稳压
在 48V 工业电源中作为调整管，输出电流 1.5A，纹波抑制比可达 65dB 以上。基极驱动电路需串联 1kΩ 电阻，并并联 100μF 电解电容稳定偏置电压，确保深度饱和
直流 - 直流转换器
在降压型 DC-DC 转换器中作为功率开关，配合 PWM 控制实现高效能量转换。基极驱动信号通过控制器调节，确保输出电压稳定在设定值附近，适用于低功耗设备的电源管理。
BD140 技术参数
极限参数：
集电极 - 发射极电压（VCEO）：80V
集电极电流（Ic）：1.5A（连续），脉冲电流 4.5A
功率耗散（Pd）：12.5W/1.25W
直流电流增益（hFE）：25~250
动态特性：
饱和压降（Vce (sat)）：-0.5V，zui大值 - 0.8V
特征频率（fT）：190MHz
开关时间（ton/toff）：约 0.5μs/2μs
温度范围：
工作温度：-65℃至 %2B 150℃
存储温度：-65℃至 %2B 150℃
设计注意事项
基极驱动优化
为确保深度饱和，建议基极电流至少为集电极电流的 1/100。若驱动信号为低电平有效，需在基极与发射极间并联下拉电阻以确保可靠关断。
散热设计
Vce (sat)=0.5V（@0.5A）时导通损耗为 0.25W，需通过散热片降低结温。
感性负载保护
在驱动电机、继电器等感性负载时，需并联续流二极管或 RC 吸收电路，防止反电动势损坏器件。
ESD 防护
操作时需佩戴防静电手环，避免 ESD 损坏器件。
总结
BD140 TO-126 凭借其 80V 中高压处理、1.5A 中等电流能力和低饱和压降特性，成为音频放大、工业电机驱动及电源管理的理想选择
