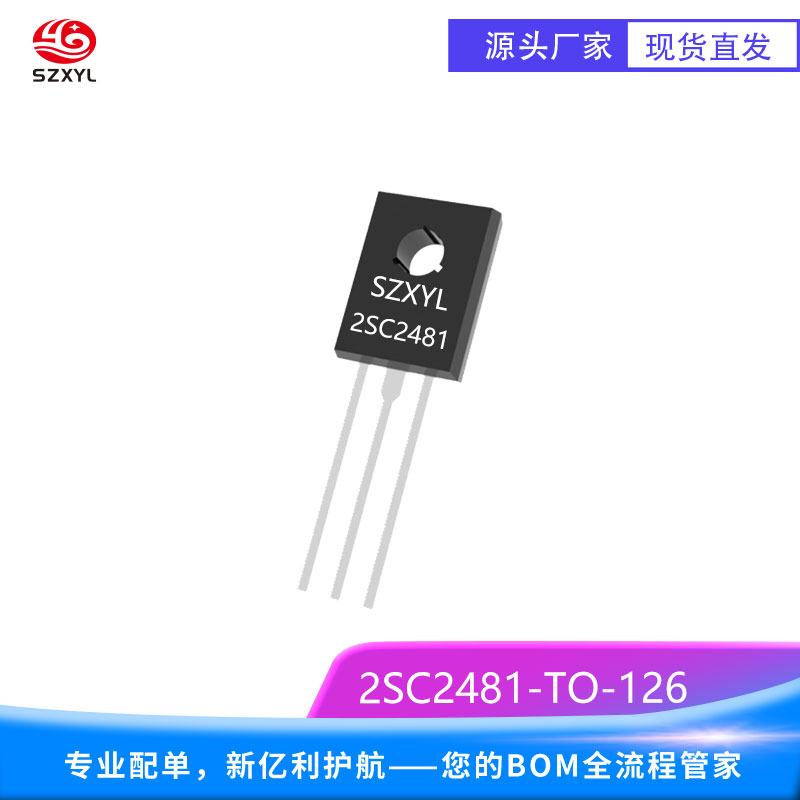

2SC2481 TO-126 是一款专为率放大与高压驱动设计的 NPN 型硅功率晶体管，采用经典 TO-126 塑料封装，具备高耐压、大电流承载能力及宽温域稳定性。
2SC2481 he心特性
高压大电流设计
集电极 - 发射极击穿电压（VCEO）达150V（典型值），可承受1.5A 连续集电极电流（IC）和3A 脉冲电流（ICP），功率耗散能力20W（壳温 25℃，带散热片），自然冷却时为1.2W。
宽温域与高可靠性
结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性。该型号符合 RoHS ren证，采用无铅封装，适用于环保敏感型应用。其安全工作区（SOA）特性支持150V 电压下 1.5A 脉冲电流持续 1 秒，适用于工业控制等严苛环境。
高增益与低噪声特性
直流电流增益（hFE）范围60~320，基极驱动电流需求极低。
技术参数表
参数 数值 / 范围 单位
集电极 - 发射极电压 150 V
集电极电流（连续） 1.5 A
集电极电流（脉冲） 3 A
功率耗散（25?C） 1.2（自然冷却） W
功率耗散（带散热片） 20%2B W
直流电流增益（hFE） 60~320（@10mA） -
集电极饱和压降 ≤1.2（@1A） V
截止频率（fT） 100（@5V, 100mA） MHz
结到管壳热阻 25
?C/W
结到环境热阻 82 ?C/W
工作温度范围 -55 至 %2B 150 ?C
封装类型 TO-126 -
2SC2481 封装与引脚
标准封装：TO-126 塑料封装，引脚排列为发射极（E）、基极（B）、集电极（C），兼容通孔安装设计。
尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
热阻特性：结到管壳热阻（RθJC）约25?C/W，结到环境热阻（RθJA）82?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥50mm?）使用。
2SC2481 典型应用
音频功率放大与驱动
与互补配对管 2SD669（PNP）配合构建推挽放大电路，驱动 8Ω 扬声器实现低失真输出。例如，在汽车音响系统中，支持12-16V 电源电压，输出功率可达20W 以上，总谐波失真（THD）低于0.1%。建议在输出端并联 RC 吸收电路以抑制高频振荡。
工业高压开关与电源管理
在工业 PLC 控制模块中，兼容24V 系统，实现150V 母线电压下的精密信号放大；作为线性稳压器的调整管，可将输出电压稳定在150V，输出电流达1.5A，纹波电压低于100mV。其高耐压特性可有效抑制电源波动对后端电路的影响。
电机驱动与控制
在步进电机驱动电路中，支持42 步进电机的12-24V 电源电压，提供1.5A 峰值电流，配合 H 桥电路实现精准定位控制。建议在电机两端并联续流二极管以保护晶体管免受反电动势损坏。
高压测试设备与医疗仪器
在高精度测试设备中，可提供稳定的偏置电压，支持150V 母线电压，配合运算放大器实现微电流放大。建议在信号输入端并联 LC 滤波电路以抑制电源噪声。
电解槽效应电压检测
在铝电解智能控制系统中，2SC2481 作为电压比较器的驱动管，可快速响应电解槽电压变化，实现8V 以上效应电压的jing确检测，确保报警信号及时输出，避免设备故障。
