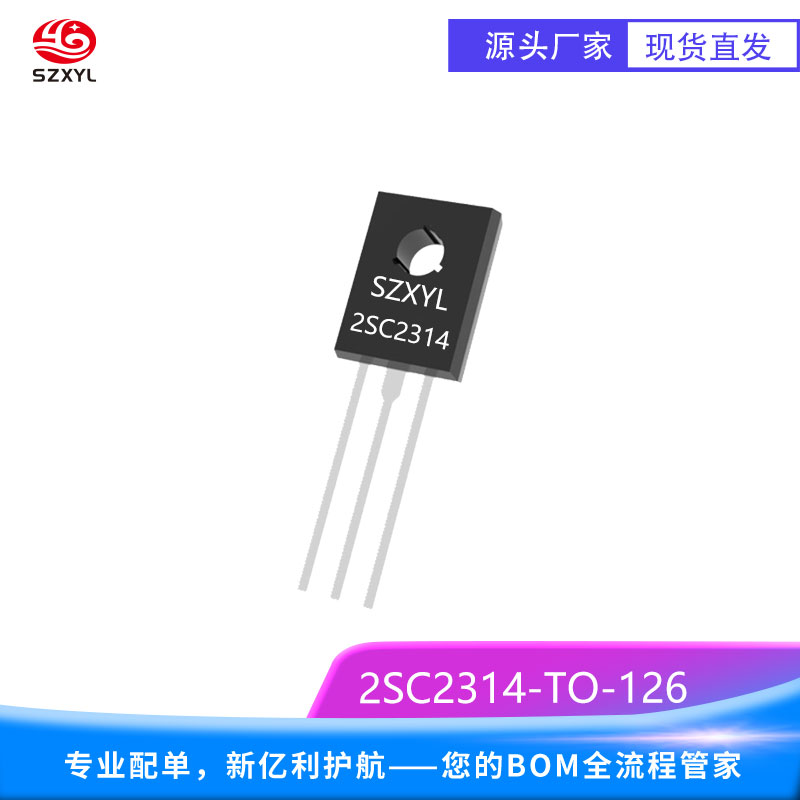

2SC2314 TO-126 是一款专为高频功率放大与驱动设计的 NPN 型硅功率晶体管，采用经典 TO-126 塑料封装，具备高频率响应、宽温域稳定性及低饱和压降特性。
2SC2314he心特性
高压高频设计
集电极 - 发射极击穿电压（VCEO）达45V（典型值），可承受1A 连续集电极电流（IC）和1.5A 脉冲电流（ICP），功率耗散能力5W（壳温 25℃，带散热片），自然冷却时为1.5W。
宽温域与高可靠性
结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性。该型号部分品牌符合 RoHS ren证（如 SANYO、FSC），采用无铅封装，适用于环保敏感型应用。其安全工作区（SOA）特性支持45V 电压下 1A 脉冲电流持续 1 秒，适用于工业控制等严苛环境。
高增益与低噪声特性
直流电流增益（hFE）范围60~320，基极驱动电流需求极低。
技术参数表
参数 数值 / 范围 单位
集电极 - 发射极电压 45 V
集电极电流（连续） 1 A
集电极电流（脉冲） 1.5 A
功率耗散（25?C） 1.5 W
功率耗散（带散热片） 5%2B W
直流电流增益（hFE） 60~320 -
集电极饱和压降 ≤0.6 V
截止频率（fT） 27 MHz
结到管壳热阻 25 ?C/W
结到环境热阻 82 ?C/W
工作温度范围 -55 至 %2B 150 ?C
封装类型 TO-126 -
2SC2314封装与引脚
标准封装：TO-126 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
热阻特性：结到管壳热阻（RθJC）约25?C/W，结到环境热阻（RθJA）82?C/W，建议在连续高负载时配合铝制散热片使用。
2SC2314典型应用
高频功率放大与驱动
作为27MHz CB 收发器驱动管，支持12-16V 电源电压，输出功率可达1.5W 以上，总谐波失真低于0.1%。建议在输出端并联 RC 吸收电路以抑制高频振荡。
音频功率放大与驱动
与互补配对管 2SA733配合构建推挽放大电路，驱动 8Ω 扬声器实现低失真输出。例如，在汽车音响系统中，支持12-16V 电源电压，输出功率可达20W 以上，总谐波失真低于0.1%。
工业高压开关与电源管理
在工业 PLC 控制模块中，兼容24V 系统，实现45V 母线电压下的精密信号放大；作为线性稳压器的调整管，可将输出电压稳定在45V，输出电流达1A，纹波电压低于100mV。
电机驱动与控制
在步进电机驱动电路中，支持42 步进电机的12-24V 电源电压，提供1A 峰值电流，配合 H 桥电路实现精准定位控制。建议在电机两端并联续流二极管以保护晶体管免受反电动势损坏。
