2SC1846he心特性

1. 高频低饱和设计
   集电极 - 发射极击穿电压（VCEO）达 35V（典型值），可承受1A 连续集电极电流（IC）和1.5A 脉冲电流（ICP） ，功率耗散能力1.2W（壳温 25℃，自然冷却），带散热片时可提升至 5W 以上。其发射极 - 基极电压（VEBO）5V，兼容常规驱动电路设计，集电极 - 发射极饱和电压（VCE (sat)）典型值0.5V（@500mA, 50mA），显著低于同类器件，适合对导通损耗敏感的线性放大场景。其 **200MHz 截止频率（fT）** 支持高频信号放大，如 27MHz CB 收发器驱动级。
2. 宽温域与高可靠性
   结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性。该型号 部分品牌（如 Panasonic）符合 RoHS ren证，采用无铅封装，适用于环保敏感型应用。其安全工作区（SOA）特性支持 35V 电压下 1A 脉冲电流持续 1 秒，适用于工业控制等严苛环境。
3. 高增益与低噪声特性


   直流电流增益（hFE）范围60~340（@500mA, 10V），基极驱动电流需求极低。例如，在 500mA 集电极电流下，基极电流仅需5mA（按 hFE=100 计算），可直接由微控制器 GPIO 引脚驱动。其低噪声系数（NF≤8dB）适合精密仪器中的信号放大，尤其在音频放大电路中可实现100μV 级信号 的低失真处理。

4. 技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	35	V
   集电极电流（连续）	1	A
   集电极电流（脉冲）	1.5	A
   功率耗散（25?C）	1.2	W
   功率耗散（带散热片）	5%2B	W
   直流电流增益（hFE）	60~340	-
   集电极饱和压降	≤0.5	V
   截止频率（fT）	200	MHz
   结到管壳热阻	25	?C/W
   结到环境热阻	82	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126	-

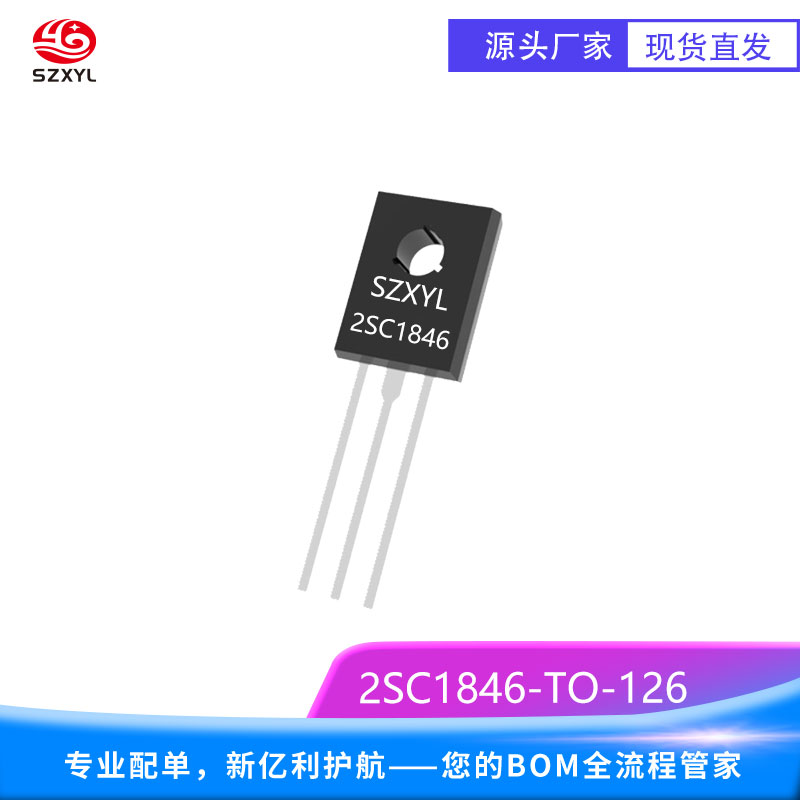

   2SC1846封装与引脚

• 标准封装：TO-126B-A1 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约25?C/W，结到环境热阻（RθJA） 82?C/W，建议在连续高负载时配合铝制散热片使用。

2SC1846典型应用

1. 高频功率放大与驱动
   作为27MHz CB 收发器驱动管，支持 12-16V 电源电压，输出功率可达 1.5W 以上，总谐波失真（THD）低于 0.1%。建议在输出端并联 RC 吸收电路以抑制高频振荡。
2. 音频功率放大与驱动
   与互补配对管 2SA0885配合构建推挽放大电路，驱动 8Ω 扬声器实现低失真输出。
3. 工业高压开关与电源管理
   在工业 PLC 控制模块中，兼容 24V 系统，实现35V 母线电压下的精密信号放大；作为线性稳压器的调整管，可将输出电压稳定在 35V，输出电流达1A，纹波电压低于 100mV。
4. 电机驱动与控制


   在步进电机驱动电路中，支持42 步进电机的 12-24V 电源电压，提供 1A 峰值电流，配合 H 桥电路实现精准定位控制。建议在电机两端并联续流二极管以保护晶体管免受反电动势损坏。
