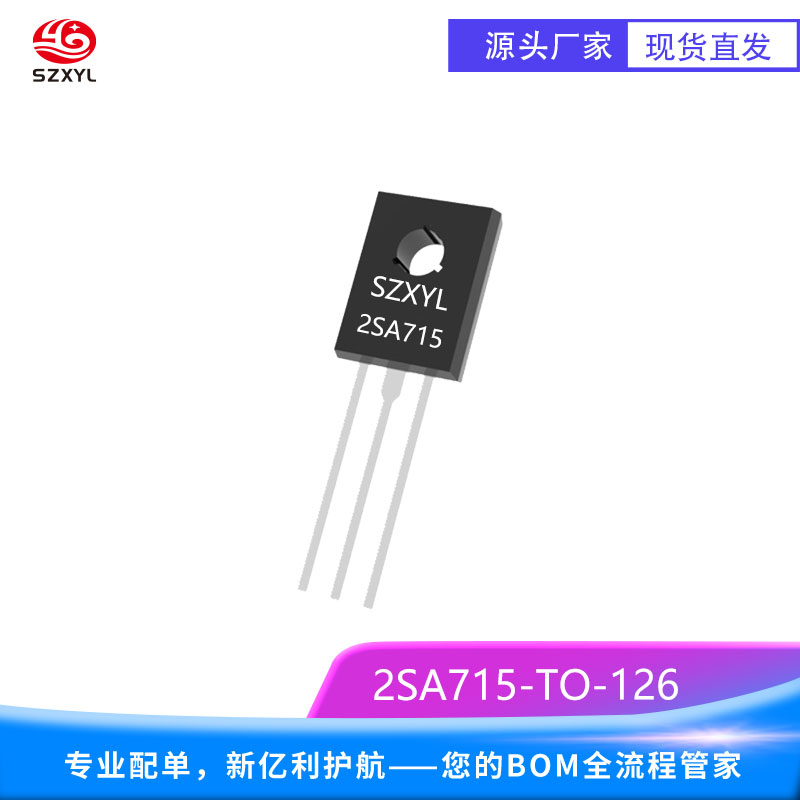

2SA715 TO-126 是一款专为中压高电流放大与开关应用设计的 PNP 型硅功率晶体管，采用 TO-126 塑料封装，具备宽电压范围、低饱和压降及高可靠性。
2SA715he心特性
中压与高电流设计
集电极 - 发射极击穿电压（VCEO）-35V，可承受 **-2.5A 连续集电极电流（IC）和-3A 脉冲电流（ICP），功率耗散能力0.75W（壳温 25℃，自然冷却），带散热片时可达10W 以上 **。
宽温域与高可靠性
结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性
高增益与低噪声特性
直流电流增益（hFE）范围60~320（@VCE=-5V, IC=-500mA），分档为 Q 级（60-120）、R 级（100-200）、S 级（160-320），基极驱动电流需求极低。
技术参数表
参数 数值 / 范围 单位
集电极 - 发射极电压 -35 V
集电极电流（连续） -2.5 A
集电极电流（脉冲） -3.0 A
功率耗散（25?C） 0.75（自然冷却） W
功率耗散（带散热片） 10%2B W
直流电流增益（hFE） 60~320（@500mA） -
集电极饱和压降 ≤-1.0（@2A） V
截止频率（fT） 160（@5V, 1A） MHz
结到管壳热阻
10（估算值） ?C/W
结到环境热阻 83 ?C/W
工作温度范围 -55 至 %2B 150 ?C
封装类型 TO-126 -
2SA715封装与引脚
标准封装：TO-126 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
热阻特性：结到管壳热阻（RθJC）约10?C/W，结到环境热阻（RθJA）83?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥50mm?）使用。
2SA715典型应用
音频功率放大与驱动
与互补配对管 2SC1162（NPN）配合构建推挽放大电路，驱动 4Ω 扬声器实现低失真输出。
工业高压开关与电源管理
在工业 PLC 控制模块中，兼容 **-24~-36V 系统 **，实现 **-35V 母线电压下的精密信号放大；作为线性稳压器的调整管，可将输出电压稳定在-35V**，输出电流达2.5A，纹波电压低于100mV。其高电压承载能力尤其适合高压直流电源的调整级。
电机驱动与控制
在步进电机驱动电路中，支持57 步进电机的 **-24~-48V 电源电压 **，提供 **-3A 峰值电流 **，配合 H 桥电路实现精准定位控制。建议在电机两端并联续流二极管（如 1N4007）以保护晶体管免受反电动势损坏。
高频功率放大与驱动
作为27MHz CB 收发器驱动管，支持 **-12~-16V 电源电压 **，输出功率可达2W 以上，总谐波失真（THD）低于0.1%。其 160MHz 截止频率可满足中高频信号处理需求，如业余无线电设备的末级放大
