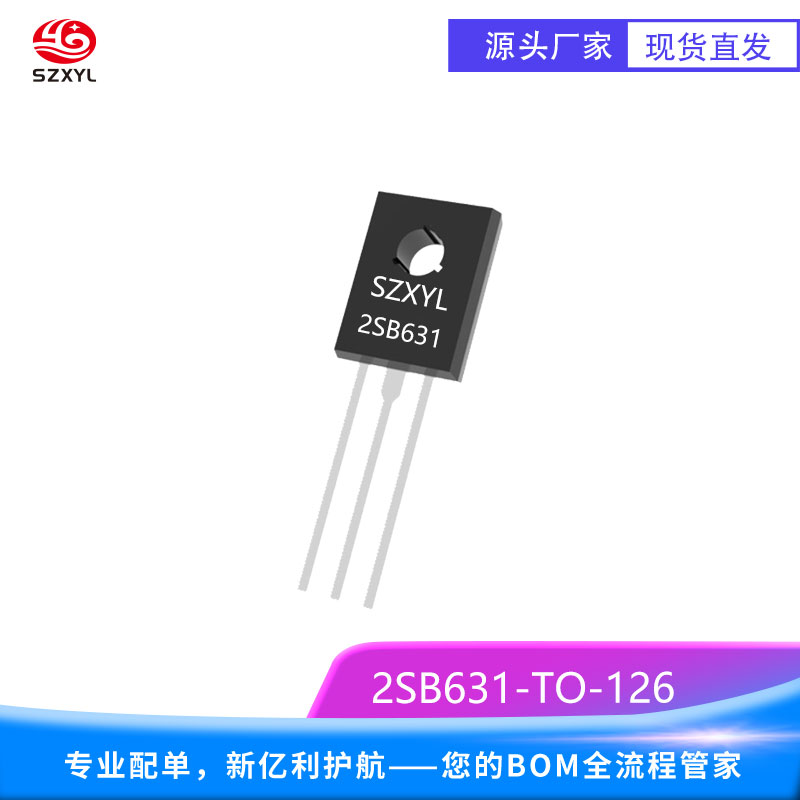

2SB631 TO-126 是一款专为中压驱动与线性放大设计的 PNP 型硅功率晶体管，采用 TO-126 塑料封装，具备高电压耐受能力、低饱和压降及宽温域稳定性。
2SB631 he心特性
中高压与高电流设计
集电极 - 发射极击穿电压（VCEO）达 **-100V**，可承受 **-1.0A 连续集电极电流（IC）和-3.0A 脉冲电流（ICP），功率耗散能力8.0W，带散热片时可达20W 以上 **。
宽温域与高可靠性
结温范围为 **-55 C 至 %2B 150 C**，通过外延工艺优化高温稳定性。
高增益与低噪声特性
直流电流增益（hFE）范围60~320，分档为 D 级（60-120）、E 级（100-200）、F 级（160-320），基极驱动电流需求极低。
技术参数表
参数 数值 / 范围 单位
集电极 - 发射极电压 -100（典型值） V
集电极电流（连续） -1.0 A
集电极电流（脉冲） -3.0 A
功率耗散（25 C） 8.0（自然冷却） W
功率耗散（带散热片） 20%2B W
直流电流增益（hFE） 60~320（@150mA） -
集电极饱和压降 ≤-0.4（@500mA） V
截止频率（fT） 110（@5V, 150mA） MHz
结到管壳热阻 10（估算值） C/W
结到环境热阻 139 C/W
工作温度范围 -55 至 %2B 150 C
封装类型 TO-126 -
2SB631 封装与引脚
标准封装：TO-126 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
尺寸参数：长 11.2mm 宽 7.8mm 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
热阻特性：结到管壳热阻（RθJC）约10 C/W（估算值），结到环境热阻（RθJA）139 C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥50mm?）使用。
2SB631 典型应用
音频功率放大与驱动
与互补配对管 2SD600（NPN）配合构建推挽放大电路，驱动 8Ω 扬声器实现低失真输出。
工业高压开关与电源管理
在工业 PLC 控制模块中，兼容 **-48V 系统 **，实现 **-100V 母线电压下的精密信号放大；作为线性稳压器的调整管，可将输出电压稳定在-100V**，输出电流达1.0A，纹波电压低于100mV。其高电压承载能力尤其适合高压直流电源的调整级。
电机驱动与控制
在步进电机驱动电路中，支持57 步进电机的 **-24~-48V 电源电压 **，提供 **-3.0A 峰值电流 **，配合 H 桥电路实现精准定位控制。建议在电机两端并联续流二极管（如 1N4007）以保护晶体管免受反电动势损坏。
高频功率放大与驱动
作为27MHz CB 收发器驱动管，支持 **-12~-16V 电源电压 **，输出功率可达1.5W 以上，总谐波失真（THD）低于0.1%。其 110MHz 截止频率可满足中高频信号处理需求，如业余无线电设备的末级放大。
