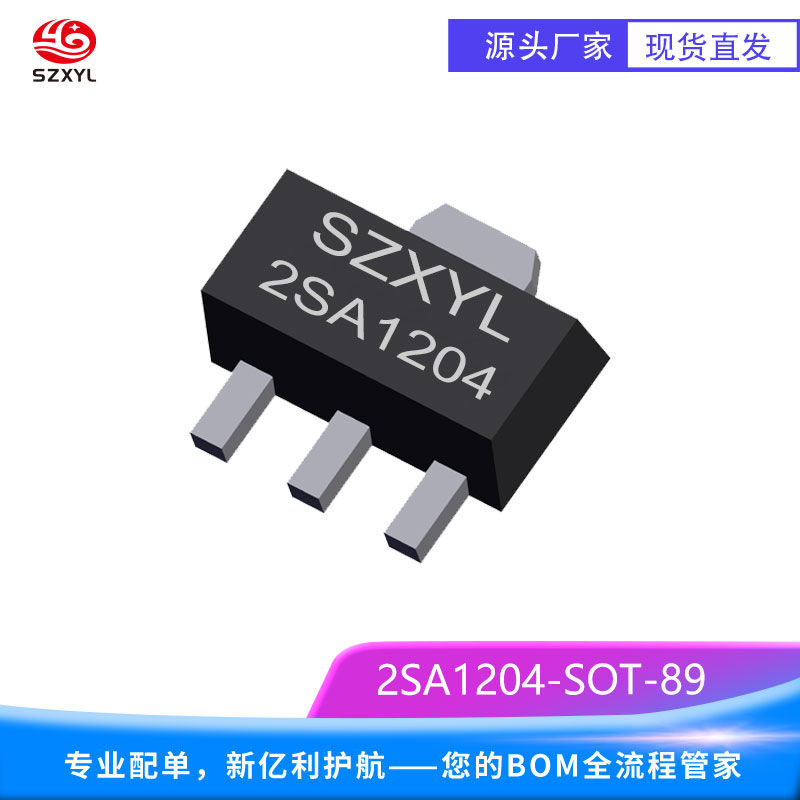

2SA1204：省钱不降质，高效能转换新选择！

品牌：SZXYL

型号：2SA1204

封装：SOT-89

电流：800mA

电压：30V

全国热线

0755-82762266

基本特性
2SA1204是一款PNP型硅外延平面晶体管，广泛应用于音频放大器和功率放大器的输出级。它采用小型扁平封装形式，具有高直流电流增益和低饱和电压的特点
基本参数
集电极-发射极电压（VCEO）：-30V
集电极电流（IC）：-800mA
直流电流增益（hFE）：范围100-320
转换频率（fT）：120MHz
集电极-发射极饱和电压（VCE(sat)）：在IC=-500mA时，-700mV
耗散功率（PC）：1W（安装在陶瓷基板上）
应用场景
适用于多种应用场景，包括：
音频放大器：作为1瓦特放大器的输出级
功率放大器：用于功率放大器的输出级
传感器接口电路：作为信号调理和放大元件
工作原理
PNP型三极管，其工作原理基于电流放大。当基极电流流入时，会在集电极和发射极之间产生一个较大的电流，从而实现信号的放大。其高增益和低饱和电压使其在音频放大应用中表现出色
注意事项
在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
使用时需注意工作电压不要超过其额定值，以免损坏管子
虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施
功率特性：耗散功率为 500mW，一般将耗散功率小于 1W 的三极管归为小功率三极管，所以 2SA1204 属于小功率三极管
频率特性：特征频率为 120MHz，通常认为特征频率大于 30MHz 的晶体管为高频晶体管，因此 2SA1204 属于高频三极管。
结尾总结
凭借其高直流电流增益、低饱和电压和小型封装，在音频放大器和功率放大器应用中表现出色。它适用于音频放大器、功率放大器和传感器接口电路等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。总之，2SA1204是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
