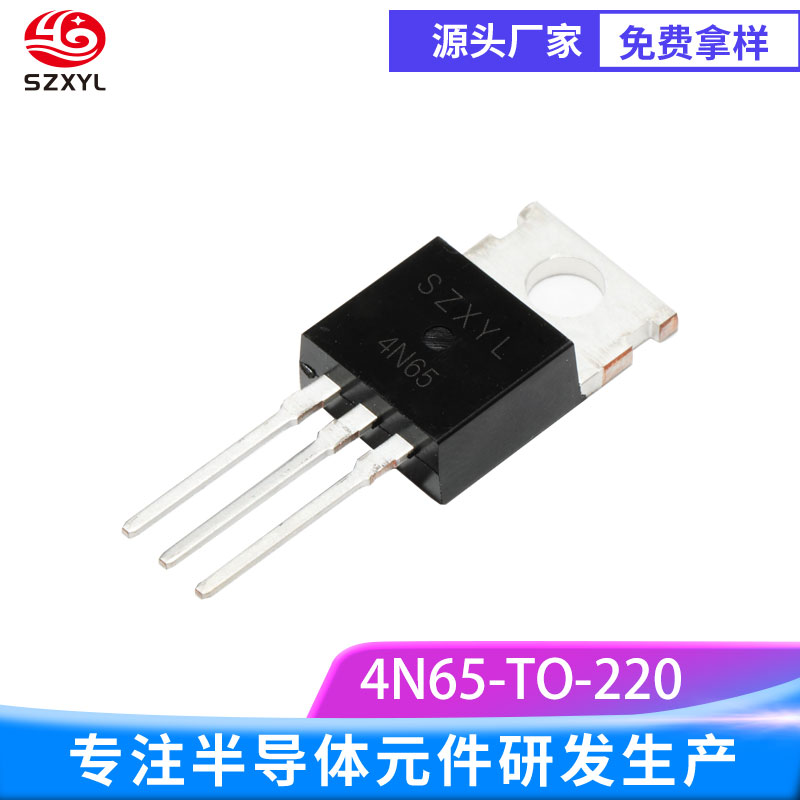

4N65 TO-220
一、4N65 TO-220的he心功能与技术优势
高压与大电流处理能力
漏源电压（Vdss）：650V，适用于高压开关电源、逆变器及工业控制电路，可耐受电网波动与感性负载瞬态冲击。
连续漏极电流（Id）：4A（25℃时），脉冲电流可达 16A，满足短时峰值负载需求。
导通电阻（Rds (on)）：
典型值 2.1Ω~2.5Ω（Vgs=10V 时）。
温度特性：Rds (on) 随结温升高而增大（如 125℃时增加约 50%），设计时需预留 20% 裕量。
高频低损耗设计
栅极电荷（Qg）：典型值14nC~75nC，支持 20kHz 以上高频 PWM 应用，显著降低驱动损耗。
反向传输电容（Crss）：8pF（典型值），减少米勒效应干扰，提升开关速度（上升 / 下降时间 < 50ns）。
dv/dt 耐受能力：≥4.5V/ns，抑制电压尖峰，增强电路稳定性。
全功能保护机制
雪崩能量（Eas）：典型值180mJ~276mJ，耐受感性负载的瞬态电压冲击。
过热保护：结温（Tj）≥150℃时自动限制功耗，温度降低后恢复，避免热失控。
反向电流保护：内置体二极管，支持续流功能。
二、4N65 TO-220的关键技术参数表
属性项 参数描述
封装形式 TO-220 直插式，带金属散热片，支持高效散热
栅源电压（Vgs） ?30V，兼容逻辑电平驱动（5V/3.3V 系统需外部上拉电阻）
阈值电压（Vgs (th)） 2-4V（典型值 3.5V），确保可靠导通与关断
输入电容（Ciss） 485-615pF（典型值），影响驱动电路设计（需匹配栅极电阻与驱动芯片）
输出电容（Coss） 57-66pF（典型值），降低输出端高频噪声
工作温度范围 -55℃~%2B150℃（工业级标准），存储温度 - 65℃~%2B150℃
ESD 防护能力 ?2kV（接触放电），符合行业标准
焊接温度 300℃（10 秒内），兼容波峰焊与回流焊工艺
三、4N65 TO-220的封装与应用场景
封装特性
物理设计：TO-220 封装为直插式，金属散热片直接连接漏极（D），支持大电流场景下的高效散热。
引脚布局：标准三端设计（G 栅极、D 漏极、S 源极），兼容传统功率器件的 PCB 布局，便于替代升级。
散热优化：
功耗计算示例：Vds=400V，Id=4A，Rds (on)=2.2Ω 时，导通损耗为 4??2.2=35.2W，需通过散热片将结温控制在≤150℃。
PCB 建议：采用 70μm 铜箔厚度，漏极走线宽度≥3mm，源极大面积铺铜降低阻抗。
4N65 TO-220的典型应用领域
开关电源与逆变器：
AC-DC 转换：作为 PFC 电路或半桥拓扑的开关管，支持 650V 母线电压。
DC-DC 升压 / 降压：如将 12V 输入转换为 48V 输出，适用于通信基站、储能设备。
电机驱动与工业控制：
高压电机控制：驱动步进电机或无刷直流电机，利用内置体二极管实现续流。
工业自动化：PLC 电源模块、伺服驱动器的高压侧开关，耐受电压瞬变与电磁干扰。
汽车电子：
车载逆变器：将 12V/24V 电池转换为 220V 交流电，为车载电器供电。
高压辅助系统：如电动车 OBC（车载充电机）、DC-DC 转换器，需通过 AEC-Q101 ren证。
高压测试与脉冲电路：
高压发生器：产生数千伏脉冲信号，用于绝缘测试或医疗设备。
激光驱动：作为 Q 开关的高压开关元件，支持 ns 级快速响应。
