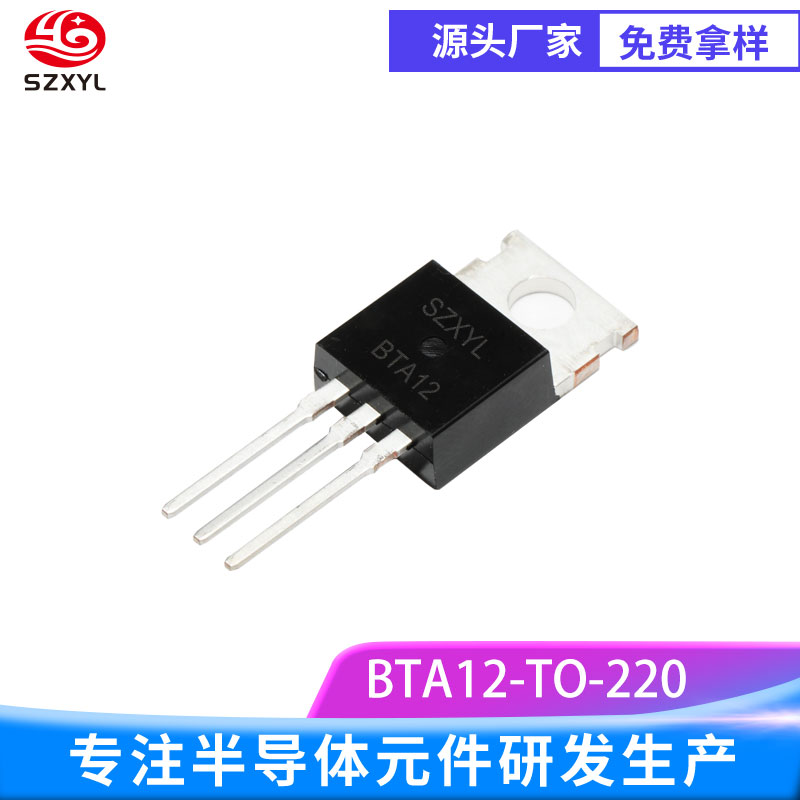

BTA12TO-220的he心参数
通态电流（IT RMS）：12A
断态重复峰值电压（VDRM/VRRM）：
标准型号：600V
高压版本：800V或 1000V
门极触发电流（IGT）：
典型值：15-50mA
高灵敏度版本：≤15mA
门极触发电压（VGT）：≤1.5V
保持电流（IH）：35-40mA
通态压降（VTM）：≤1.5V
浪涌电流（ITSM）：
标准值：120A
工作温度范围：-40?C 至 %2B 125?C
封装类型：TO-220AB
BTA12TO-220的功能与特性
双向全波控制与高效功率调节
BTA12 为三端双向可控硅，支持交流电源的双向导通与相位控制，无需额外极性转换电路，适用于全波整流、功率调节及开关控制.
12A 电流与宽电压兼容性
12A 通态电流：BTA12TO-220可直接驱动 1.5kW 以下负载，无需并联器件。
600V/800V/1000V 耐压：覆盖 220V/380V 工业电网及新能源设备电压需求，高压版本可替代低耐压型号以提升系统可靠性。
触发灵活性与驱动优化
触发电压≤1.5V：兼容低压逻辑信号，支持过零触发或相位角触发，实现精准功率调节
高效散热与紧凑封装
TO-220AB 封装优势：
金属散热片与 PCB 铜箔或铝制散热器紧密接触，在 25?C 环境下可满足 12A 负载需求。
持续高负载（＞8A）或环境温度＞50?C 时，建议使用铝制散热器或增加 PCB 铜箔厚度（≥2oz），降低热阻。
短时脉冲负载可依赖封装自身散热能力，但需确保浪涌电流不超过 ITSM（120A）。
宽温域与抗干扰性能
-40?C 至 %2B 125?C 工作范围：适应工业自动化、汽车引擎舱及户外设备等极端环境。
高 dv/dt 耐受：典型值≥100V/μs
BTA12TO-220的典型应用场景
工业与家电控制
电机调速系统：三相或单相交流电机的无级变速控制，通过相位角调节实现软启动与节能运行
加热设备功率调节：电炉、热水器、暖风机的温度控制，结合温控器实现 PID 闭环调节
大功率照明调光：LED 射灯阵列、舞台灯光的亮度调节，支持 DMX512 协议或模拟信号控制
电力电子与能源管理
AC-DC 全波整流：构建高功率开关电源的前级整流电路，提升转换效率并减少谐波干扰。
固态继电器（SSR）he心元件：替代电磁继电器，实现无触点控制与长寿命运行
过流 / 过压保护：与熔断器、TVS 二极管或 MOV配合，实现电路短路或浪涌保护
汽车与新能源领域
车载电源管理：调节点烟器、逆变器或 DC-DC 转换器的输出功率，适应不同负载需求
新能源设备接口控制：太阳能逆变器、储能系统的双向能量流动控制
商业与建筑自动化
HVAC 系统控制：空调压缩机、通风设备的启停与功率调节，实现节能运行
应急电源切换：在 UPS 或备用电源系统中，作为静态开关元件快速切换主备电源
