一、产品概述
整流桥 BR5010 是一款专为大功率交流电转直流电场景研发的半导体核心器件，凭借 50A 的额定正向平均电流与 1000V 的反向重复峰值电压，可稳定承载大功率负载，高效完成电能转换。其采用高散热封装与优化内部结构，兼具优异的抗浪涌能力、宽温域适配性及低能量损耗特性，能在工业设备、大功率电源、新能源系统等复杂工况下持续输出稳定直流电源，是保障大功率电力电子系统可靠运行的关键元件。
二、核心电气参数
-
额定正向平均电流（IF (AV)）：50A（TC=55℃工作环境下），代表器件在连续、稳定运行状态中可安全承载的最大正向电流，精准匹配工业电机驱动、大功率电源等设备的电流需求。同时，器件具备 500A 的峰值正向浪涌电流（IFSM），可轻松应对设备启动、负载瞬时突变产生的大电流冲击，有效避免因过载导致的器件损坏。
-
反向重复峰值电压（VRRM）：1000V，对应 700V 的最大有效值反向电压（VRMS），能耐受常规市电及中高压供电场景下的电压波动与反向冲击，防止内部二极管被击穿，确保在电网不稳定或复杂供电环境中，器件仍可长期可靠工作，适配全球多数地区的市电标准。
-
正向压降（VF）：在 25A 工作电流下，正向压降典型值为 1.1V，最大值不超过 1.2V。较低的正向压降可大幅减少器件自身的能量损耗，提升整个电路的电能转换效率，同时降低工作时的发热量，延缓器件老化速度，符合大功率设备 “节能降耗” 的设计需求。
-
反向漏电流（IR）：常温环境下（25℃）反向漏电流最大为 10μA，高温环境下（125℃）控制在 500μA 以内。极小的反向漏电流可减少静态功耗，避免对后续精密控制电路（如变频器控制芯片、电源管理模块）产生干扰，保障直流输出的纯净度，满足大功率设备对电源稳定性的严苛要求。
-
温度特性：结温与存储温度范围均覆盖 - 55℃至 + 150℃，宽温域设计使其能适应极端环境 —— 无论是寒冷地区的户外设备低温启动，还是工业车间、设备密集区域的高温运行，均能保持稳定的电气性能，不会因温度波动出现性能衰减或故障。
三、结构与工艺设计
-

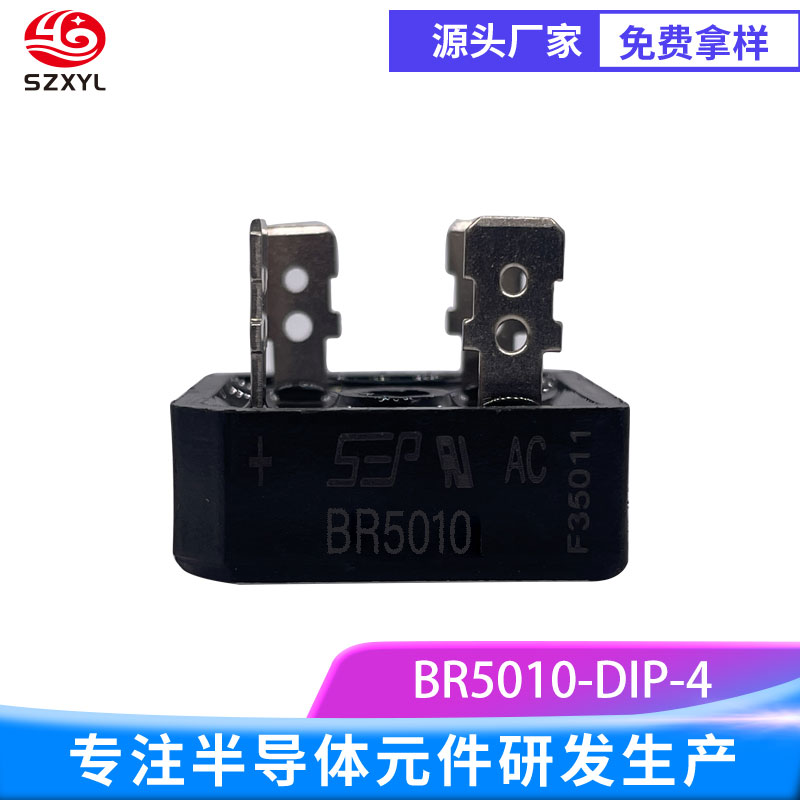

封装形式：采用 BR 系列标准大功率封装，整体为方形金属基底塑封结构。外壳选用 UL94 V-0 级阻燃环氧树脂，具备出色的绝缘性能、机械强度与耐老化性，可有效隔绝灰尘、湿气、油污及工业环境中的腐蚀性杂质，保护内部电路不受侵蚀。封装底部内置高导热金属基板（导热系数≥35W/(m・K)），能快速传导器件工作时产生的热量，搭配 4 引脚通孔布局（引脚采用高纯度铜材质，表面镀锡处理以增强导电性与抗氧化性），适配大功率电路板的安装需求，同时预留螺丝固定孔（最大承受扭矩为 8 英寸 - 磅），确保器件在振动环境下稳固安装，封装尺寸约 32×32×11mm，平衡了大功率散热需求与安装空间兼容性。
-
内部结构与工艺：内部集成 4 只大尺寸（220MIL）高性能硅二极管，采用先进的扩散工艺与钝化层技术制造，优化了 PN 结特性，显著提升二极管的反向耐压能力与抗浪涌性能。二极管按桥式整流拓扑结构精密焊接，内部引线采用加粗铜线（直径≥0.7mm），减少电流传输过程中的损耗；同时通过对称式电路布局，确保电流在器件内部均匀分布，避免局部电流集中导致的过热问题，即使在 50A 满负载工况下，仍能保持较低的温度上升速率，进一步保障电气性能稳定与使用寿命。
四、工作原理
BR5010 基于二极管 “单向导电” 的核心特性实现交流电到直流电的高效转换，具体工作流程如下：
-
当交流电压输入至器件的两个交流输入端（通常标记为 “~” 或 “AC”）时，在交流电压的正半周，电流经其中一对对角二极管正向导通，流经外部大功率负载（如工业电机、大功率电阻）后，再通过另一对二极管流回交流电源负极，形成正向直流电流通路，此时器件仅产生较低的正向压降，能量损耗小；
-
进入交流电压负半周后，电源极性反转，剩余一对对角二极管切换为正向导通状态，电流经这对二极管形成与正半周方向一致的直流电流，持续向负载输出，确保负载获得连续、不间断的直流供电；
-
通过交流电压正、负半周的交替循环，整流桥将输入的正弦交流电转换为脉动的直流电。在实际应用中，通常会在直流输出端（标记为 “+”“-” 或 “DC”）并联大容量滤波电容、电感及稳压模块，对脉动直流电进行平滑滤波与稳压处理，最终输出稳定且纯净的直流电压，满足大功率设备（如变频器、大功率电源）对电源质量的高要求，同时低正向压降特性进一步降低整个电能转换过程的能量损耗。
五、应用场景
-
工业设备领域：适配 3kW-10kW 工业变频器的 AC/DC 整流单元、大功率伺服驱动器电源模块、重型机床电机控制电路等。50A 额定电流可满足工业电机的大功率驱动需求，1000V 反向电压耐受度应对工业电网波动，宽温域设计适应车间高温、粉尘等复杂环境，确保变频器、机床等设备稳定运行，提升生产效率与电机控制精度。
-
大功率电源领域：可集成于 1.5kW-4kW 开关电源、不间断电源（UPS）主整流模块、工业稳压电源、数据中心服务器电源等设备。低正向压降提升电源转换效率（可达 88% 以上），减少电源自身发热量，500A 抗浪涌能力应对电源启动时的瞬时冲击，保障数据中心、工业生产线等对大功率稳定电源的需求，避免因供电中断导致的生产停滞或数据丢失。
-
新能源设备领域：用于 2kW-4kW 小型光伏逆变器、储能系统充放电整流模块、电动汽车车载充电机（OBC）辅助整流单元。宽温域特性适应户外光伏电站、储能机房的温度变化，高反向电压耐受度应对新能源供电系统中的电压波动，低能量损耗提升绿色能源的利用效率，助力新能源产业发展。
-
商用与重型家电领域：适配 2 匹及以上中央空调外机、商用冷藏库压缩机电源、工业级洗衣机电机供电电路等。50A 额定电流满足商用设备压缩机、电机的大功率供电需求，高可靠性设计支持设备 24 小时连续运行，低损耗特性降低商用设备的运行能耗与维护成本，符合商业场景对设备 “高负荷、长寿命” 的要求。
-
