一、产品概述
整流桥 GBPC2510W 是一款专为中功率 AC/DC 转换场景设计的单相桥式整流器件，核心参数覆盖 25A 额定正向平均电流与 1000V 反向重复峰值电压。其采用标志性的 GBPC-W 引线封装（“W” 后缀明确引线端子设计），内置玻璃钝化（GPP）芯片，兼具低正向压降、高抗浪涌能力与安装灵活性，能高效实现交流电到直流电的转换，同时具备稳定的电气性能与宽温域适配能力，广泛应用于家用电器、办公设备、工业辅助电源等领域，是中功率电力电子系统中保障直流供电稳定的关键元件。
二、核心电气参数
-
额定正向平均电流（IF (AV)）：25A（TC=55℃条件下），指器件在连续稳定工作状态下可安全承载的最大正向电流，精准匹配中功率设备的电流需求。配合 300A 的峰值正向浪涌电流（IFSM），能轻松应对设备启动、负载突变等瞬时大电流冲击，有效避免器件因过载损坏。
-
反向重复峰值电压（VRRM）：1000V，对应 700V 的最大有效值反向电压（VRMS），可耐受常规市电及中高压电路中的反向电压波动与冲击，防止内部二极管被反向击穿，保障器件在复杂供电环境下的长期可靠性。
-
正向压降（VF）：典型值 1.0V，最大值 1.1V（12.5A 电流下），低正向压降设计大幅降低器件自身的能量损耗，不仅提升整个电路的电能转换效率，还能减少工作时的发热量，延长器件使用寿命，符合节能降耗的设计趋势。
-
反向漏电流（IR）：常温下最大 5μA，高温（125℃）环境下控制在 300μA 以内，极小的反向漏电流可减少静态功耗，避免对后续电路产生干扰，确保直流输出的纯净度，尤其适配对电源稳定性要求较高的精密设备。
-
温度特性：结温与存储温度范围均覆盖 - 55℃至 + 150℃，宽温域设计使其能适应寒冷户外、设备密集高温等多样化环境，无论在极端低温启动还是长期高温运行场景下，均能保持稳定的电气性能，不受温度波动影响。
三、结构与工艺设计
-

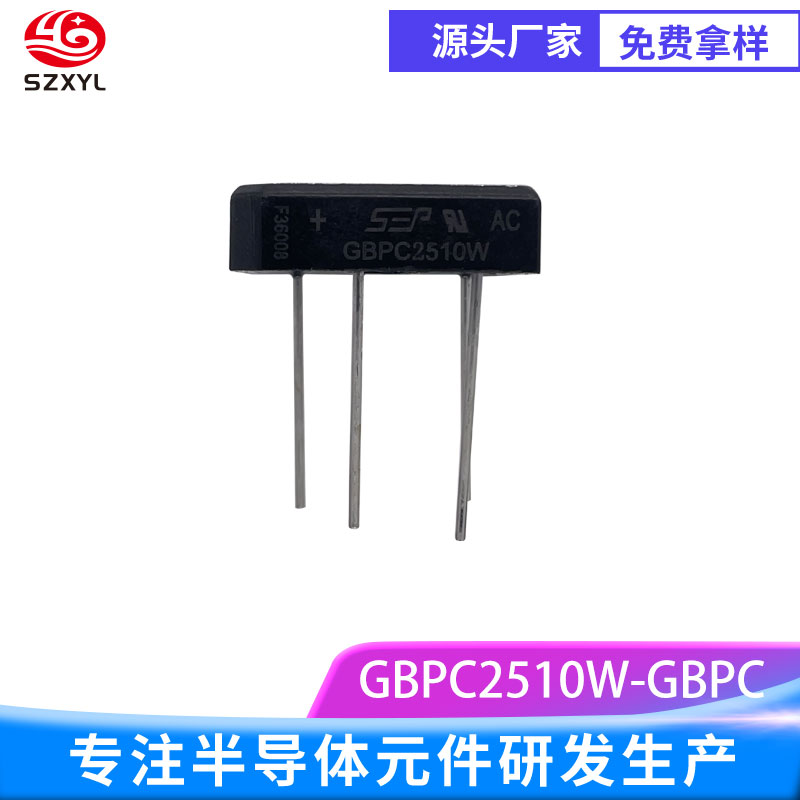

封装与外观：采用标准 GBPC-W 封装，整体为方形塑封结构，外壳选用 UL94 V-0 级阻燃环氧树脂，具备优异的绝缘性能与机械强度，能有效隔绝灰尘、湿气、油污等外部杂质，保护内部电路不受环境侵蚀。“W” 后缀对应的引线端子采用银镀层工艺，导电性佳且抗氧化，4 引脚通孔布局适配常规电路板设计，中心预留 #8 螺丝固定孔，安装扭矩最大可承受 6 英寸 - 磅，封装尺寸紧凑（约 25×25×10mm），兼顾安装便利性与空间利用率。
-
核心工艺与内部结构：内部集成 4 只高性能玻璃钝化（GPP）硅二极管，按桥式整流拓扑结构精密连接，形成完整的全波整流电路。玻璃钝化技术优化了二极管 PN 结的稳定性，显著提升器件的抗潮湿、抗腐蚀能力，同时降低反向漏电流；内部引线采用高导电率铜线，减少电流传输损耗，配合对称式电路布局，确保电流在器件内部均匀分布，避免局部电流集中导致的过热问题，进一步保障电气性能稳定。
四、工作原理
GBPC2510W 基于二极管 “单向导电” 的核心特性实现交流电到直流电的转换，具体工作流程如下：
-
当交流电压输入至器件的两个交流输入端（标记为 “~” 或 “AC”）时，在交流电压的正半周，电流经其中一对对角二极管正向导通，流经外部负载后，再通过另一对二极管流回交流电源负极，形成正向直流电流通路；
-
进入交流电压负半周后，电源极性反转，此时剩余一对对角二极管切换为正向导通状态，电流经这对二极管形成与正半周方向一致的直流电流，持续向负载输出；
-
通过交流电压正、负半周的交替循环，整流桥将输入的正弦交流电转换为脉动的直流电。在实际应用中，通常会在直流输出端（标记为 “+”“-” 或 “DC”）并联滤波电容、电感等元件，对脉动直流电进行平滑滤波，最终输出稳定的直流电压，满足后续电路对电源质量的要求。此外，该器件在直流供电场景中，还可通过内部二极管的单向导电性，实现直流电源无极性接线保护，防止因电源接反损坏负载设备。
五、应用场景
-
家用电器领域：适配微波炉、电烤箱、滚筒洗衣机、1.5 匹及以下空调等中功率家电的电源整流模块。其 25A 额定电流能满足家电电机驱动、控制电路的供电需求，低功耗特性降低家电待机能耗，引线封装适配家电内部紧凑空间，高可靠性保障家电长期稳定运行。
-
办公与商用设备领域：可集成于打印机、复印机、小型 UPS 电源（500VA 以下）的 AC/DC 转换单元。300A 抗浪涌能力能应对设备频繁启停产生的瞬时电流冲击，1000V 反向电压耐受度适配办公电网波动，确保设备在复杂用电环境下正常工作。
-
工业辅助电源领域：适用于工业自动化设备的辅助电源（如传感器电源、控制回路电源）、中小型开关电源（300W-1000W）等。宽温域特性适应工业车间高温、粉尘等复杂环境，稳定的整流性能为工业设备提供可靠的直流供电，保障自动化生产流程不中断。
-
消费电子与充电设备领域：用于中功率充电器（如电动工具充电器、笔记本电脑辅助充电器）、LED 显示屏电源等。低正向压降提升充电效率，高反向电压防止电池反向馈电损伤设备，引线封装便于与充电控制电路集成，满足消费电子对小型化、高效化的需求。
-
