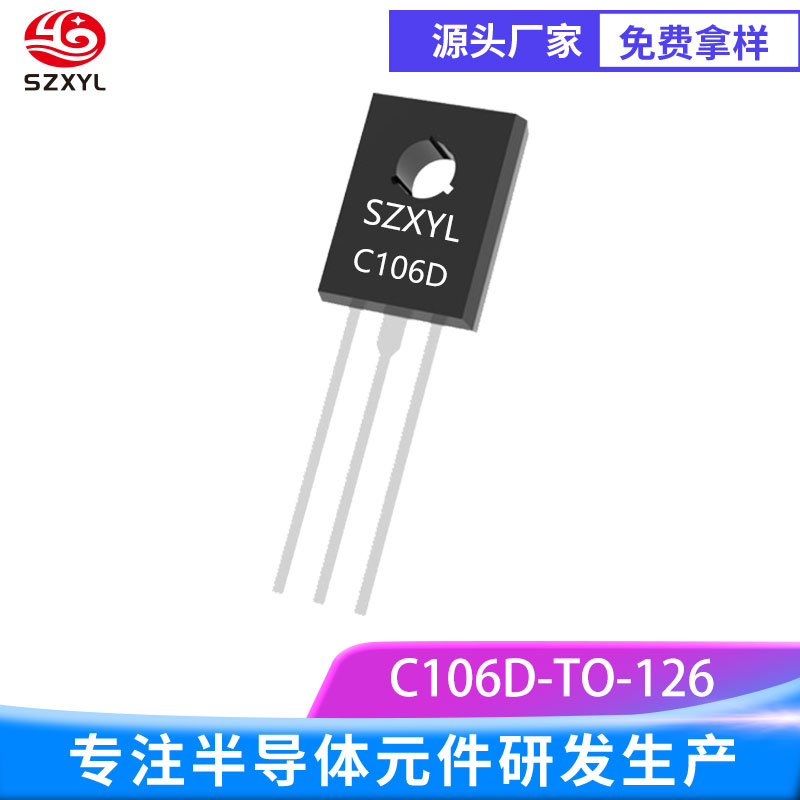

新亿利SZXYL供应C106D TO-126 小功率触发工业级

品牌：SZXYL

型号：C106D

封装：TO-126

电流：4A

电压：400V

在线咨询

全国热线

0755-82762266

C106D TO-126 的he心功能与技术特性

型号与封装：C106D TO-126 是一款单向可控硅，采用 TO-126 塑料封装，集成金属散热片，专为中小功率交流或直流电路的开关与控制设计。
其单向导通特性通过触发信号实现精准通断控制，适用于电机调速、加热控制、电源保护及消费电子等场景，尤其在  400V 电压等级的电路中表现优异。
关键参数：
电压规格：
重复峰值断态电压（VDRM）：400V。
非重复峰值电压（VRSM）：典型值为  500V，确保电路稳定性。
电流规格：
通态平均电流（IT (AV)）：2.55A或  4A 。
通态方均根电流（IT (RMS)）：4A，浪涌电流（ITSM）：典型值 20A（60Hz，8.3ms 脉宽）
触发特性：
触发电流（IGT）：典型值为 ≤200μA或  ≤0.2mA，IV 象限触发能力强，支持低功耗信号驱动。
维持电流（IH）：≤3-5mA。
热特性：
结温（Tj）：110℃或  125℃，需通过散热设计控制温升。
热阻（RθJC）：典型值 ≤1.5℃/W，结到环境热阻（RθJA）：无散热器时约 60℃/W~80℃/W。
性能指标：
通态压降（VTM）：≤2.2V，降低导通损耗，提升效率。
响应速度：支持微秒级触发响应，适用于高频脉冲控制。
噪声抑制：可通过外接 R-C 吸收电路抑制电压尖峰，避免误触发。
保护机制：
过流保护：内置限流特性，可承受短时浪涌电流。
过热保护：通过散热片设计和强制风冷防止结温超限。
安全工作区（SOA）：确保器件在电压 - 电流应力范围内可靠工作，避免二次击穿。
C106D TO-126 的封装与散热设计
TO-126 封装特性：
引脚定义：3 脚分别为阳极（A）、阴极（K）和门极（G）。
散热结构：金属散热片与阳极相连，可通过螺丝固定至散热器，显著降低结到环境的热阻。
散热建议：
安装优化：使用导热硅脂增强封装与散热器的接触，可降低结温 10%-20%。
无散热器限制：在室温 25℃ 且无外部散热片时，zui大允许功耗约为 1.8W。
C106D TO-126 的应用场景与解决方案
中小功率控制：
电机调速：单相小电机的软启动与速度调节，兼容 24VAC~220VAC 电压等级。
电磁阀驱动：控制小型气动或液压阀门，支持低电压触发，适用于自动化设备。
温度与功率调节：
加热设备温控：电暖器、电热毯、温控箱的功率调节模块，通过控制导通周期实现精准温度控制。
LED 调光：支持模拟或 PWM 调光协议，通过单向可控硅实现交流侧调光。
电源保护与开关：
过流保护电路：作为保险丝替代方案，在电流异常时快速关断。
电源开关：作为交流电源的主开关或旁路开关，实现电路的通断控制。
特殊功能扩展：
逻辑电平触发设计：低触发电流型号可直接连接微控制器的 GPIO 输出，简化驱动电路设计。
