新亿利二极管 只做真芯产品
12年专注提供各类二极管、整流器解决方案
品牌：SZXYL
型号：Z0405SF
封装：TO-252
电流：4A
电压：700V
0755-82762266

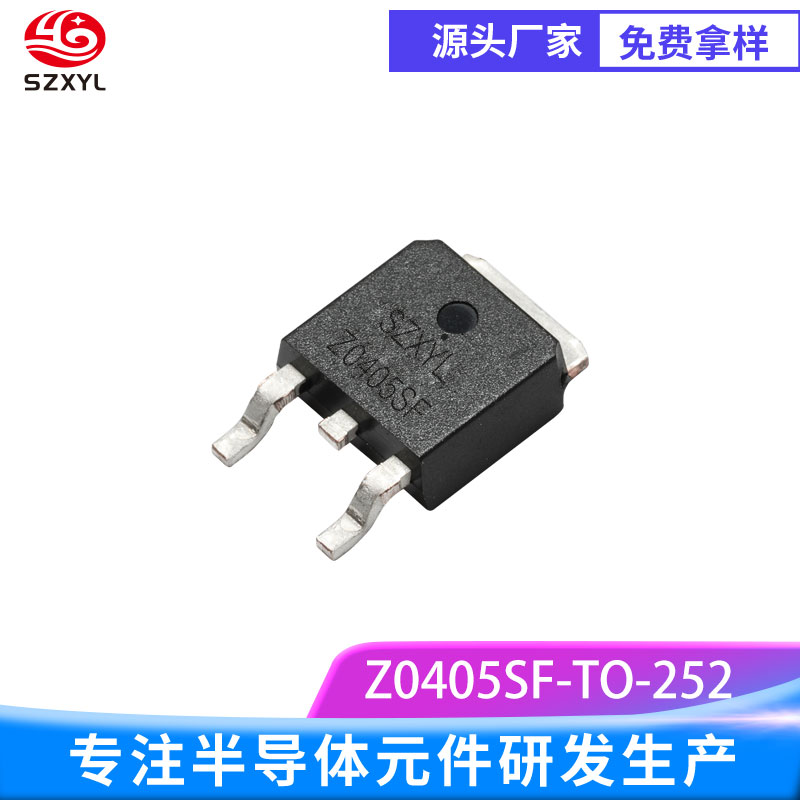

Z0405SF TO-252产品概述
Z0405SF 是一款采用 TO-252（DPAK）表面贴装封装的高性能四象限双向可控硅，专为需要高可靠性、紧凑设计和低触发功耗的交流功率控制场景而优化。
Z0405SF TO-252he心技术参数
封装形式：TO-252
电气特性：
重复峰值断态电压（VDRM/VRRM）：700V，满足高压电路的安全隔离需求。
RMS 通态电流（IT (RMS)）：4A，支持持续负载电流，可驱动中小型电机、加热元件等。
浪涌电流（ITSM）：20A（50Hz）/21A（60Hz），具备短时过载保护能力。
触发特性：
直流栅极触发电流（IGT）：≤5mA，逻辑电平兼容。
触发电压（VGT）：≤1.3V，降低驱动电路复杂度和功耗。
保持电流（IH）：≤5mA，确保低电流条件下的稳定导通。
热性能：
结温范围（Tj）：-40?C 至 %2B125?C，适应宽温工作环境。
封装热阻（RθJA）：典型值 ≤62.5?C/W，配合 PCB 散热设计可提升功率密度。
Z0405SF TO-252的关键优势
紧凑高效设计：
TO-252 封装仅占 6.7mm?4.57mm 面积，轻量化，显著节省布板空间，尤其适合微型智能插座、便携式设备等对体积敏感的场景。
超薄引线框架与高密度封装工艺，支持 0.5mm 精密贴装，适配高速自动化产线。
低功耗与高能效：
微触发设计，兼容逻辑电平驱动，可直接由 MCU 或信号电路控制，无需额外驱动放大器，降低系统功耗。
通态压降≤2.0V，减少导通损耗，提升能效，符合欧盟 ERP 指令对待机功耗的严苛要求。
全温域可靠性：
-40?C 至 %2B125?C 宽温工作范围，结合工业级耐用性设计，支持百万次启停无失效，适用于恶劣环境下的长期运行。
抗电压变化率能力：断态电压上升率 ≥20V/μs，换向电压上升率 ≥1.0V/μs，抑制电磁干扰并确保稳定换向。
多场景适用性：
四象限触发能力：支持全相位控制，适用于 AC 电源的双向开关、调光、调速及功率调节.
家电控制：空调压缩机启动、洗衣机电机调速、微波炉功率调节。
照明系统：LED 调光、舞台灯亮度控制、智能灯泡驱动。
工业设备：加热元件温度调节、水泵电机软启动、电磁阀控制。
新能源领域：光伏逆变器 DC-AC 转换、储能系统切换电路。
Z0405SF TO-252的典型应用电路
AC 调光电路
电机调速系统
智能插座模块
Z0405SF TO-252的选型与设计建议
散热设计：
建议通过 PCB 敷铜或添加散热片提升散热能力，确保结温（Tj）低于 125?C。
对于持续高负载应用，需评估热阻并优化布局，避免相邻器件热耦合。
驱动电路：
栅极驱动信号需满足 IGT 和 VGT 要求，推荐采用 RC 滤波或磁珠抑制噪声，防止误触发。
建议在栅极与主电路间串联限流电阻，保护器件免受电压尖峰冲击。
保护措施：
并联 RC 吸收电路或金属氧化物压敏电阻抑制电压瞬变，延长器件寿命。
