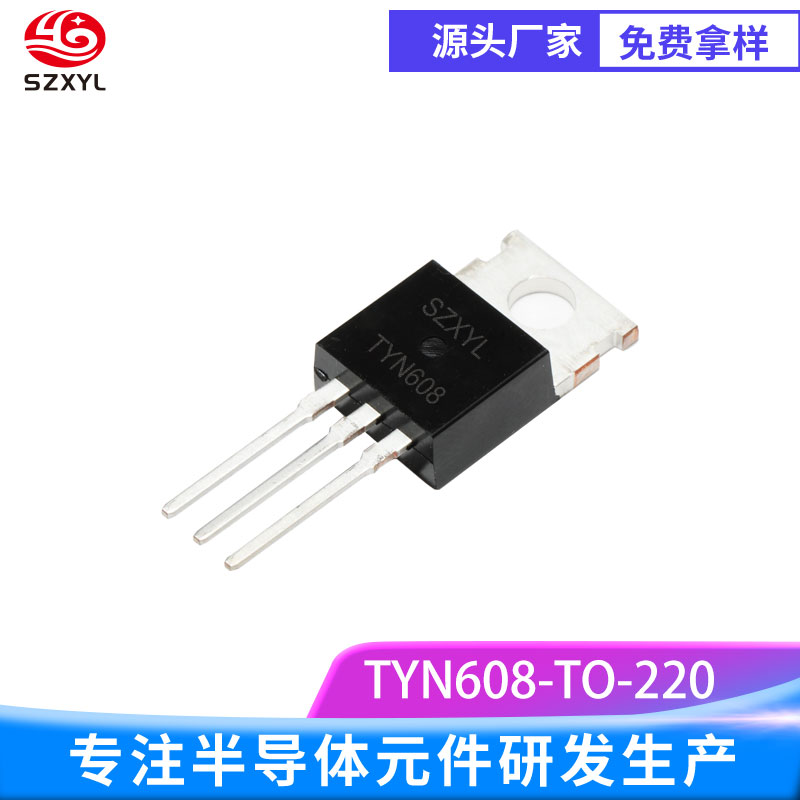

TYN608 TO-220产品概述
TYN608 TO-220 基于硅基晶闸管技术，集成单向可控硅结构，在紧凑体积内实现高效电力控制与稳定散热。器件可承受 8A 的通态平均电流（IT (AV)）和 600V 的反向重复峰值电压（VRRM），适用于电机控制、调光电路、电源调节等场景。其优化的栅极触发设计可实现低触发电流（IGT=15mA 典型值），支持快速开关响应，同时兼容标准 PCB 布局，简化系统设计。
TYN608 TO-220关键特性
高效触发与控制
低栅极触发电流（IGT=15mA 典型值，Tj=25?C），确保灵敏响应，适用于微功耗控制电路。
严格控制栅极触发电压（VGT=1.5V 典型值），减少误触发风险，提升系统稳定性。
保持电流（Ih=30mA zui大值）确保在低电流应用中可靠维持导通状态。
高可靠性与耐用性
耐浪涌电流能力强，非重复正向浪涌电流可达 95A（50Hz）/100A（60Hz），适应瞬时过载场景。
宽工作温度范围，适应严苛工业环境与高温操作。
符合 UL 94 V-0 阻燃标准，确保安全运行。
封装与散热优势
TO-220 全塑封装（引脚排列为 G-A-K），支持直接安装在散热器上，无需额外绝缘垫，降低设计复杂度与成本。
引脚表面镀雾锡（Sn），符合 J-STD-002 可焊性标准，耐 260?C 波峰焊。
封装尺寸紧凑（10.92mm?9.77mm?4.7mm），适配高密度电路板。
TYN608 TO-220技术参数
参数 典型值 / 范围 单位 测试条件
反向重复峰值电压 600 V -
通态平均电流 8 A Tj=100?C
正向浪涌电流 95（50Hz）/100（60Hz） A 单脉冲，Tj=25?C
栅极触发电流 15 mA VD=12V，RL=140Ω，Tj=25?C
栅极触发电压 1.5 V VD=12V，RL=140Ω，Tj=25?C
保持电流 30 mA Tj=25?C
正向压降
1.8 V ITM=16A，Tj=25?C
反向漏电流 ≤5 ?A VDRM=600V，Tj=25?C
工作结温范围 -40 ~ %2B125 ?C -
存储温度范围 -65 ~ %2B175 ?C -
TYN608 TO-220典型应用
电机控制：工业缝纫机、电动工具的调速与启停控制，支持 380V 以下母线电压。
电源调节：家用电器（如空调、热水器）的相位控制与过电压保护，兼容 110V/220V 输入。
调光电路：LED 照明系统的相位调光，支持 0-100% 功率调节，降低频闪与电磁干扰。
工业设备：电焊机、感应加热装置的功率控制，确保稳定输出与能效优化。
汽车电子：车载空调压缩机、座椅调节电机的驱动控制，适应宽电压输入（12V/24V 系统）。
封装信息
封装类型：TO-220-3 全塑封装，3 引脚单列直插，散热片与引脚电气隔离。
引脚定义：1 脚为栅极（G），2 脚为阳极（A），3 脚为阴极（K）。
尺寸：本体长度 10.92mm，宽度 9.77mm，高度 4.7mm，兼容标准 TO-220 散热器。
注意事项
散热设计：建议通过散热器或 PCB 布局优化散热，尤其在连续高负载下确保结温不超过 125?C。当环境温度为 50?C 时，需确保散热器热阻低于 2.5?C/W 以维持长期可靠性。
电压应力控制：严格控制反向电压不超过 600V，避免电压应力导致器件击穿。
参数测试条件：正向压降测试条件会影响实际性能。例如，当结温升至 100?C 时，正向压降可能增加至 2.0V 以上，需在设计中预留冗余。
