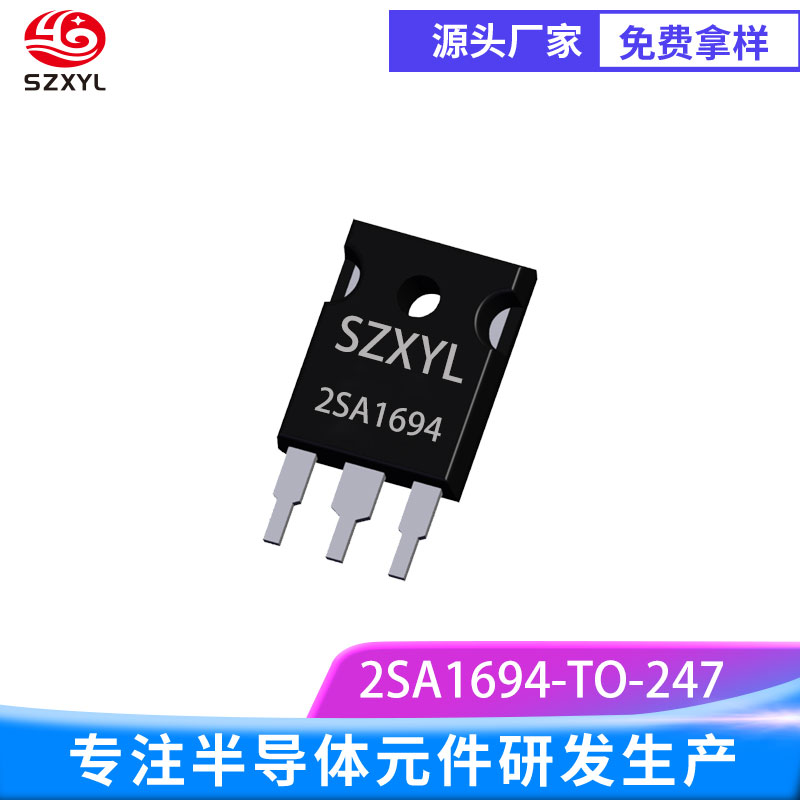

2SA1694 TO-247
2SA1694 是NP 型功率晶体管，专为率音频放大及工业驱动设计，具备 120V 耐压、8A 连续电流及 80W 功率处理能力。其与互补对管 2SC4467 的组合在 80W 级高保真音频功放中广泛应用
2SA1694的he心参数与特性
电气性能
电压与电流：
集电极 - 发射极电压达 - 120V，集电极 - 基极电压-160V，发射极 - 基极电压-6V。
电流增益：
直流电流增益（hFE）zui小值为 50
饱和压降：
VCE 饱和值≤-1.7V
频率特性：
过渡频率（fT）典型值 20MHz，
封装与可靠性
封装设计：
TO-247 金属封装，兼容标准通孔安装，金属外壳提供优异的散热性能，可通过螺丝固定散热器。典型外壳尺寸为 15.8?5.56?20.3mm，高度 20.3mm，适合紧凑布局。
热管理：
结温（Tj）上限为 150℃，配合散热器可稳定工作于高负载环境，建议热阻（RθJC）控制在 1.25℃/W 以下。
可靠性：
工业级设计确保长期稳定性，适用于高温、高湿等恶劣环境
技术优势
高电流处理能力：
-8A 的连续电流设计可直接驱动率负载，尤其适合音频功放和工业驱动电路。其 16A 峰值电流可应对瞬时大负载需求。
低饱和压降：
-1.7V 的 VCE 饱和值有效减少导通损耗，尤其适合需要高效率的电源调整器和功率放大电路。在低 Vce 高 Ic 条件下，其饱和特性优于多数竞品，确保信号放大的线性度。
宽安全工作区（SOA）：
支持 - 120V 高压和 - 8A 大电流的稳定运行，适用于工业级开关电源、音频功放等需要高可靠性功率输出的场景。
宽频响特性：
在 20MHz 特征频率下，20Hz-50kHz 频响曲线波动小于 ?1.5dB，可还原丰富的音频细节。
2SA1694的典型应用场景
率音频功率放大器
与互补对管 2SC4467配对使用，可构建推挽式音频功放电路，在 ?60V 电源下实现 80W 以上的功率输出，适用于家庭影院音响及zhuan业设备。其低失真特性可满足 Hi-Fi 级音质需求，偶次谐波失真比主流 MOSFET 管高出 3dB，赋予声音温暖细腻的特性。
电源调整器与稳压器
作为串联稳压器的调整管，凭借 - 120V 耐压和 - 8A 电流能力，可稳定处理率信号，满足通信基站电源及工业级稳压器的需求。配合低饱和压降设计，可显著降低电源效率损失。
工业驱动与高压控制
用于驱动高压电磁阀、继电器等感性负载，结合高电流增益和快速开关特性，可实现高效功率放大。在电机控制电路中，可与 2SC4467 组成 H 桥结构，支持 ?120V 母线电压下的双向驱动。
汽车电子与 DC-DC 转换器
在汽车音响系统、车载电源适配器中，可稳定处理高电压大电流信号，支持连续 - 8A 输出并保持低功耗。其宽温特性（-55℃~150℃）适应汽车恶劣工作环境。
