一、产品概述

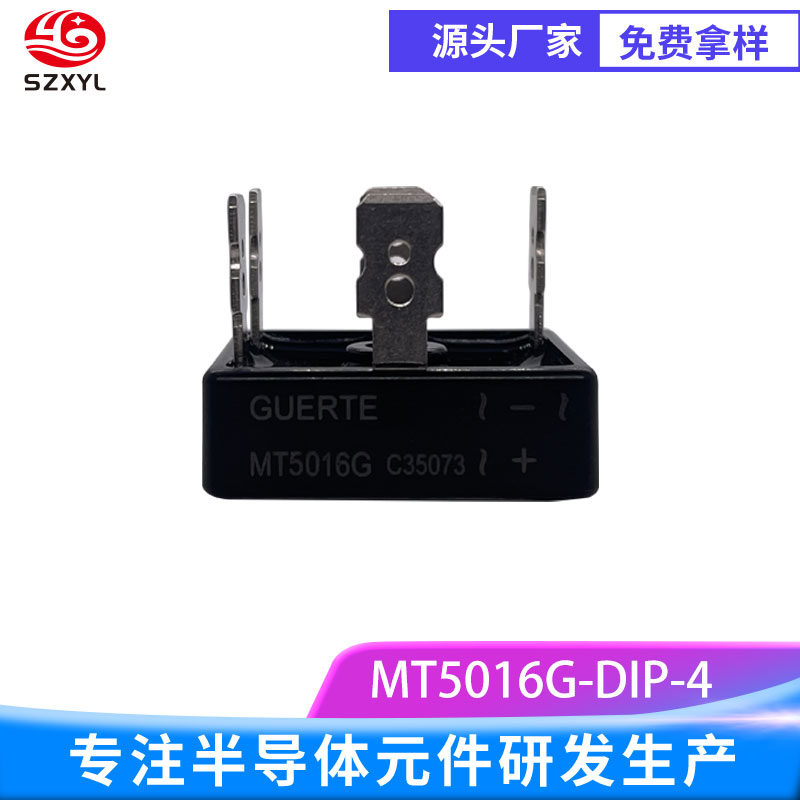

整流桥 MT5016G 是一款专为高效电能转换设计的半导体器件，广泛应用于各类需要将交流电转换为直流电的电子设备中。它凭借卓越的电气性能、稳定的工作状态以及可靠的结构设计，能够在不同的工作环境下实现高效、安全的整流功能，为电子设备的稳定运行提供有力保障，是电力电子领域中不可或缺的关键元件之一。
二、核心电气参数
-
额定正向电流（IF）：该参数是整流桥在连续工作状态下，能够安全通过的最大正向平均电流，MT5016G 的额定正向电流为 50A。这一参数确保了产品在应对中大功率用电设备的电流需求时，不会因电流过大而损坏，为设备的稳定运行提供了电流承载保障。
-
反向重复峰值电压（VRRM）：此参数表示整流桥能够承受的最大反向瞬时电压，MT5016G 的反向重复峰值电压为 1600V。较高的反向重复峰值电压使得该整流桥在面对电网电压波动或电路中出现反向电压冲击时，具有更强的抗干扰能力和耐用性，有效避免了反向电压对器件造成的损坏。
-
正向压降（VF）：在额定正向电流条件下，MT5016G 的正向压降较低。较低的正向压降意味着在电流通过时，器件自身的能量损耗较小，能够有效提高整个电路的电能转换效率，减少不必要的能量浪费，符合现代电子设备对节能降耗的要求。
-
结温（TJ）：MT5016G 的结温范围宽广，能够在 - 55℃至 + 150℃的温度环境下正常工作。宽广的结温范围使其能够适应不同的工作场景，无论是在寒冷的低温环境还是在炎热的高温环境中，都能保持稳定的电气性能，确保设备的正常运行。
三、结构与工艺设计
-
封装形式：采用行业通用的标准封装，具有良好的散热性能和机械强度。封装材料选用高品质的绝缘材料，能够有效隔离内部电路与外部环境，防止灰尘、湿气等杂质进入器件内部，提高了产品的可靠性和使用寿命。同时，标准的封装尺寸也便于在电路板上进行安装和布局，降低了生产工艺的复杂性。
-
内部结构：内部由四只高性能的整流二极管按照特定的电路拓扑结构连接而成，形成一个完整的桥式整流电路。二极管采用先进的半导体制造工艺，具有反向漏电流小、正向导通压降低、开关速度快等优点。合理的内部电路布局和连接方式，确保了电流在器件内部的均匀分布，减少了局部过热现象的发生，进一步提高了产品的电气性能和稳定性。
四、工作原理
整流桥 MT5016G 的工作原理基于二极管的单向导电特性。当交流电压输入到整流桥的输入端时，在交流电压的正半周，电流通过其中两只二极管导通，流经负载后形成一个方向的直流电流；在交流电压的负半周，电流则通过另外两只二极管导通，同样流经负载形成与正半周相同方向的直流电流。通过这种方式，整流桥能够将输入的交流电转换为脉动的直流电。在实际应用中，通常会在整流桥的输出端连接滤波电容等元件，对脉动的直流电进行滤波处理，使其成为更加平稳的直流电，满足不同电子设备对直流电源的要求。
五、应用场景
-
工业控制领域：在工业自动化控制设备中，如 PLC（可编程逻辑控制器）、变频器、伺服驱动器等，需要稳定的直流电源为其内部的控制电路、功率驱动电路等供电。MT5016G 凭借其高额定电流、高反向电压以及稳定的工作性能，能够为这些设备提供可靠的整流功能，确保工业控制设备的稳定运行，提高生产效率和产品质量。
-
电源设备领域：在开关电源、线性电源等电源设备中，整流桥是实现交流电到直流电转换的核心元件。MT5016G 适用于中大功率的电源设备，如服务器电源、通信电源、医疗器械电源等。其低正向压降和高效的电能转换能力，能够提高电源设备的整体效率，降低能源消耗，同时稳定的输出特性也为后续的电路提供了高质量的直流电源。
-
家电领域：在一些大功率家用电器中，如空调、冰箱、洗衣机等，也需要整流桥将市电交流电转换为直流电，为电器内部的控制电路和电机驱动电路等供电。MT5016G 能够满足这些家用电器对电流和电压的要求，确保电器在正常工作过程中稳定、可靠，同时其良好的散热性能和耐用性也能够适应家用电器长时间工作的需求。
-
