一、产品概述
整流桥 GBPC5010 是一款采用扁桥封装设计的大功率半导体整流器件，核心功能是将交流电高效转换为直流电，凭借 50A 的额定正向电流和 1000V 的反向重复峰值电压，适配中大功率用电场景。其兼具优异的散热性能、稳定的电气特性与紧凑的结构设计，能在复杂工况下持续输出可靠的直流电源，广泛应用于工业电源、家电设备、电力控制系统等领域，是保障电子设备稳定供电的关键核心元件。
二、核心电气参数
-
额定正向电流（IF）：额定正向电流为 50A，指器件在额定工作条件下，连续导通时可安全承载的最大正向平均电流。该参数确保 GBPC5010 能满足中大功率设备的电流需求，如工业变频器、大功率家电的供电转换，同时在短期过载工况下（如设备启动瞬间），具备一定的抗冲击能力，避免因瞬时大电流损坏。
-
反向重复峰值电压（VRRM）：反向重复峰值电压达 1000V，代表器件在反向截止状态下，可反复承受的最大瞬时反向电压。此参数适配常规市电及中高压供电场景，能有效抵御电网电压波动、电路反向浪涌等干扰，防止内部二极管被反向击穿，保障器件长期稳定运行。
-
正向压降（VF）：在额定正向电流工作状态下，GBPC5010 的正向压降较低（典型值约 1.1V，具体以产品规格书为准）。低正向压降可大幅减少器件自身的能量损耗，降低工作时的发热量，不仅提升整个电路的电能转换效率，还能延长器件使用寿命，符合节能降耗的设计趋势。
-
结温（TJ）：结温工作范围为 - 55℃至 + 150℃，宽温域设计使其能适应不同环境条件。无论是低温严寒的户外场景，还是高温密集的设备内部，GBPC5010 均能保持稳定的电气性能，避免因温度极端导致的性能衰减或故障，提升设备在复杂环境下的可靠性。
-
反向漏电流（IR）：在额定反向电压下，反向漏电流极小（典型值≤10μA，具体以产品规格书为准）。低反向漏电流可减少器件静态能量损耗，同时避免漏电流过大对后续电路造成干扰，确保直流输出的纯净度，尤其适用于对电源稳定性要求较高的精密控制设备。
三、结构与工艺设计
-

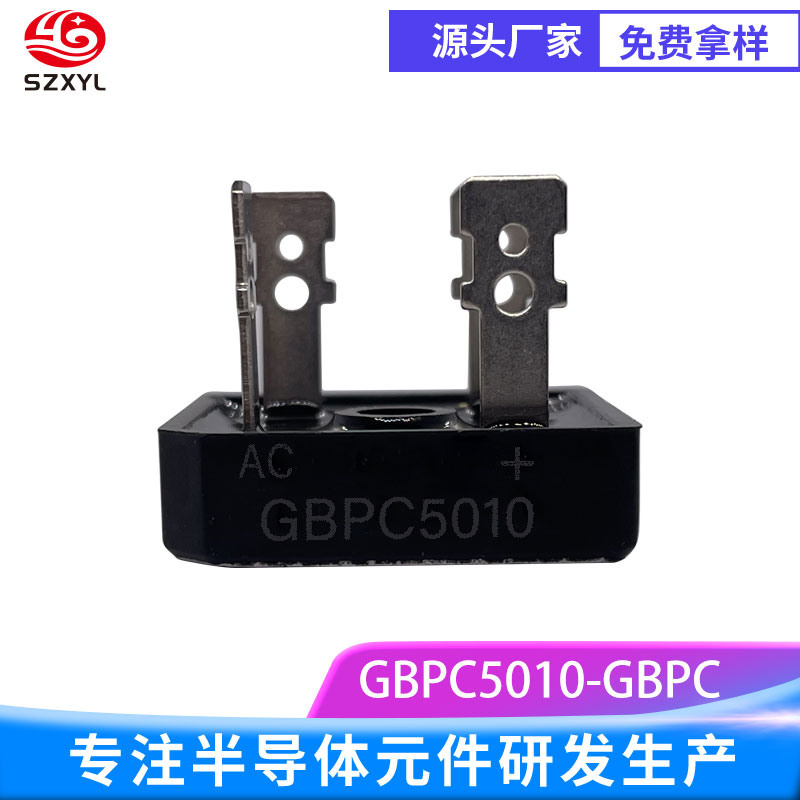

封装形式：采用标准 GBPC 系列扁桥封装，整体结构紧凑，引脚布局规整，便于在电路板上高密度安装。封装外壳选用耐高温、抗老化的环氧树脂材料，具备优异的绝缘性能与机械强度，能有效隔绝灰尘、湿气、油污等外部杂质，保护内部电路不受环境侵蚀。同时，封装底部内置金属散热基板，可快速传导器件工作时产生的热量，搭配外部散热片使用时，散热效率大幅提升，满足大功率工况下的散热需求。
-
内部结构：内部集成四只高性能硅整流二极管，按全桥整流拓扑结构精密连接，形成完整的桥式整流电路。二极管采用先进的外延片制造工艺与钝化层技术，优化了 PN 结特性，降低了正向导通压降与反向漏电流，同时提升了器件的抗浪涌能力与开关速度。内部引线采用高导电率的铜线，减少电流传输损耗，且通过对称式电路布局，确保电流在器件内部均匀分布，避免局部电流集中导致的过热问题，进一步提升电气性能稳定性。
四、工作原理
GBPC5010 基于二极管 “单向导电” 的核心特性实现交流电到直流电的转换，具体工作流程如下：
-
当交流电压输入整流桥的两个交流输入端（通常标记为 “~” 或 “AC”）时，在交流电压的正半周，电流经其中一只二极管正向导通，流经外部负载后，再通过另一只二极管流回交流电源负极，形成正向直流电流通路；
-
在交流电压的负半周，交流电源极性反转，此时另外两只二极管进入正向导通状态，电流经这两只二极管形成与正半周方向一致的直流电流，继续流经负载后完成回路；
-
通过交流电压正、负半周的交替循环，整流桥将输入的正弦交流电转换为脉动的直流电。在实际应用中，为获得平稳的直流输出，通常会在整流桥的直流输出端（通常标记为 “+”“-” 或 “DC”）并联滤波电容、电感等元件，对脉动直流电进行平滑滤波，最终输出稳定的直流电压，满足后续电路对电源质量的要求。
五、应用场景
-
工业电源领域：适用于中大功率工业电源设备，如 500W-2000W 开关电源、线性稳压电源、工业变频器电源模块等。在这类设备中，GBPC5010 的 50A 额定电流可满足大功率供电需求，低正向压降提升电源转换效率，高反向电压耐受能力应对工业电网波动，保障电源设备稳定输出，为工业自动化设备、机床控制系统等提供可靠直流电源。
-
家电设备领域：针对大功率家用电器，如 2 匹及以上空调、滚筒洗衣机、电热水器、微波炉等。这类家电在运行时需稳定的直流电源为电机驱动模块、控制电路板供电，GBPC5010 的扁桥封装便于在家电内部紧凑空间安装，优异的散热性能与抗过载能力，能适应家电长时间工作工况，确保设备运行稳定、安全。
-
电力控制领域：可用于中小型电力控制系统，如光伏逆变器（中功率级）、不间断电源（UPS）整流模块、充电桩辅助电源等。在光伏逆变器中，GBPC5010 可将光伏板输出的交流电（或经逆变前的交流电）转换为直流电，宽温域特性适应户外环境温度变化；在 UPS 设备中，其高可靠性确保电网断电时，能快速切换至备用电源整流模式，保障负载持续供电。
-
医疗设备领域：适用于中功率医疗设备电源，如医用消毒设备、诊断仪器辅助电源等。医疗设备对电源稳定性与安全性要求极高，GBPC5010 的低反向漏电流确保直流输出纯净，避免干扰医疗设备信号；同时，其符合环保标准的封装材料，满足医疗设备对安全性、环保性的严格要求。
-
