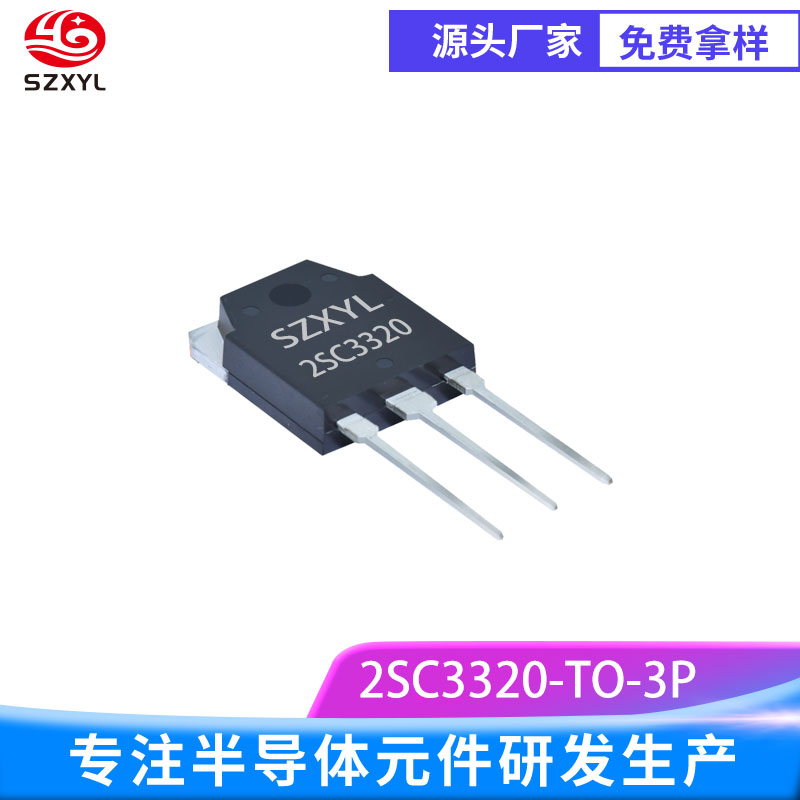

2SC3320 TO-3P 产品详细描述
2SC3320 是 NPN 型功率晶体管，采用 TO-3P 金属封装，具备 400V 耐压、15A 电流及 80W 功率处理能力，尤其适合开关电源、高频逆变器及通用功率放大场景。
2SC3320的he心参数与特性
电气性能
电压与电流：集电极 - 发射极电压（VCEO）达 400V，集电极 - 基极电压（VCBO）500V，发射极 - 基极电压（VEBO）7V，zui大集电极电流（IC）为 15A，峰值电流（ICM）可达 30A，可承受 80W 的连续功率耗散（@TC=25℃）。
电流增益：直流电流增益（hFE）典型值为 10（@IC=6A，VCE=5V），支持高压大电流条件下的稳定驱动，不同批次或制造商可能存在 8-45 的差异范围。
饱和压降：VCE 饱和值≤1V（典型值，@IC=6A，IB=1.2A），显著降低导通损耗，提升功率转换效率。
开关特性：开启时间（ton）≤0.5μs，关闭时间（toff）≤1.5μs（存储时间 ts=1.5μs，下降时间 tf=0.15μs），适用于 10kHz 以上的高频开关场景。
频率特性：过渡频率（fT）典型值 30MHz，输出电容（Cob）≤55pF（@VCB=10V），支持中高频信号处理。
封装与可靠性
封装设计：TO-3P 金属封装（引脚排列为基极 B、集电极 C、发射极 E），兼容标准通孔安装，金属外壳提供优异的散热性能，可通过螺丝固定散热器。外壳尺寸为 15.6?4.8?20.3mm，高度 20.3mm，适合紧凑布局。
环保合规：符合 RoHS 标准，采用无铅工艺，满足绿色制造要求。
热管理：结温（Tj）上限为 150℃，配合散热器可稳定工作于高负载环境，建议热阻（RθJC）控制在 1.25℃/W 以下（基于 80W 功率设计）。
技术优势
超宽安全工作区（SOA）：支持 400V 高压和 15A 大电流的稳定运行，单脉冲测试下峰值电流可达 30A，适用于工业级开关电源、高频逆变器等需要高可靠性功率输出的场景。
快速开关能力：优化的基极 - 发射极结构实现 0.5μs 的快速开启和 1.5μs 的关闭时间，可满足 10kHz 以上的开关频率需求。
低饱和压降：1V 的 VCE 饱和值有效减少导通损耗，尤其适合需要高效率的开关电源和功率放大电路。
2SC3320的典型应用场景
开关电源与逆变器
作为 DC-DC 转换器的功率开关管，可在 400V 母线电压下实现高效能量转换，支持连续 15A 电流输出，配合低饱和压降（1V）显著提升能效，适用于通信基站电源及工业级逆变器。
高频功率放大
适合驱动高压电磁阀、继电器等感性负载，结合高电流增益（hFE=10）和快速开关特性，可实现高效功率放大，尤其适合与互补对管 2SA 系列配对使用。
工业控制与仪器设备
用于超声波发生器、电焊机等设备的功率放大模块，凭借 400V 耐压和 15A 电流能力，可稳定处理高功率信号，满足工业环境下的长期可靠性需求。
大功率音频放大器
与互补对管 2SA 系列配对使用，可构建推挽式音频功放电路，在 ?100V 电源下实现 100W 以上的功率输出，适用于zhuan业音响系统。
