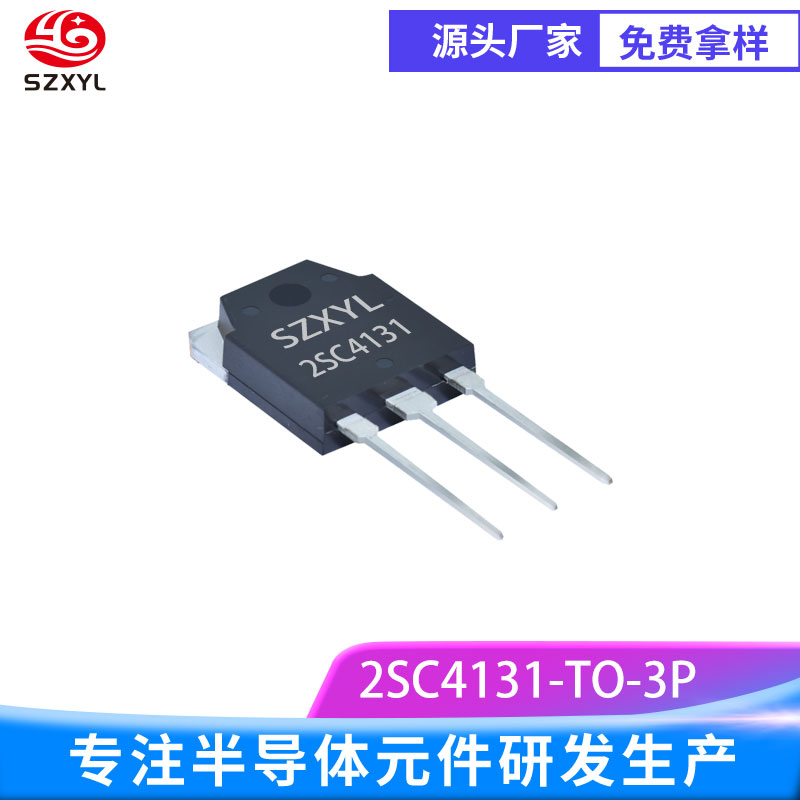

2SC4131 是 NPN 型功率晶体管，采用 TO-3P 金属封装，具备高电流增益和低饱和压降特性，适用于工业电源、写真机驱动及通用开关电路。
2SC4131的he心参数与特性
电气性能
电压与电流：集电极 - 发射极电压达 50V，集电极 - 基极电压高达 100V，zui大集电极电流为 15A，峰值电流可达 30A，可承受 60W 的连续功率耗散。
电流增益：直流电流增益范围为 60-360，支持大电流条件下的稳定驱动，尤其适合需要高线性度的信号放大场景。
饱和压降：VCE 饱和值≤0.5V，显著降低导通损耗，提升功率转换效率。
开关特性：存储时间≤2.0μs，下降时间≤0.4μs，适用于 50-400Hz 的低频开关应用。
频率响应：跃迁频率达 18MHz，结合低输出电容，可满足中等频率信号处理需求。
封装与可靠性
封装设计：TO-3P 金属封装，兼容标准通孔安装，金属外壳提供优异的散热性能，可通过螺丝固定散热器。外壳尺寸为 16.10?5.70mm，高度 20.00mm，适合紧凑布局。
环保合规：符合 RoHS 标准，采用无铅工艺，满足绿色制造要求。
热管理：结温上限为 150℃，配合散热器可稳定工作于高负载环境，建议热阻控制在 2.0℃/W 以下。
技术优势
宽安全工作区（SOA）：支持高压大电流环境下的稳定运行，适用于电机驱动、逆变器等需要高可靠性功率输出的场景。
低噪声表现：在开关过程中具有较低的电磁干扰，适合对干扰敏感的精密电路，如工业控制系统。
抗冲击能力：优化的基极 - 发射极结构增强了抗感性负载冲击能力，可承受瞬时高电压尖峰，尤其适合写真机等设备的脉冲驱动需求。
2SC4131的典型应用场景
工业开关电源
作为主开关管，可在 50V 母线电压下实现高效 DC-DC 转换，支持连续 15A 电流输出，广泛应用于通信基站电源、车载充电器等领域。
写真机与喷绘机驱动
与 2SA1746 配对使用，为步进电机提供稳定驱动，其低饱和压降和高电流增益显著降低功耗并提升响应速度，确保喷头精准定位。
应急照明逆变器
在 12V/24V 蓄电池系统中实现 DC-AC 转换，支持 50V VCEO 和 15A IC 的稳定工作，可驱动荧光灯或 LED 负载。
通用功率放大
低噪声特性和高线性度使其适用于音频功放、仪器仪表等对信号质量要求较高的场景。
2SC4131的使用建议与注意事项
散热设计
需搭配铝制鳍片散热器，确保结温不超过 150℃。在 PCB 布局中预留大面积铜箔辅助散热，避免长期高温导致性能衰退。
驱动电路优化
基极驱动电压需≥4V，推荐使用图腾柱驱动电路以降低开关损耗。在感性负载应用中，需并联续流二极管保护晶体管。
静态电流设置
建议将静态电流控制在 0.1A 以上，以避开 Vbe-Ic 特性曲线的非线性区域，提升线性度和稳定性。
焊接工艺
采用无铅焊接时，需控制温度在 260℃以下，焊接时间≤5 秒，避免引脚氧化或内部结构损坏。建议使用助焊剂增强焊接可靠性。
