一、产品概述
整流桥 BR5010L 是一款专为大功率 AC/DC 转换场景设计的单相桥式整流器件，核心参数覆盖 50A 额定正向平均电流与 1000V 反向重复峰值电压。其采用优化的 “L” 型低损耗设计（“L” 后缀代表低正向压降特性），搭配高散热效率封装，兼具高抗浪涌能力、宽温域适配性与稳定的电气性能，能高效实现交流电到直流电的转换，为大功率设备提供可靠直流供电，广泛应用于工业变频器、大功率电源、新能源设备、重型家电等领域，是大功率电力电子系统中的关键核心元件。
二、核心电气参数
-
额定正向平均电流（IF (AV)）：50A（TC=55℃条件下），指器件在连续稳定工作状态下可安全承载的最大正向电流，专为大功率设备（如工业电机驱动、大功率电源）的电流需求设计。配合 600A 的峰值正向浪涌电流（IFSM），能轻松应对设备启动、负载突变等场景的瞬时大电流冲击，有效避免器件因过载损坏，保障系统稳定启动与运行。
-
反向重复峰值电压（VRRM）：1000V，对应 700V 的最大有效值反向电压（VRMS），可耐受常规市电及中高压电路中的反向电压波动与冲击，防止内部二极管被反向击穿，适配全球多数地区市电标准及中高压供电场景，确保器件在复杂供电环境下的长期可靠性。
-
正向压降（VF）：典型值 1.05V，最大值 1.15V（25A 电流下），“L” 型低损耗设计大幅降低器件自身能量损耗，相比常规整流桥减少 15%-20% 的功耗，不仅显著提升整个电路的电能转换效率（尤其适配大功率设备节能需求），还能减少工作时的发热量，延长器件使用寿命，符合工业设备高能效标准。
-
反向漏电流（IR）：常温下最大 8μA，高温（125℃）环境下控制在 400μA 以内，极小的反向漏电流可减少静态功耗，避免对后续精密控制电路（如变频器控制芯片、电源管理模块）产生干扰，确保直流输出的纯净度，满足大功率设备对电源稳定性的严苛要求。
-
温度特性：结温与存储温度范围均覆盖 - 55℃至 + 150℃，宽温域设计使其能适应寒冷户外、工业车间高温、设备密集散热受限等多样化环境，无论是低温启动还是长期高温满负载运行，均能保持稳定的电气性能，不受温度波动影响，适配极端工况下的使用需求。
三、结构与工艺设计
-

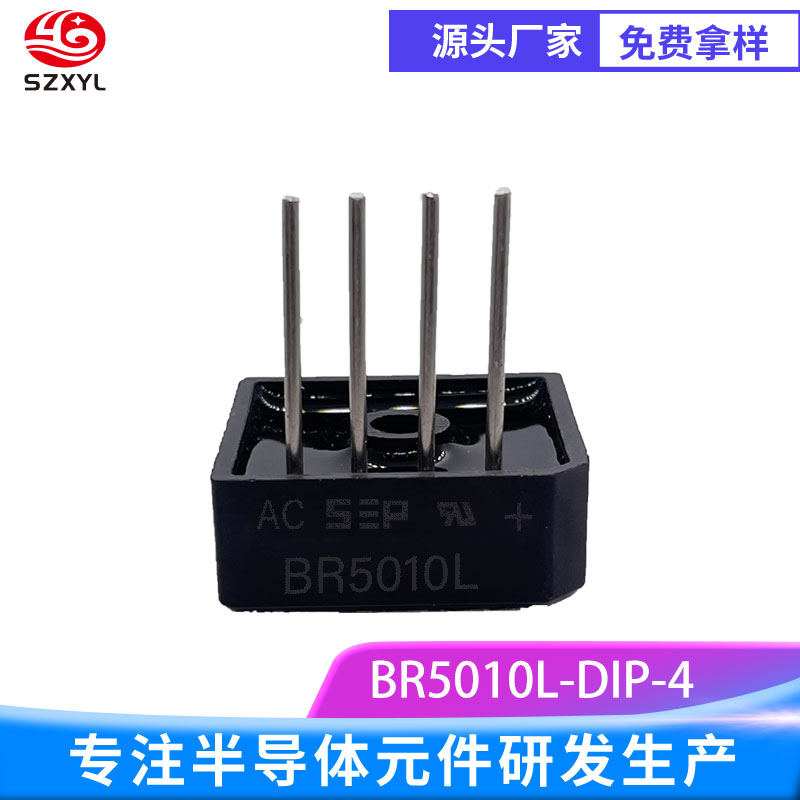

封装与外观：采用标准 BR 系列大功率封装，整体为方形金属基底塑封结构，外壳选用 UL94 V-0 级阻燃环氧树脂，具备优异的绝缘性能、机械强度与耐老化性，能有效隔绝灰尘、湿气、油污及工业环境中的腐蚀性杂质，保护内部电路不受侵蚀。封装底部内置高导热金属基板（导热系数≥40W/(m・K)），大幅提升散热效率，配合 4 引脚通孔布局（引脚采用高纯度铜材质，表面镀锡抗氧化），适配大功率电路板的安装需求，同时预留螺丝固定孔（安装扭矩最大可承受 10 英寸 - 磅），确保器件在振动环境下稳固安装，封装尺寸约 35×35×12mm，平衡大功率散热需求与安装空间兼容性。
-
核心工艺与内部结构：内部集成 4 只超大芯片尺寸（250MIL）的高性能硅二极管，采用先进的扩散工艺与钝化层技术，优化 PN 结特性，提升二极管的抗浪涌能力与反向耐压性能；二极管按桥式整流拓扑结构精密焊接，内部引线采用加粗铜线（直径≥0.8mm），减少电流传输损耗，配合对称式电路布局，确保电流在器件内部均匀分布，避免局部电流集中导致的过热问题，即使在 50A 满负载工况下，仍能保持较低的温度上升速率，进一步保障电气性能稳定与使用寿命。
四、工作原理
BR5010L 基于二极管 “单向导电” 的核心特性实现交流电到直流电的高效转换，具体工作流程如下：
-
当交流电压输入至器件的两个交流输入端（标记为 “~” 或 “AC”）时，在交流电压的正半周，电流经其中一对对角二极管正向导通，流经外部大功率负载（如电机、大功率电阻）后，再通过另一对二极管流回交流电源负极，形成正向直流电流通路，此时器件内部二极管仅产生极低的正向压降，能量损耗小；
-
进入交流电压负半周后，电源极性反转，此时剩余一对对角二极管切换为正向导通状态，电流经这对二极管形成与正半周方向一致的直流电流，持续向负载输出，确保负载获得连续的直流供电；
-
通过交流电压正、负半周的交替循环，整流桥将输入的正弦交流电转换为脉动的直流电。在实际应用中，通常会在直流输出端（标记为 “+”“-” 或 “DC”）并联大容量滤波电容、电感及稳压模块，对脉动直流电进行平滑滤波与稳压处理，最终输出稳定且纯净的直流电压，满足大功率设备（如变频器、大功率电源）对电源质量的高要求，同时低正向压降特性进一步降低整个转换过程的能量损耗。
五、应用场景
-
工业变频器领域：适配 5.5kW-15kW 工业变频器的 AC/DC 整流单元，作为变频器的核心整流元件，其 50A 额定电流能满足变频器驱动大功率电机的电流需求，低正向压降特性提升变频器整体能效（可达 90% 以上），600A 抗浪涌能力应对电机启动时的瞬时冲击电流，宽温域设计适应工业车间高温环境，确保变频器稳定运行，提升电机控制精度与节能效果。
-
大功率电源领域：可集成于 2kW-5kW 开关电源、不间断电源（UPS）主整流模块、工业稳压电源等设备。1000V 反向电压耐受度适配中高压供电场景，低损耗设计减少电源自身发热量，提升电源转换效率，满足数据中心、工业生产线等对大功率稳定电源的需求，保障服务器、生产设备的连续可靠运行。
-
新能源设备领域：用于小型光伏逆变器（3kW-5kW）、储能系统充放电整流模块、电动汽车车载充电机（OBC）辅助整流单元。宽温域特性适应户外光伏电站、储能机房的温度变化，高抗浪涌能力应对新能源供电系统中的电压波动，低正向压降提升能源转换效率，助力绿色能源的高效利用。
-
重型家电与商用设备领域：适配 3 匹及以上中央空调外机、商用冰柜、大型洗衣机（工业级）等大功率设备的电源整流模块。50A 额定电流满足设备压缩机、电机的大功率供电需求，低损耗设计降低设备运行能耗，符合商用设备高负荷、长时间运行的可靠性要求，确保设备在商业场景中稳定工作，减少维护成本。
-
