一、产品概述
整流桥 GBPC3510 是一款采用光阻玻璃钝化（GPP）芯片技术的单相桥式整流器件，专为中功率 AC/DC 转换场景设计，核心参数覆盖 35A 额定正向平均电流与 1000V 反向重复峰值电压。其采用标准 GBPC-4 封装，兼具低正向压降、高抗浪涌能力与紧凑结构设计，能实现交流电到直流电的高效转换，同时具备直流电源无极性接线保护功能，广泛适配工业电源、电机控制、家用电器等领域，是中功率电力电子系统的核心整流元件。
二、核心电气参数
-
额定正向平均电流（IF (AV)）：35A（TC=55℃条件下），代表器件在连续工作状态下可安全承载的最大正向电流，精准匹配中功率设备供电需求。配合 400A 的峰值正向浪涌电流（IFSM），能轻松应对电机启动、设备上电等瞬时大电流冲击，避免器件损坏。
-
反向重复峰值电压（VRRM）：1000V，对应 700V 的最大有效值反向电压（VRMS），可耐受常规市电及中高压电路的反向电压冲击，有效防止内部二极管击穿，适配多种供电场景。
-
正向压降（VF）：典型值 1.1V，最大值 1.2V（17.5A 电流下），低正向压降设计大幅降低器件自身能量损耗，直接提升电路转换效率，同时减少发热，延长使用寿命。
-
反向漏电流（IR）：常温下最大 5μA，高温环境下控制在极低范围，极小的漏电流可减少静态功耗，避免对后续电路产生干扰，保障直流输出纯净度。
-
温度特性：结温与存储温度范围均覆盖 - 65℃至 + 150℃，宽温域适配能力使其能应对寒冷户外、设备密集高温等复杂环境，确保性能稳定。
三、结构与工艺设计
-

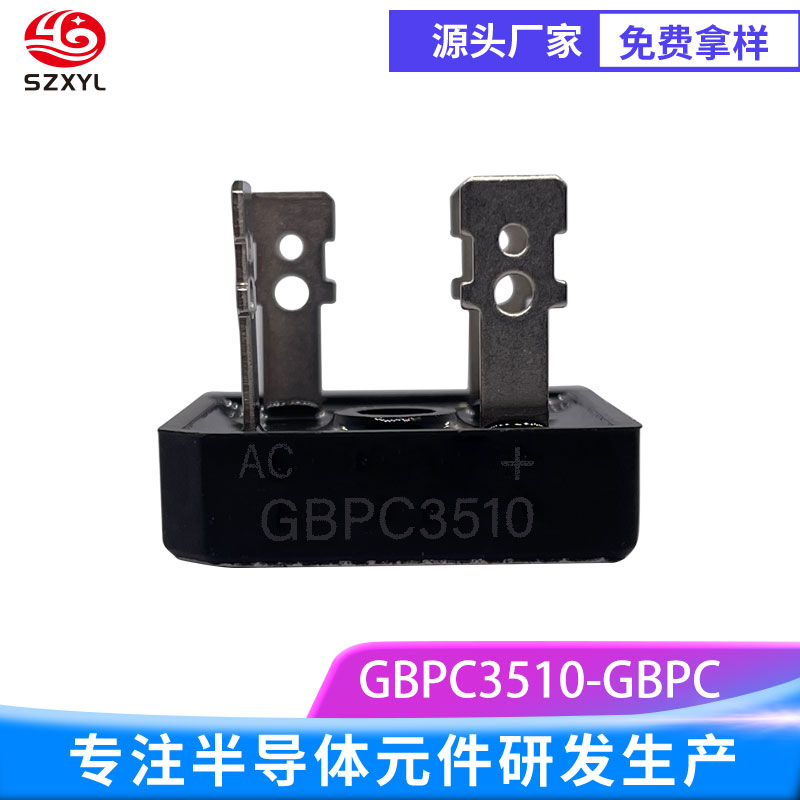

封装与外观：采用标准 GBPC-4（SIP-4）通孔封装，整体为方形塑封结构，外壳选用耐高温绝缘材料，尺寸为 28.70×28.70×11.20mm，重量轻盈且机械强度优异。4 引脚布局适配常规电路板设计，区别于带 “W” 后缀的引线端子型号，其封装更侧重紧凑性，便于高密度安装。
-
核心工艺与内部结构：内部集成 4 只 190MIL 尺寸的光阻 GPP 硅二极管，按桥式拓扑精密连接。玻璃钝化技术优化了 PN 结特性，大幅提升器件抗潮湿、抗腐蚀能力，同时降低反向漏电流；内部引线采用高导电率材料，配合对称电路布局，确保电流均匀分布，避免局部过热。
四、工作原理
GBPC3510 基于二极管单向导电特性实现全波整流，同时具备独特的保护功能，具体流程如下：
-
整流功能：交流电压输入至器件 AC 端子后，正半周时，两只对角二极管正向导通，电流经负载形成正向回路；负半周时，剩余两只二极管切换导通，电流方向保持不变，持续向负载输出脉动直流电，经输出端滤波元件处理后可获得平滑直流。
-
保护功能：在直流供电场景中，无论输入直流电源正负极如何接线，整流桥输出端均可保持固定极性，有效防止因电源极性错误导致电机反转或设备损坏。
五、应用场景
-
工业电源与设备领域：适用于 500W-1500W 开关电源、逆变焊机、储能设备、工业自动化辅助电源等。其 35A 额定电流与 1000V 反向电压能满足工业设备大功率需求，宽温域特性适配车间高温、户外严寒等复杂环境。
-
电机控制领域：可集成于直流有刷电机控制器、步进电机驱动电源等电路，既能实现交流供电到直流驱动的转换，又能通过无极性接线功能保护电机免受电源接反损伤，同时 400A 抗浪涌能力应对电机启动冲击。
-
家用电器领域：适配微波炉、烤箱、大功率洗衣机等设备的电源整流模块，低功耗特性降低家电待机能耗，紧凑封装适配家电内部有限空间，高可靠性保障长期使用稳定。
-
特种设备领域：可用于无人机专用电源、电焊机整流单元等特种设备，玻璃钝化芯片的抗环境干扰能力与高浪涌特性，能满足特种场景下的严苛运行要求。
-
