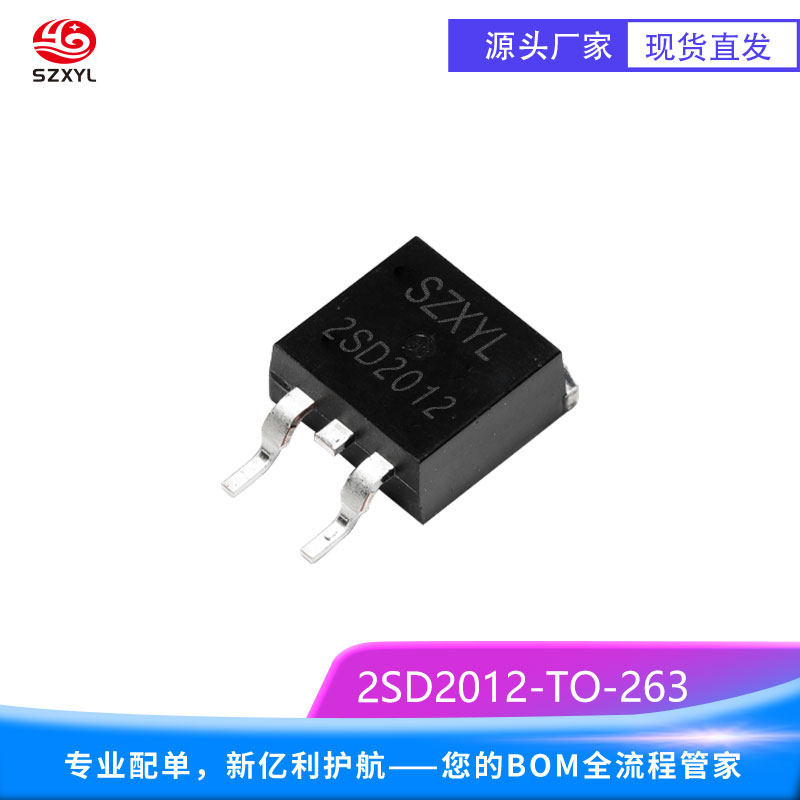

2SD2012 TO-263 NPN功率晶体管
2SD2012he心参数
电压与电流能力：
集电极 - 发射极电压（VCEO）达 60V（zui小值），适用于 60V 以下低压电路；集电极电流（IC）zui大 3A（连续），峰值电流 6A，满足中小功率音频放大需求。
功率耗散：
在 25℃环境温度下，安装标准散热片时功率耗散（PD）约为 25W；TO-263 封装因散热效率提升 10%-15%，实际功率耗散可能达 27.5-28.8W。无散热片时功率耗散需限制在 3W 以内（基于结到环境热阻 RθJA=40℃/W）。
直流电流增益（hFE）：
在 IC=0.5A、VCE=5V 条件下，hFE zui小值为 100，典型值 150-200，分为 O（100-150）、Y（150-200）两个等级，可稳定实现高保真音频放大。
饱和压降：
集电极 - 发射极饱和电压（VCE (sat)）为 0.4V，比传统音频晶体管降低约 50%，显著减少导通损耗。
工作温度：
-55℃至 %2B 150℃宽温范围，适应工业环境及汽车级应用。
结构设计：
采用平面工艺优化线性度，环氧树脂外壳符合 UL94V-0 阻燃标准；部分厂商型号可能内置反向并联集电极 - 发射极二极管（需确认型号后缀），抑制感性负载产生的反向电动势。
2SD2012产品特性
高保真音频放大能力
VCEO 达 60V，特别适合 60V 以下音频功率放大应用，如汽车音响、家庭影院的伴音功放，可稳定处理高保真音频信号。集电极电流 3A（连续）、6A（峰值），支持直接驱动 8Ω/100W 扬声器负载，满足中小功率音频系统需求。
低饱和压降与高效散热
VCE (sat) 典型值 0.4V，在大电流导通时功耗显著降低。例如，在 24V/2A 电源中可减少约 0.8W 功耗，提升系统效率。TO-263 封装集成大面积金属散热片，热阻 RθJC=4.5℃/W（结到壳），支持直接焊接至 PCB 铜箔或散热器，散热效率比普通 TO-220 提升 12%。
高可靠性与宽温适应性
采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准（EcoPak? ren证），无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车级应用中的温度波动。
内置二极管保护
集成反向并联集电极 - 发射极二极管，无需外部续流二极管即可保护电路免受感性负载（如扬声器线圈）产生的反向电压冲击，简化设计并降低成本。
2SD2012典型应用
汽车音响系统：作为音频功率放大器的输出级，驱动中低音扬声器，通过高电流增益（hFE 典型值 150-200）实现高保真音质，支持 12-24V 车载电源系统。
家庭影院功放：在立体声或多声道功率放大器中作为末级放大元件，配合前置放大器实现 100W 以上输出功率，适用于客厅音响和迷你音响设备。
工业音频模块：在工厂广播系统、公共广播设备中作为音频信号放大元件，确保长距离传输时的信号稳定性，支持 48V 以下工业电源。
消费电子设备：在便携式蓝牙音箱、多媒体投影仪中作为功率放大模块，通过低饱和压降（0.4V 典型值）提升电池续航能力。
