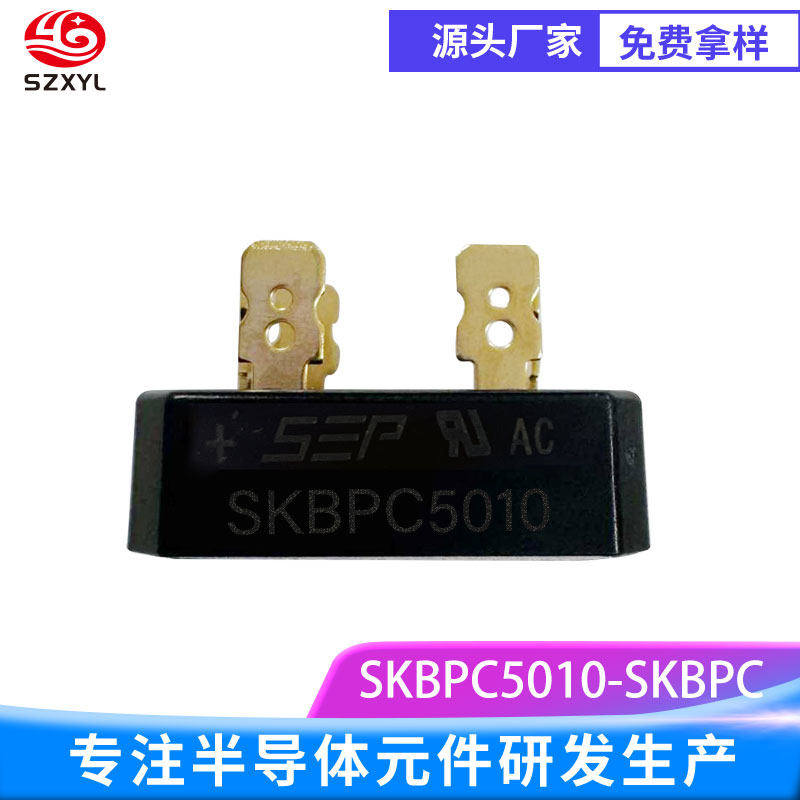

新亿利SZXYL金脚加持！SKBPC5010 大功率整流桥堆

品牌：SZXYL

型号：SKBPC5010

封装：SKBPC

电流：50A

电压：1000V

全国热线

0755-82762266

基本参数
金脚 SKBPC5010 是一种单相桥式整流器，广泛用于将交流电转换为直流电的电路中。以下是其主要参数：
型号：SKBPC5010
封装形式：通常为塑料封装，具有良好的绝缘性能和散热效果，适合中等功率应用。
反向峰值电压：1000V，能够承受高达 1000V 的反向电压，适用于高电压应用场景。
正向电流：50A，能够稳定地承载 50A 的正向电流，适用于高功率应用场景。
正向浪涌电流：通常在短时间内可以承受更高的浪涌电流，具体数值取决于具体型号，一般为额定电流的数倍。
正向压降：在额定电流下，正向压降通常较低，约为 1.1V 左右，有助于减少能量损耗。
反向漏电流：在 1000V 反向电压下，漏电流极小，通常在微安级别，确保良好的绝缘性能。
特性
具有以下主要特性：
高耐压能力：1000V 的反向峰值电压使其能够在高电压环境下稳定工作。
高电流承载能力：50A 的正向电流，适用于多种高功率的应用场景。
低正向压降：1.1V 的正向压降有助于提高电路效率，减少能量损耗。
低漏电流：在高反向电压下漏电流仅为微安级别，确保了良好的绝缘性能。
应用领域
适用于多种需要将交流电转换为直流电的高功率场景，具体包括：
电源设备：如开关电源、变频电源等，用于将市电转换为稳定的直流电源。
工业设备：如大型电机驱动、工业自动化控制系统等，用于提供稳定的直流电源。
通信设备：如大型基站电源、通信设备电源等，用于整流功能。
电动汽车：用于车载充电器和直流转换器，将交流电转换为直流电，为电池充电。
大型家电：如商用冰箱、洗衣机等，用于电源部分的整流电路。
工作原理
一种单相桥式整流器，由四个二极管组成一个桥式电路。其工作原理如下：
交流输入：交流电通过 SKBPC5010 的两个交流输入端（AC 端）进入整流桥。
整流过程：
在交流电的正半周，两个对角线上的二极管导通，电流从一个输入端流向输出端。
在交流电的负半周，另外两个对角线上的二极管导通，电流从另一个输入端流向输出端。
直流输出：经过整流后，交流电被转换为脉动直流电，输出到两个直流输出端
滤波：通常在 SKBPC5010 的输出端会连接一个滤波电容，以平滑脉动直流电，使其更接近稳定的直流电。
总结
金脚 SKBPC5010 是一种性能可靠的高功率单相桥式整流器，具有高耐压（1000V）、高电流承载能力（50A）和低正向压降（约 1.1V）等特点。它能够高效地将交流电转换为直流电，适用于多种高功率的电源设备、工业设备、通信设备和电动汽车等应用场景。凭借其宽工作温度范围和良好的绝缘性能，金脚 SKBPC5010 在各种工作环境下都能保持稳定的性能，是理想的高功率整流解决方案。

O1CN015Z2hiu1dBHKiO8rJ9_!!2219472223697

O1CN01z7h8XY1dBHKiUeUDM_!!2219472223697

O1CN01gdo6Kx1dBHKi1YArz_!!2219472223697
