一、产品概述
整流桥 GBPC3510W 是一款采用玻璃钝化芯片技术的单相桥式整流器件，专为中功率 AC/DC 转换场景设计，核心参数覆盖 35A 额定正向电流与 1000V 反向重复峰值电压。其标志性的 GBPC-W 引线封装（“W” 后缀特指引线端子设计）与内置散热结构形成独特优势，兼具低功耗、高抗浪涌能力与安装灵活性，能在家电、办公设备、工业电源等多领域实现高效整流，为设备提供稳定纯净的直流电源，是中功率电力电子系统的理想选择。
二、核心电气参数
-
额定正向平均电流（IF (AV)）：35A（TC=55℃条件下），代表器件在连续工作状态下可安全承载的最大正向电流。该参数精准匹配中功率设备需求，配合 400A 的峰值正向浪涌电流（IFSM），能轻松应对设备启动等瞬时大电流冲击，避免器件损坏。
-
反向重复峰值电压（VRRM）：1000V，对应 700V 的最大有效值反向电压（VRMS），可耐受常规市电及中高压电路的反向电压冲击，有效防止内部二极管击穿，适配多种供电场景。
-
正向压降（VF）：最大 1.2V（35A 电流下），低正向压降设计大幅降低器件自身能量损耗，直接提升电路转换效率，同时减少发热，延长使用寿命。
-
反向漏电流（IR）：常温下最大 10μA，高温（125℃）下控制在 500μA 以内，极小的漏电流可减少静态功耗，避免对后续电路产生干扰，保障直流输出纯净度。
-
温度特性：结温工作范围覆盖 - 55℃至 + 150℃，存储温度同此范围，宽温域适配能力使其能应对寒冷户外、设备密集高温等复杂环境，确保性能稳定。
三、结构与工艺设计
-

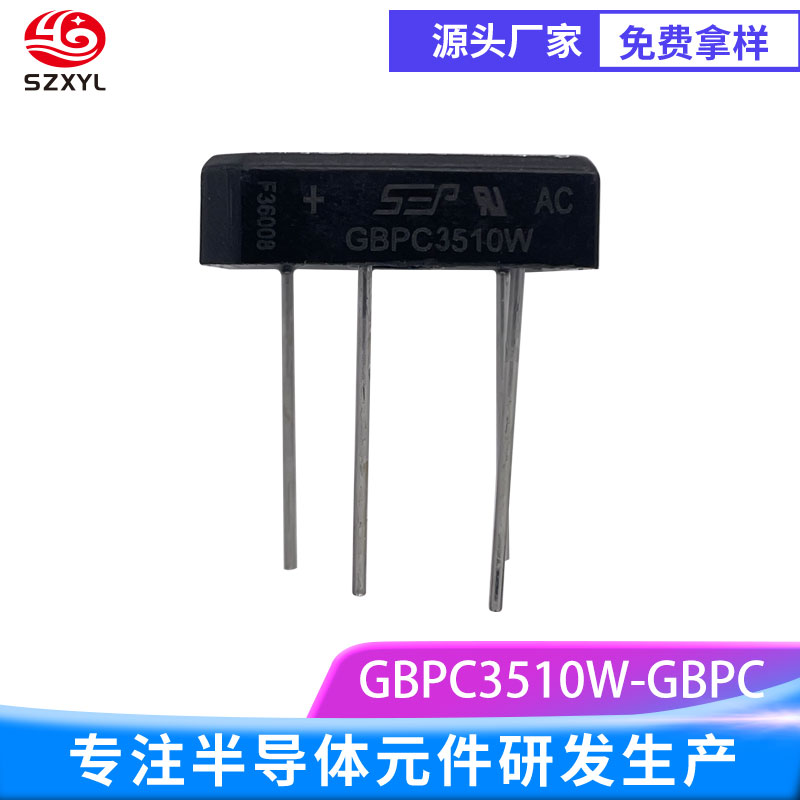

封装与外观：采用标准 GBPC-W 封装，整体为方形塑封结构，外壳选用 UL94 V-0 级阻燃环氧树脂，内置一体化散热基板。“W” 后缀明确其端子形式为银镀层引线，区别于无后缀的 Faston 端子版本，4 引脚布局支持通孔安装，中心预留 #10 螺丝固定孔，安装扭矩最大可承受 8 英寸 - 磅。封装重量仅约 14 克，兼顾机械强度与轻量化需求。
-
核心工艺与内部结构：内部集成 4 只玻璃钝化硅二极管，按桥式拓扑精密连接。玻璃钝化技术优化了 PN 结特性，提升器件抗潮湿、抗腐蚀能力，同时降低反向漏电流；内部引线采用高导电率材料，配合对称电路布局，确保电流均匀分布，避免局部过热。外壳与散热基板电气绝缘，进一步提升使用安全性。
四、工作原理
GBPC3510W 基于二极管单向导电特性实现全波整流，具体流程如下：
-
交流电压输入至器件 AC 端子后，正半周时，两只对角二极管正向导通，电流经负载形成正向回路；
-
负半周时，剩余两只二极管切换导通，电流方向保持不变，持续向负载输出电流；
-
经交替导通转换后的脉动直流电，可通过输出端并联的滤波元件平滑处理，形成稳定直流。特别适配 60Hz 工频电路，对电阻性、电感性负载直接兼容，电容性负载下需将电流降额 20% 使用。
五、应用场景
-
家电与消费电子：适用于 LED/LCD 电视、音频放大器、微波炉等设备的电源整流模块。其低功耗特性降低家电待机能耗，引线封装适配紧凑内部空间，玻璃钝化芯片的高可靠性保障家电长期运行稳定。
-
办公与商用设备：可集成于打印机、复印机、小型 UPS 电源的 AC/DC 转换单元。400A 抗浪涌能力能应对设备频繁启停的电流冲击，1000V 反向电压耐受度适配办公电网波动。
-
工业与电源设备：适配 500W-1500W 开关电源、工业自动化辅助电源等。内置散热基板配合外部散热片，可满足长时间高负载运行需求，宽温域特性适应工业现场温度变化。
-
充电设备领域：用于中功率充电器电路，低正向压降提升充电效率，高反向电压防止电池反向馈电损伤设备，引线封装便于与充电控制电路集成。
-
