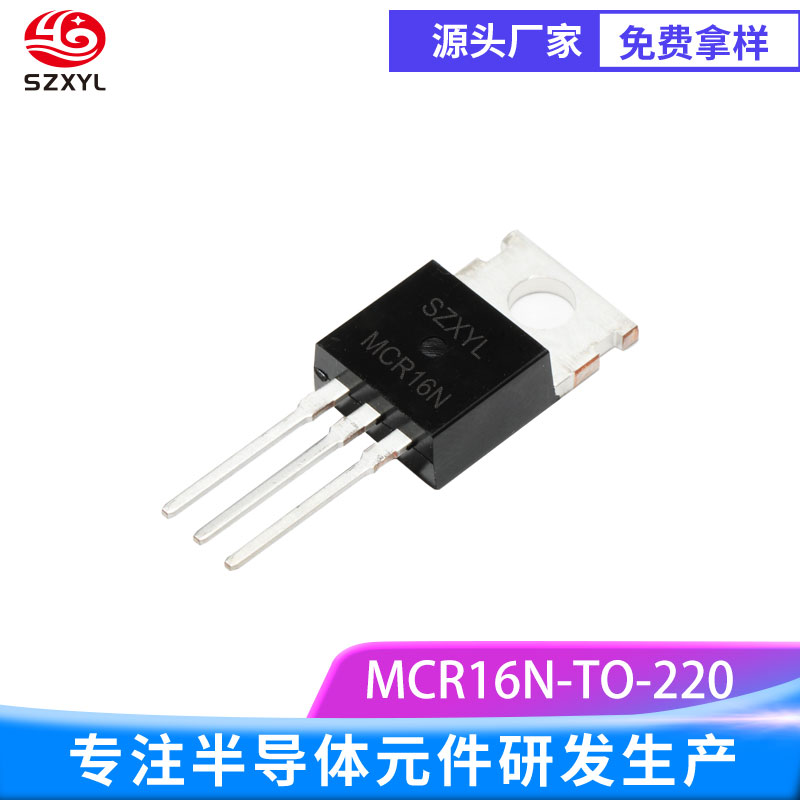

MCR16N TO-220 是一款16A/800V 单向可控硅（SCR），专为半波交流控制设计，采用标准 TO-220 封装，适用于需要高效功率控制的工业和消费类应用。
MCR16N TO-220的he心参数
通态电流（IT RMS）：16A
断态重复峰值电压（VDRM/VRRM）：800V
门极触发电流（IGT）：≤20mA
门极触发电压（VGT）：≤1.0V
保持电流（IH）：≤40mA
通态压降（VTM）：≤1.7V
浪涌电流（ITSM）：160A
工作温度范围：-40?C 至 %2B 125?C
封装类型：TO-220AB
制造商：ON Semiconductor
MCR16N TO-220的功能与特性
高电压与电流能力
器件可承受800V 断态电压和16A 持续通态电流，适用于高功率负载控制，如电机驱动、加热元件或电源转换系统。浪涌电流能力达 160A，可应对短时过载或启动冲击。
低触发门槛
门极触发电流仅需≤20mA，触发电压≤1.0V，便于与微控制器或驱动电路直接接口，降低控制复杂度。
可靠的结构设计
玻璃钝化结技术：提升器件的长期稳定性和抗湿性，减少漏电风险。
高 dv/dt 耐受：zui小 100V/μs 的电压上升率耐受性，适用于噪声环境下的稳定运行。
TO-220AB 封装：标准通孔安装，金属散热片设计，支持外部散热器连接，确保高功率应用中的散热效率。
宽温域工作
可在 - 40?C 至 %2B 125?C 极端温度下稳定运行，满足工业自动化、汽车电子等恶劣环境需求。
典型应用场景
电机控制：单相交流电机的调速、启停或正反转控制。
加热系统：电阻加热元件的功率调节（如热水器、工业烤箱）。
电源转换：AC-DC 整流电路、半波 / 全波可控整流器，或作为逆变器的开关元件。
照明调光：白炽灯、卤素灯的亮度调节，兼容传统相位控制方案。
工业设备：电焊机、电镀电源等需要jing确电流控制的场合。
MCR16N TO-220的产品优势
高性价比：在同类 16A/800V SCR 中，MCR16N 以优异的性能和稳定的供货能力成为成本敏感型项目的优选。
兼容性强：标准 TO-220 封装兼容主流 PCB 布局和散热器设计，易于替代同类产品
长期可靠性：玻璃钝化工艺和严格的制造测试流程，确保器件在高应力环境下的寿命和稳定性。
MCR16N TO-220的使用注意事项
散热设计：建议根据实际功率损耗选择合适的散热器，确保结温不超过 125?C。
门极驱动：避免门极电压反向或超过 5V，触发信号需提供足够的脉冲宽度以确保可靠开通。
保护电路：在感性负载应用中，需并联 RC 吸收电路或 TVS 二极管，防止电压尖峰损坏器件。
