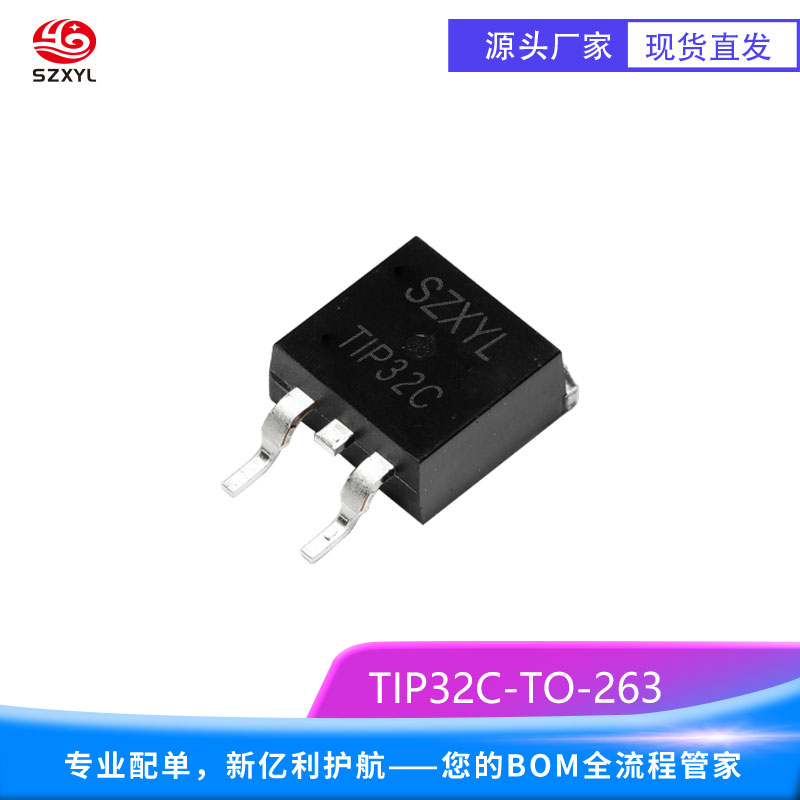

一、产品概述
TIP32C TO-263 是一款专为小型化中功率反向驱动场景设计的 PNP 型功率晶体管，采用表面贴装式 TO-263 封装（又称 D2PAK 封装）。作为 TIP32C 系列的贴装版本，该产品既保留了 PNP 极性的反向电流控制优势，又凭借 TO-263 封装的紧凑结构与 PCB 高密度适配性，完美契合消费电子、便携式设备及小型工业控制模块的小型化设计需求，是兼顾反向驱动性能与空间利用率的理想中功率器件。
二、核心电性能参数
1. 直流参数
-
发射极 - 集电极电压（VECO）：40V（额定值），适配中低压反向驱动电路，有效抵御反向击穿风险，保障电路稳定运行；
-
集电极连续电流（IC）：-3A（额定值，负号代表 PNP 极性电流方向），峰值电流（ICM）可达 -6A，满足多数中功率反向负载（如电机反转、反向继电器）的驱动需求；
-
直流电流增益（hFE）：25-100（测试条件：IC=-1A，VCE=-2V），增益覆盖范围广，可灵活适配不同反向放大倍数要求的电路设计；
-
发射极 - 基极电压（VEBO）：-6V，集电极 - 发射极饱和电压（VCE (sat)）≥-1.5V（测试条件：IC=-3A，IB=-0.3A），低饱和压降（绝对值）设计大幅降低反向功率损耗，提升电路能效。
2. 交流与热性能参数
-
特征频率（fT）：≥10MHz（测试条件：IC=-100mA，VCE=-10V），支持中高频反向信号的放大与开关操作，适配多数通用反向功率控制场景；
-
结温范围（TJ）：-55℃~+150℃，宽温域适应能力，可应对消费电子与工业环境中的高低温波动，满足多场景可靠性要求；
-
热阻：结到壳（JC）≤8℃/W，结到空气（JA，焊接至标准 PCB）≤40℃/W，通过 PCB 铜皮即可实现高效散热，无需额外散热片，简化小型化电路设计。
三、封装与机械特性
-
封装类型：TO-263（表面贴装，3 引脚），引脚排布为：1 脚（基极 B）、2 脚（集电极 C）、3 脚（发射极 E），需注意 PNP 极性下电流流向与 NPN 器件的差异，避免电路错接；
-
封装材料：外壳采用 UL94 V-0 级阻燃环氧树脂，绝缘性能优异；引脚为镀锡铜材质，可焊性强，抗硫化、抗腐蚀能力突出，适配回流焊与手工贴装工艺；
-
机械尺寸（典型值）：长度 9.65mm，宽度 6.73mm，高度 2.39mm，紧凑尺寸仅为传统 TO-220F 封装的 1/3 体积，适配高密度 PCB 布局；
-
重量：约 0.25g，轻量化设计对便携式设备整体重量影响极小，符合消费电子轻量化趋势。
四、适用应用场景
-
消费电子领域：便携式家电（如小型榨汁机、手持吸尘器）的电机正反转控制、TWS 耳机充电盒电源管理电路、小型 LED 灯具反向调光模块；
-
工业控制领域：小型继电器驱动、微型电磁阀控制、工业传感器信号放大电路（反向信号处理）；
-
汽车电子领域（非核心安全区）：车载 USB 充电器反向保护电路、车载氛围灯驱动、车窗升降电机辅助控制；
-
电源与能源领域：小型线性稳压电源（LDO）反向调整管、便携式逆变器辅助电路、锂电池保护板功率开关。
-
