一、基本特性

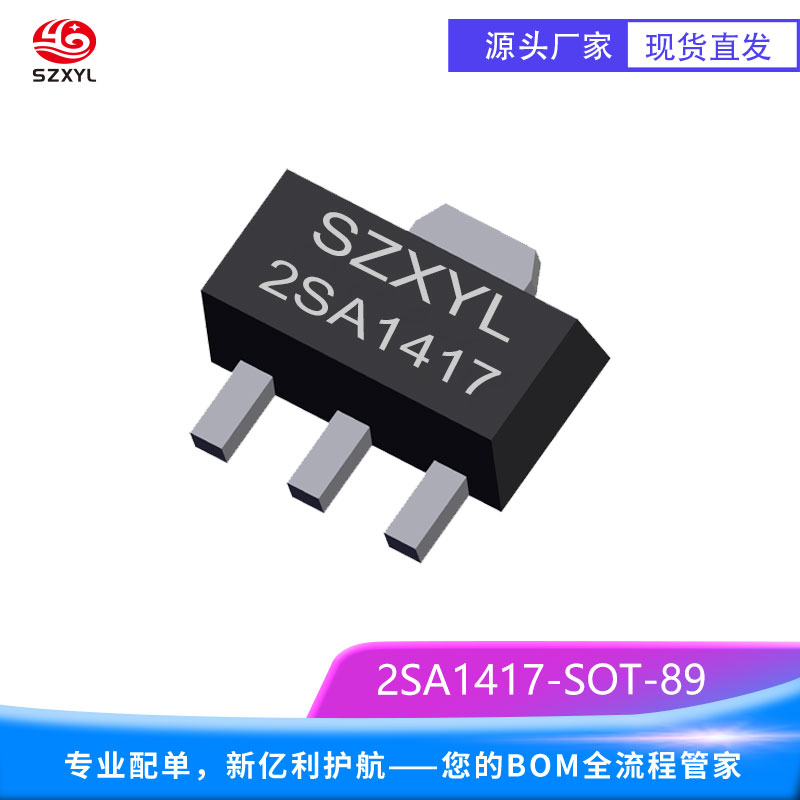

2SA1417是一款PNP型双极性晶体管，采用FBET和MBIT工艺制造，具有高击穿电压和大电流容量的特点。它适用于多种高压开关应用，如音频放大器、功率放大器和信号放大器等。其超小尺寸设计使其易于集成到高密度小型混合集成电路中，同时具备快速切换速度和低饱和电压（VCE(sat)）的特性，能够有效降低功耗并提高效率
二、电气参数
耐压和电流容量：2SA1417的集电极-基极电压（VCBO）为-120V，集电极-发射极电压（VCEO）为-100V，发射极-基极电压（VEBO）为-6V。其集电极电流（IC）为-2A，集电极脉冲电流（ICP）为-3A
直流电流增益：直流电流增益（hFE）范围为100至400，这意味着在较小的基极电流下，2SA1417能够提供较大的集电极电流，适用于需要高增益的放大电路
频率特性：特征频率（fT）为120MHz，表明2SA1417能够在较高频率下保持较好的增益特性，适用于音频放大和一些中频信号处理电路
功耗和温度：集电极耗散功率为1.5W
截止电流和饱和电压：集电极截止电流（Icbo）和发射极截止电流（Iebo）为100nA。集电极-发射极饱和电压（VCE(sat)）范围为0.22V至0.6V，基极-发射极饱和电压（VBE(sat)）范围为-0.85V至-1.2V
三、应用场景
音频放大器：通常作为输出级元件使用，用于驱动扬声器或其他输出设备。其高电流增益特性使其在功率放大器中具备良好的线性放大性能，有效提升音质
信号放大器：在信号放大器应用中，能够放大微弱的模拟信号，使其适合进一步处理或传输
电源管理：还常用于电源管理和调节电路中，利用其开关特性实现高效的电流控制。它能够在电路中起到开关作用，控制电源的接通和断开，这在节能和电源保护方面有着重要作用
2SA1417晶体管凭借其优良的性能和广泛的适用性，在电子电路设计中得到了广泛应用，为各种电子设备的稳定运行提供了有力支持
