一、TIP31C产品概述

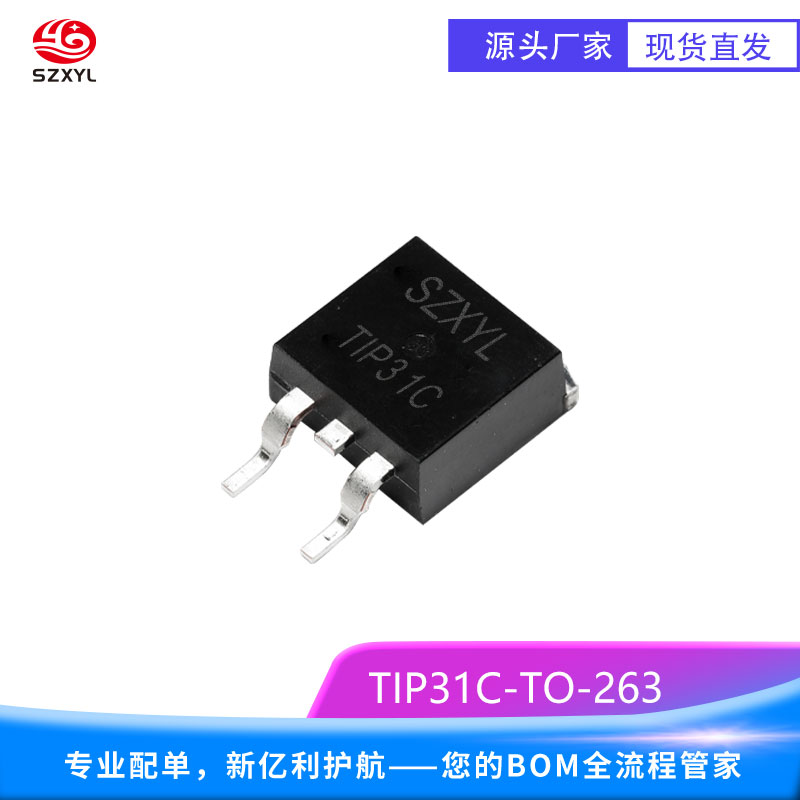

TIP31C TO-263 是一款基于 NPN 极性设计的功率晶体管，采用表面贴装型 TO-263 封装（又称 D2PAK 封装），专为率放大与开关应用场景开发。该产品凭借稳定的电性能、优异的散热效率及紧凑的封装结构，广泛适配消费电子、工业控制、汽车电子等领域的功率驱动需求，是替代传统直插封装器件、实现设备小型化设计的理想选择。
二、TIP31Che心电性能参数
1. 直流参数
-
集电极 - 发射极电压（VCEO）：40V（额定值），确保在中低压电路中稳定工作，避免反向击穿风险；
-
集电极电流（IC）：3A（连续工作额定值），可满足多数率负载的驱动需求，峰值电流（ICM）可达 6A；
-
直流电流增益（hFE）：25-100（测试条件：IC=1A，VCE=2V），增益范围宽，适配不同放大倍数需求的电路设计；
-
集电极 - 基极电压（VCBO）：60V，集电极 - 发射极饱和电压（VCE (sat)）≤1.5V（IC=3A，IB=0.3A），低饱和压降有效降低功率损耗。
2. 交流与热性能参数
-
特征频率（fT）：≥10MHz（测试条件：IC=100mA，VCE=10V），可支持中高频信号的放大与开关操作；
-
结温范围（TJ）：-55℃~%2B150℃，宽温度适应能力，满足工业级与汽车电子的严苛环境要求；
-
热阻（JA）：40℃/W（TO-263 封装，焊接至标准 PCB），优异的散热效率，减少高温对器件寿命的影响。
三、TIP31C封装与机械特性
-
封装类型：TO-263（表面贴装，3 引脚），引脚排布为：1 脚（基极 B）、2 脚（集电极 C）、3 脚（发射极 E）；
-
封装材料：外壳采用阻燃环氧树脂（UL94 V-0 等级），引脚为镀锡铜材质，具备良好的可焊性与抗腐蚀能力；
-
机械尺寸（典型值）：长度 9.65mm，宽度 6.73mm，高度 2.39mm，紧凑尺寸适配高密度 PCB 布局；
-
重量：约 0.25g，轻量化设计，对设备整体重量影响小。
四、适用应用场景
-
工业控制领域：直流电机驱动、继电器控制、电磁阀驱动等率开关电路；
-
消费电子领域：电源适配器（AC/DC）中的功率开关、LED 照明驱动电路、家电（如微波炉、洗衣机）的控制模块；
-
汽车电子领域（非he心安全区域）：车载照明驱动、车载充电器（OBC）辅助电路、车窗 / 座椅电机控制；
-
其他场景：线性功率放大器、电压调节器、逆变器辅助电路等。
-
