产品概述

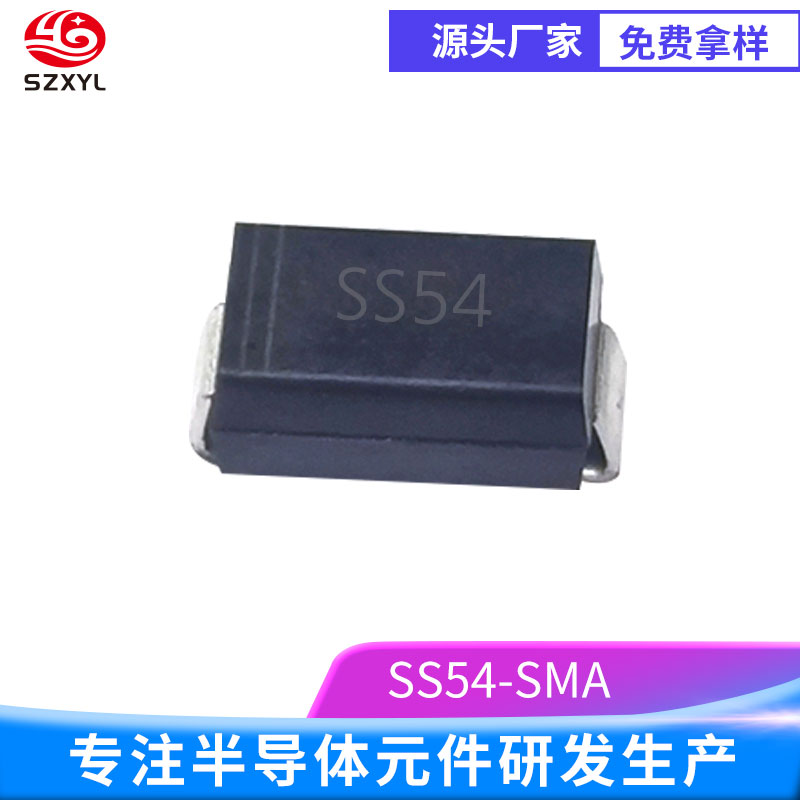

• SS54是一款高性能的肖特基二极管，以其低正向压降、快速恢复时间和高电流能力而著称。它广泛应用于电源管理、高频电路和通信设备等领域，特别适合需要高效能和快速切换的应用场景

• 反向耐压：直流反向耐压为 40V。
• 正向电流：平均整流电流为 5A，正向浪涌峰值电流可达 125A 或 150A（不同资料略有差异）。
• 正向压降：在 5A 电流下，正向压降为 0.55V，具有较低的导通损耗。
• 反向电流：反向漏电流通常为 20mA 左右。
• 工作温度：工作温度范围为 - 55℃至 125℃，存储温度范围为 - 55℃至 150℃。
• 结电容：结电容为 200pF，适合高频应用。

• 低正向压降 ：在5A电流下，正向压降仅为0.55V，减少了能量损耗，提高了电路效率
• 快速开关特性：由于其快速的开关速度和恢复时间，适合高频应用
• 高电流能力：能够处理高达5A的电流，适合中小功率应用
• 高浪涌电流能力：能够承受高达150A的浪涌电流
• 小型封装：采用SMA小型封装
• 高可靠性：在高温环境下（150℃）仍能稳定工作
• 环保设计：符合无卤环保标准

应用场景

SS54广泛应用于多种中小功率设备，包括：

• 电源管理：用于开关电源、DC-DC转换器的整流和续流保护，提高电源转换效率。
• 高频电路：适用于高频开关电源、通信设备中的高频整流。
• 太阳能系统：防止电流反向流动，保护太阳能电池板。
• 电池保护：在电池管理系统中防止反向电流，确保电池安全。
• LED照明：用于LED驱动电路，提供高效的电源转换。
• 工业控制：在工业自动化设备中提供稳定的电源支持。
• 通信设备：用于信号整形、调制解调和传输。

使用建议

• 散热设计：虽然SS54的正向压降较低，但在高电流工作时仍需注意散热，建议在设计时预留足够的散热空间或使用散热片。
• 封装选择：根据PCB设计和安装要求选择合适的封装形式。
• 温度范围：确保工作温度在-65℃至150℃的范围内
• 浪涌电流：虽然SS54具有较高的浪涌电流承受能力，但在设计电路时需考虑浪涌电流对其他元件的影响
• 反向电压：确保反向电压不超过40V，以避免对器件造成损坏
