基本信息

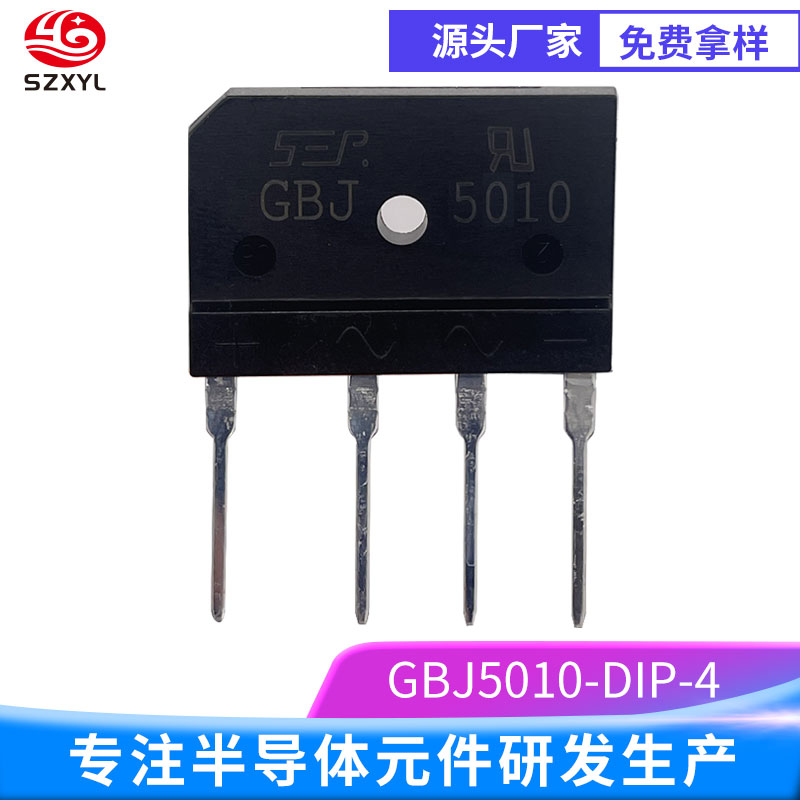

型号：GBJ5010
封装类型：DIP-4
引脚数量：4
应用场景：广泛应用于开关电源、电机驱动、家电电源等中大功率场景
电气参数
反向耐压：1000V
输入电压：700V
平均正向整流电流：50A
正向浪涌电流：400A
正向压降：1.1V@25A
反向漏电流：10μA@1000V
工作温度范围：-55℃~%2B150℃
特性
高浪涌电流能力：能够承受瞬间大电流冲击
高耐压：适合高电压应用场景
薄体扁桥封装：节省空间，便于安装
ULren证：符合UL 94 V-0可燃性等级
RoHS合规：无铅设计，符合环保要求
工作原理
基本概念
GBJ5010是一款由四个二极管组成的单相桥式整流器，用于将交流电转换为直流电。该器件的zui大重复峰值反向电压为1000V，zui大平均正向整流输出电流可达50A
具体操作过程
正半周：当电源处于正半周时，D1和D3导通形成回路，使负载获得从左至右流动的电流
负半周：当电源处于负半周时，D2和D4导通，电流方向保持不变
输出结果：通过这种交替切换，原本随时间变化幅度很大的交流电被整流为仅有单一方向波动但仍保留一定频率特性的直流输电
滤波处理
经过整流桥直接整流后的电压还不够平滑，通常需要在输出端连接滤波电容，以进一步平滑输出电压，减少纹波
封装与尺寸
封装形式：DIP-4，直插式
尺寸：
总长度：37.5mm
本体长度：20.0mm
引脚长度：17.5mm
宽度：30.0mm
高度：4.6mm
脚间距：7.5mm
应用领域
开关电源：如电脑电源、工业电源适配器
电机驱动：适用于直流电机和变频电机
家用电器：如电冰箱、洗衣机、空调等
使用建议
散热设计：在高电流应用中，建议使用散热片或风扇，以确保整流桥在安全温度范围内工作
浪涌电流保护：虽然GBJ5010具有较高的浪涌电流能力，但在设计电路时，仍需考虑浪涌电流对电路其他元件的影响
电压匹配：确保输入电压不超过其zui大反向耐压
GBJ5010凭借其高电流、高耐压、高浪涌能力以及宽工作温度范围，能够满足多种中大功率电源设备的需求
