基本参数

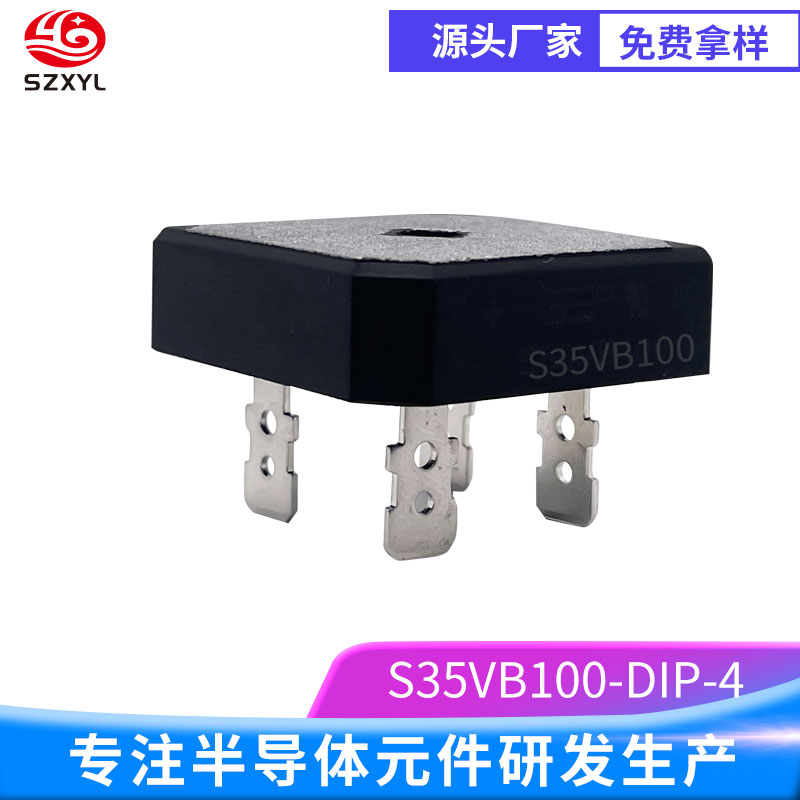

型号：S35VB100
封装形式：S25VB
反向电压：1000V
平均整流电流：35A
反向电流：10μA
正向浪涌电流：500A
特性
高耐压能力：反向电压高达1000V，S35VB100适用于高电压应用场景
大电流输出：平均整流电流为35A，能够满足大功率设备的需求
低反向漏电流：在1000V反向电压下，反向漏电流仅为10μA，有助于提高电路效率
高浪涌电流能力：正向浪涌电流可达500A，能够承受瞬间大电流冲击
良好的散热性能：采用带散热片的模压塑料封装，具有良好的热耗散能力
电气隔离：金属外壳与内部电路电气隔离，绝缘耐压高达2500V
工作原理
正半周：当输入的交流电压处于正半周时，桥式整流器中的两个对角二极管导通，电流从交流电源的正极，通过一个二极管，流经负载，再通过另一个二极管回到交流电源的负极
负半周：当输入的交流电压处于负半周时，另外两个对角二极管导通，电流方向与正半周时相同，仍然从交流电源的正极流向负载，再回到负极
输出直流电：通过桥式整流，交流电被转换为脉动直流电。这种脉动直流电的电压方向始终一致，但其幅度会随时间变化
滤波处理（通常需要外部电路）：虽然S35VB100本身只负责整流，但在实际应用中，通常需要在输出端连接滤波电容，以平滑脉动直流电，减少纹波，从而获得更稳定的直流电压
应用场景
开关电源：适用于需要高电压、大电流整流的开关电源设备
充电器：可用于大功率充电器，提供稳定的直流输出
电焊机：满足电焊机对高电压、大电流整流的需求
电源适配器：适用于高功率电源适配器
优势
高可靠性：玻璃钝化芯片结和电绝缘金属外壳，提高了产品的可靠性和稳定性
高效率：低正向压降和低反向漏电流，提高了整流效率
高耐压和大电流：1000V的反向耐压和35A的平均整流电流，使其适用于多种高功率应用场景
注意事项
散热设计：在高电流应用场景中，需确保良好的散热措施，以避免因过热导致性能下降或损坏
浪涌电流保护：虽然其浪涌电流能力较强，但在设计电路时仍需考虑适当的浪涌电流保护措施
工作温度范围：确保工作环境温度在-55℃至%2B150℃之间，以保证其性能和可靠性
S35VB100凭借其高耐压、大电流、低漏电流和良好的散热性能，广泛应用于各种需要高功率整流的设备中，是一款性能卓越的单相桥式整流器。
