SRC1204S 产品概述

SRC1204S he心特性

1. 高集成度与精准偏置
   内置 47kΩ 基极分压电阻网络（R1=R2=47kΩ），无需外部偏置电路即可直接驱动逻辑信号，显著减少元件数量和 PCB 空间占用。典型直流电流增益（hFE）zui小值为80（@10mA, 5V），适用于需要稳定放大倍数的信号放大或驱动场景。
2. 宽工作范围与可靠性
   • 集电极 - 发射极电压（VCEO）：50V
   • 集电极电流（Ic）：100mA（连续）
   • 工作温度范围：-55℃至 150℃，适应极端环境下的长期运行。
   • 采用先进半导体工艺，集电极 - 发射极饱和电压（VCE (sat)）低至0.3V（@10mA 集电极电流），确保高效信号传输。
   • 集电极截止电流（ICEO）仅500nA，有效降低漏电流干扰；发射极 - 基极截止电流（IEBO）为0.1mA，需在电路设计中关注漏电流控制。

   • 技术参数（典型值）

     参数	符号	标准型（SRC1204S）	单位
     集电极 - 发射极电压	VCEO	50	V
     集电极电流	Ic	100	mA
     基极 - 发射极电压	VBE	0.7	V
     直流电流增益	hFE	≥80（zui小值）	-
     集电极 - 发射极饱和电压	VCE(sat)	0.3	V
     工作温度范围	Tj	-55~ 150	℃
     封装尺寸（长 ? 宽 ? 高）	-	2.9?1.65?1.10	mm
     内置基极电阻	R1	47kΩ	-
     内置基极 - 发射极电阻	R2	47kΩ	-
     功率耗散	Pd	200（TA=25℃）	mW
     集电极截止电流	ICEO	≤500	nA
     发射极 - 基极截止电流	IEBO	≤0.1	mA
     输入电压范围	Vin	1.5~5	V
     过渡频率	Ft	200	MHz




典型应用

• 消费电子：手机、平板电脑的电源管理电路、背光控制及逻辑信号反转（NPN 特性）。
• 工业控制：PLC 输入输出模块、电机驱动电路的低电平触发开关控制，尤其适用于需兼容负电源的工业设备。
• 通信设备：基站射频模块、光纤通信接口的电平转换与信号调理。
• 办公设备：打印机、扫描仪的驱动电路及逻辑控制单元，支持 3.3V/5V 混合信号系统。
• 汽车电子：车载信息娱乐系统、传感器接口及低功耗控制电路（需确认 AEC-Q101 ren证型号）。

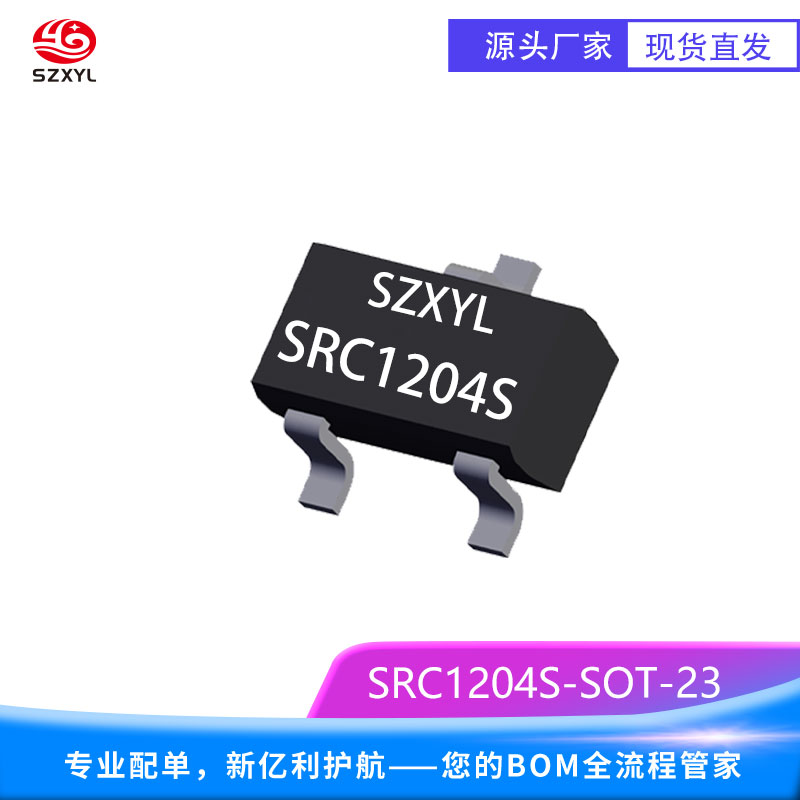

封装与引脚定义

• 封装形式：SOT-23-3（3 引脚）
• 引脚功能：
  • 引脚 1（基极 B）：控制信号输入（内置 47kΩ 串联电阻至发射极）。
  • 引脚 2（发射极 E）：低电平参考（内置 47kΩ 并联电阻至基极）。
  • 引脚 3（集电极 C）：输出信号或负载连接（高电平有效）。
• 引脚排列：左下角为 1 脚，逆时针依次为 2、3 脚（B-E-C 顺序），丝印通常为 "RC4"。
•
