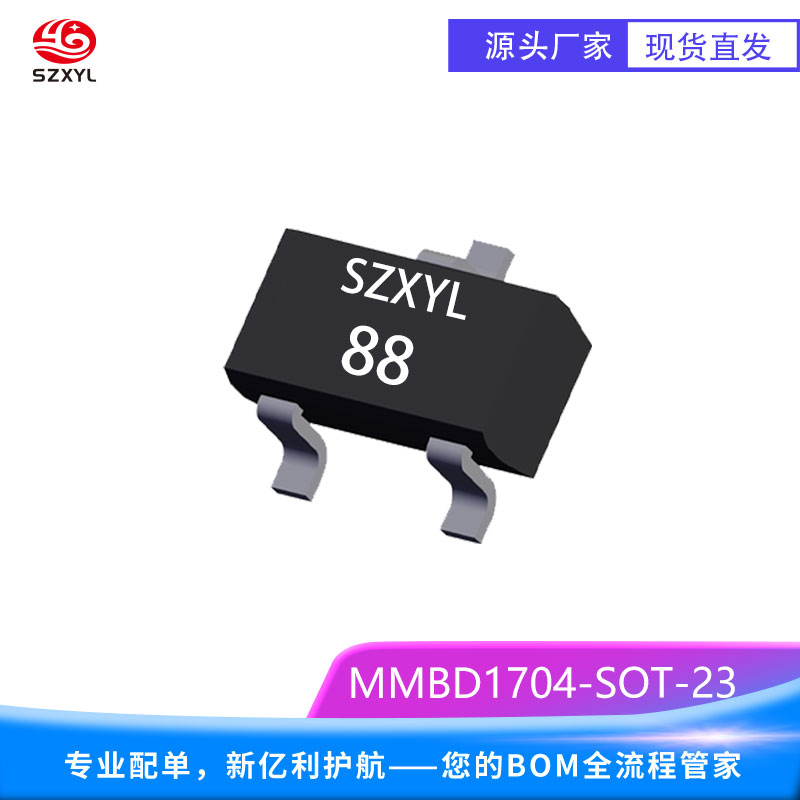

MMBD1704 是一款采用 SOT-23-3 表面贴装封装的双共阴极标准二极管阵列,专为高速开关和信号处理设计。
-
结构设计:内置两个共阴极连接的硅二极管,形成对称式信号路径,适用于差分信号处理或电压箝位电路。
-
电气性能:
-
反向重复峰值电压(VRRM):30V,满足低压电路保护需求
-
正向平均电流(IF):50mA / 单二极管,支持小功率信号传输
-
正向压降(VF):1.1V@50mA,低功耗特性适合电池供电设备
-
反向漏电流(IR):50nA@20V,确保静态损耗极低
-
反向恢复时间(trr):1ns,可实现 1GHz 级高频信号切换
-
高频特性:优化的 PN 结结构使其结电容(CJ)<5pF(典型值),适合
100MHz 以上射频信号处理。
-
环境适应性:
-
工作温度范围:-65?C 至 150?C,满足工业级应用需求
-
符合 RoHS 标准,支持无铅焊接工艺
-
尺寸参数:SOT-23-3 封装尺寸为 2.9mm?1.3mm?1.1mm,引脚间距
0.95mm,适合高密度 PCB 布局。
-
生产工艺:采用平面钝化技术,提升长期可靠性;卷带包装(3000pcs / 盘)支持自动化贴片生产。
-
通信设备:用于 5G 基站射频模块的信号限幅与电平转换
-
消费电子:智能手机 / 平板的 USB 接口 ESD 保护电路
-
汽车电子:车载信息娱乐系统的高速 CAN 总线信号调理
-
工业控制:PLC 输入输出模块的高速光电耦合隔离
-
测试仪器:示波器探头的信号衰减网络设计
-
超高速开关能力:1ns 反向恢复时间显著优于同类产品(如 MMBD1703 的
700ps),适合 5G 通信等前沿领域。
-
低电压特性:1.1V 正向压降比普通硅二极管低 30%,可减少电池供电设备的功耗。
-
共阴极结构:简化差分信号电路设计,减少元件数量与 PCB 空间占用。
-
-
温度循环测试:-55?C 至 125?C,1000 次循环后参数漂移 < 5%
-
焊接热冲击:260?C/10 秒,5 次循环后引脚拉力 > 2N
-
长期存储:在 40?C/90% RH 环境下存放 1000 小时,反向漏电流增长 < 10%
-
